Промышленный концевой выключатель безопасности

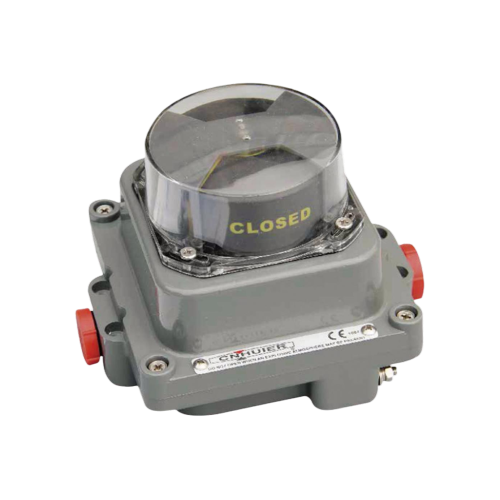

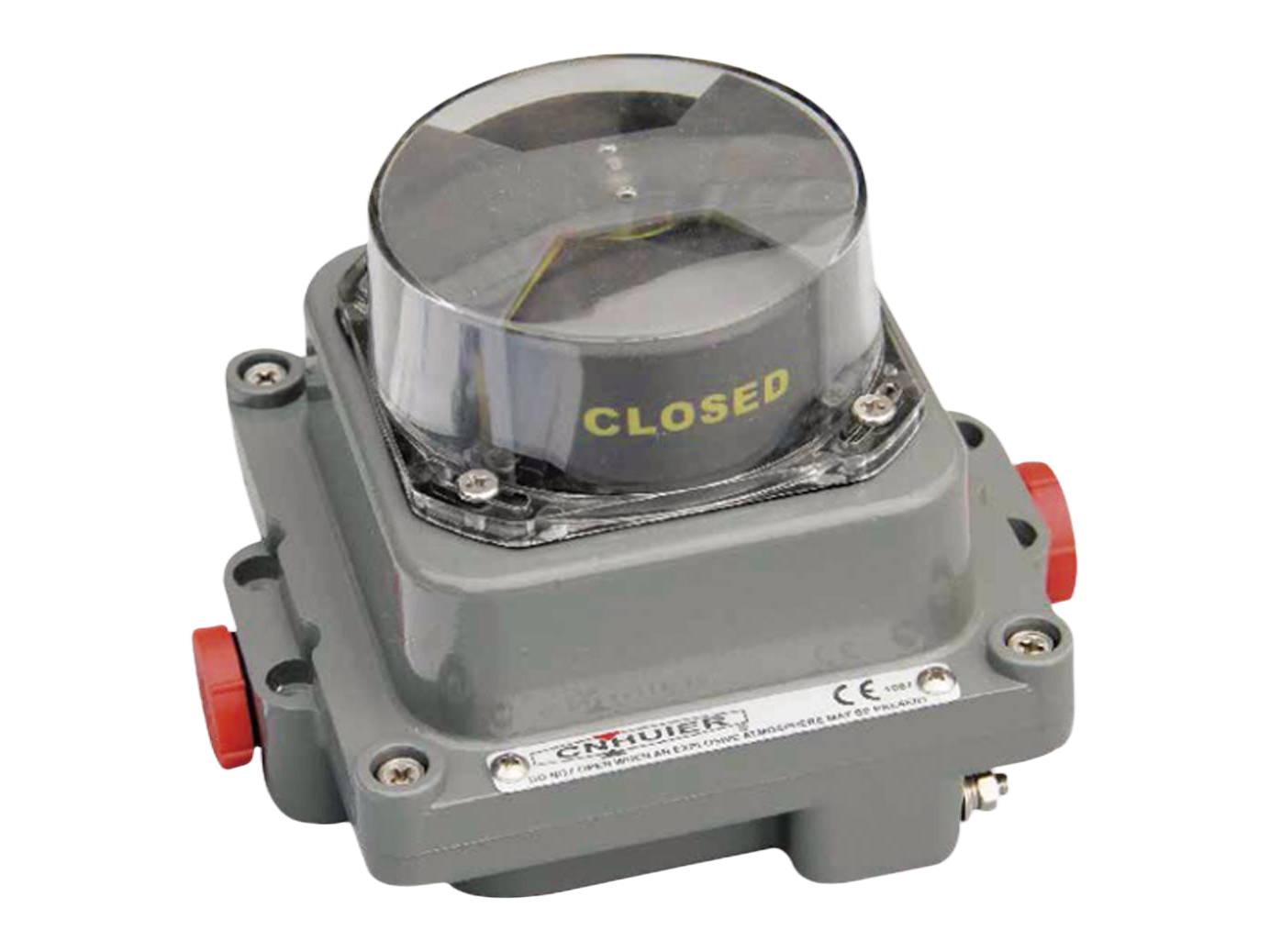

Концевой выключатель (TXP/APL-810) — CNHUIER

Обзор продукта

Концевой выключатель TXP/APL-810 — это высокопроизводительное встроенное устройство обратной связи по положению, разработанное CNHUIER, ведущим производителем и поставщиком концевых выключателей на мировых промышленных рынках. Являясь универсальным промышленным концевым выключателем , он объединяет концевой выключатель и электромагнитный клапан в компактном и прочном блоке: он точно контролирует состояние открытия/закрытия клапана с помощью механических/сенсорных методов, преобразуя сигналы положения в величины переключателя (нормально открытые/нормально закрытые контакты) для вывода системы управления. Эта интегрированная конструкция решает проблемы утечки воздуха, большого размера и сложной установки традиционных переключателей сплит-типа, обеспечивая при этом надежную долговечность концевого выключателя для тяжелых условий эксплуатации , что делает его идеальным для сценариев управления промышленными клапанами со средними и высокими требованиями.

Технические характеристики

• Модель продукта : Промышленный концевой выключатель TXP/APL-810
• Основная структура : встроенный концевой выключатель + высокоэффективный электромагнитный клапан (конструкция 2-в-1).
• Основной материал : литой алюминиевый сплав (корпус), нержавеющая сталь 304 (привод), серебряный сплав (контакты).
• Конфигурация контактов : 1НО+1НЗ (SPDT) / 2НО+2НЗ (DPDT) опционально.
• Электрические характеристики : 250 В переменного тока, 8 А/36 В постоянного тока, 8 А (повышенная нагрузочная способность)
• Параметры электромагнитного клапана : 24 В постоянного тока / 110 В/220 В переменного тока, 1,0 Вт, давление воздуха 0,1-0,9 МПа (низкая утечка воздуха ≤0,08 л/мин)
• Рабочая температура : -40℃ ~ +100℃ (широкая температурная адаптация)
• Степень защиты : IP67 (пыленепроницаемость/водонепроницаемость/погружаемость до 1 м)
• Точность управления ходом : ±0,15 мм (высокоточная защита от перебега)
• Механический срок службы : ≥12 миллионов операций (долговечная работа)
• Вибростойкость : 30G (соответствует стандарту IEC 60068-2-6)
• Размер : 90×70×55 мм (компактная интегрированная конструкция)
• Вес : 220 г (сбалансированная прочность и портативность)
• Тип монтажа : Стандартный кронштейн/фланец/монтаж на DIN-рейку (универсальная установка)
• Совместимость с клапанами : универсально подходит для промышленных шаровых/задвижек/бабочек/проходных клапанов (DN15-DN200).

Особенности и преимущества продукта

Основные конкурентные преимущества

• Интегрированная конструкция «2-в-1» : объединяет концевой выключатель и электромагнитный клапан в одном блоке, устраняя утечку воздуха (≤0,08 л/мин), громоздкие размеры и сложную систему трубопроводов/проводки традиционного промышленного концевого выключателя сплит-типа.
• Высокоточное управление ходом : точность ±0,15 мм точно ограничивает диапазон открытия клапана, предотвращая перебег/заклинивание и обеспечивая стабильное управление производственным процессом.
• Надежная защита : Мгновенно включает сигналы тревоги или аварийное отключение при ненормальном положении клапана – соответствует мировым стандартам промышленной безопасности в качестве высококачественного концевого выключателя.
• Стабильный удаленный мониторинг : сигналы переключателя с защитой от помех обеспечивают удаленную индикацию и управление состоянием клапана в режиме реального времени, совместимое с основными системами ПЛК.
• Долговечность в тяжелых условиях : как вариант концевого выключателя для тяжелых условий эксплуатации , он выдерживает вибрацию 30G и 12 миллионов механических циклов – подходит для непрерывной промышленной эксплуатации.
• Широкая адаптация к окружающей среде : рабочий диапазон от -40 ℃ до +100 ℃ + защита IP67 — надежная работа в суровых промышленных условиях (влажность/пыль/колебания температуры)
• Простая установка и обслуживание : конструкция «подключи и работай» сокращает время установки на 50%; модульные компоненты позволяют быструю замену без полной разборки

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите промышленный концевой выключатель TXP/APL-810 на наличие повреждений; проверить герметичность электромагнитного клапана и целостность контактов
2. Механический монтаж : Закрепите переключатель на приводе клапана с помощью кронштейна/фланца; отрегулируйте приводной рычаг из нержавеющей стали так, чтобы он соответствовал диапазону хода клапана
3. Соединение воздушного канала : Подключите встроенный электромагнитный клапан к источнику сжатого воздуха с помощью стандартной трубы из полиуретана (обеспечьте отсутствие утечки воздуха).
4. Электрическая проводка : Подключите источник питания (согласуйте напряжение электромагнитного клапана) и линии сигналов управления; четко различать контакты NO/NC
5. Точная калибровка : отрегулируйте винт ограничения хода, чтобы установить диапазон открытия/закрытия клапана; проверить функцию защиты от перебега
6. Функциональное тестирование : вручную управляйте клапаном, чтобы проверить выходной сигнал переключателя, реакцию электромагнитного клапана и функцию аварийного отключения.
7. Нормальная работа : Интеграция в систему управления; проводить полугодовые проверки технического обслуживания (очистка от пыли, проверка герметичности)

Сценарии применения

Встроенный концевой выключатель TXP/APL-810 широко используется в сценариях управления промышленной арматурой со средним и высоким спросом, в том числе:

• Нефтехимическая промышленность: технологические клапаны нефтеперерабатывающих заводов, клапаны загрузки/разгрузки резервуаров для хранения (надежная работа в суровых условиях).
• Производство электроэнергии: клапаны вспомогательной системы теплоэлектростанции, управление клапанами электростанции, работающей на биомассе.
• Производство: клапаны автоматизированных производственных линий, системы клапанов упаковочного оборудования (компактная конструкция экономит место)
• Очистка воды: клапаны очистки промышленных сточных вод, клапаны систем обратного осмоса (водонепроницаемая защита IP67).
• Продукты питания и напитки: клапаны для крупногабаритного пивоваренного оборудования, клапаны для линий переработки молочной продукции (соответствие материалов гигиеническим нормам).
• Фармацевтическая промышленность: технологические клапаны для чистых помещений, клапаны реакторов химического синтеза (прецизионный контроль)

Преимущества для клиентов

• Комплексная конструкция сокращает время установки на 50 % и утечку воздуха на 85 %, что значительно снижает затраты на рабочую силу и электроэнергию.
• Высокоточное управление ходом предотвращает повреждение клапана и простои производства – повышает эффективность работы на 20 %
• Защита IP67 + широкий температурный диапазон обеспечивают бесперебойную работу на 99,5 % — сокращает необходимость внепланового технического обслуживания.
• 12 миллионов механических операций продлевают срок службы до 8+ лет – сокращают затраты на замену на 40% по сравнению со стандартными переключателями
• Универсальная совместимость с клапанами DN15–DN200 – сокращает количество артикулов и затраты на управление.
• Модульная конструкция сокращает время обслуживания на 60 % — сводит к минимуму простои в производстве

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Как профессиональный производитель и поставщик концевых выключателей , компания CNHUIER предлагает индивидуальные решения для TXP/APL-810:

• Конфигурация контактов: Пользовательская 3НО+3НЗ для сложных систем управления.
• Напряжение электромагнитного клапана: 48 В постоянного тока / 380 В переменного тока для специальных промышленных источников питания.
• Обновление материала: антикоррозионное покрытие для применения в химической промышленности.
• Выходной сигнал: аналоговый сигнал 4–20 мА/цифровой выход RS485 (в дополнение к количеству переключателей)
• Монтаж по индивидуальному заказу: специальные кронштейны для нестандартных приводов клапанов.
• Длина кабеля: индивидуальный кабель длиной 1 м/2 м/5 м для различных расстояний установки.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества алюминиевого сплава, нержавеющей стали и контактных материалов.
2. Прецизионная обработка: обработка интегрированных компонентов на станке с ЧПУ (точность размеров ±0,03 мм).
3. Автоматизированная сборка: полуавтоматическая сборка модулей переключателей и электромагнитных клапанов (снижает вероятность человеческой ошибки).
4. Испытание на утечку воздуха: испытание на 100% герметичность электромагнитного клапана (стандарт ≤0,08 л/мин)
5. Тестирование производительности: циклическое переключение при высоких/низких температурах, испытания на вибрацию и испытания на электрическую нагрузку.
6. Прецизионная калибровка: лазерная калибровка управления ходом с точностью ±0,15 мм.
7. Заключительная проверка: комплексное функциональное тестирование перед поставкой (степень квалификации ≥99,8%)

Отзывы и обзоры клиентов

Shell Global (Нидерланды) : « Промышленный концевой выключатель TXP/APL-810 компании CNHUIER обеспечивает надежную работу наших клапанов нефтеперерабатывающего завода – интегрированная конструкция экономит время установки и снижает утечку воздуха, надежный поставщик концевых выключателей ».

GE Power (США) : « Высококачественный концевой выключатель TXP/APL-810 обеспечивает точное управление вспомогательными клапанами нашей электростанции, а широкий температурный диапазон идеально соответствует нашим эксплуатационным потребностям».

Danone (Франция) : «Мы установили более 800 устройств TXP/APL-810 на наших линиях по производству напитков — компактный интегрированный дизайн и защита IP67 соответствуют нашим требованиям к гигиене и производительности, это отличный концевой выключатель для тяжелых условий эксплуатации для использования в пищевой промышленности».

FAQ (часто задаваемые вопросы)

В1: Какова скорость утечки воздуха встроенного электромагнитного клапана?

A1: TXP/APL-810 имеет сверхнизкую скорость утечки воздуха <0,08 л/мин – на 80 % ниже, чем у традиционного промышленного концевого выключателя сплит-типа, что значительно снижает потребление сжатого воздуха.

Вопрос 2. Можно ли использовать TXP/APL-810 в промышленных условиях вне помещений?

A2: Да – степень защиты IP67 и рабочий диапазон от -40℃ до +100℃ делают его пригодным для использования на открытом воздухе, даже в суровых погодных условиях.

В3: Как заменить электромагнитный клапан TXP/APL-810?

A3: Модульная конструкция позволяет заменить электромагнитный клапан без инструментов за 5 минут. Как производитель концевых выключателей , мы предоставляем совместимые запасные части с 2-летней гарантией.

Вопрос 4: Совместим ли TXP/APL-810 с системами управления сторонних производителей?

О4: Да – он полностью совместим с Siemens, Allen-Bradley, Schneider и другими распространенными системами ПЛК/РСУ со стандартным сигналом переключения или дополнительным аналоговым/цифровым выходом.

В5: Каков гарантийный срок TXP/APL-810?

A5: 3-летняя гарантия на весь продукт (лучший в отрасли вариант для встроенных концевых выключателей) + пожизненная техническая поддержка от CNHUIER, профессионального производителя концевых выключателей .
