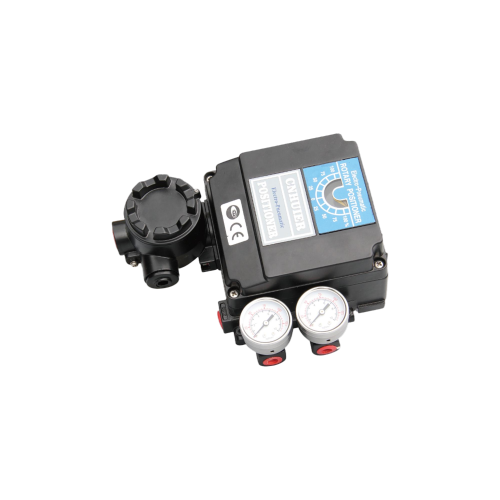

Эффективный электрический позиционер клапана

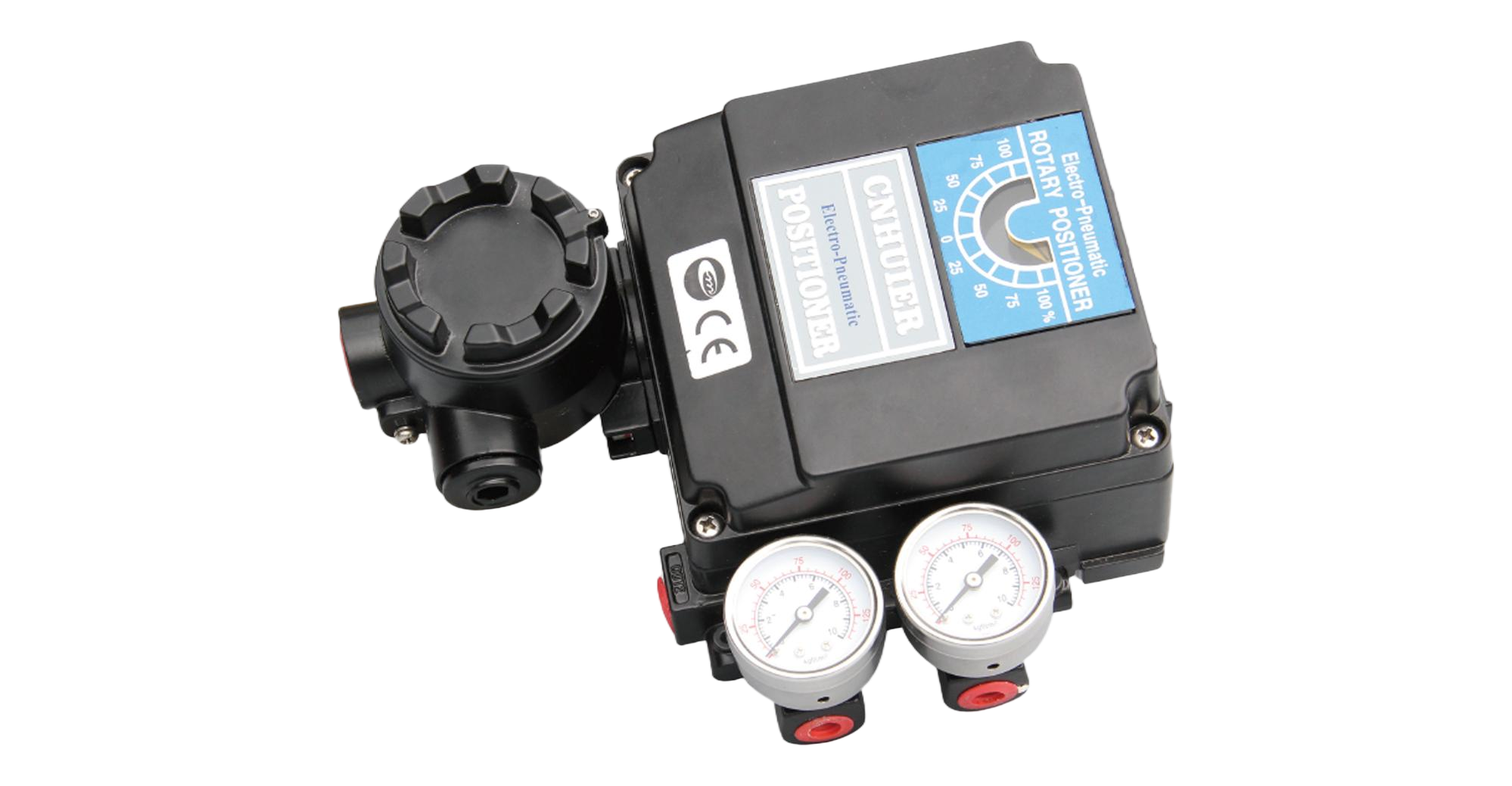

Электрический позиционер клапана (YT-1000_R) — CNHUIER

Обзор продукта

Механический электрический позиционер клапана YT-1000_R — это усовершенствованный основной аксессуар премиум-класса для регулирующих клапанов, разработанный CNHUIER — ведущим мировым поставщиком качественных позиционеров клапанов и решений для промышленной автоматизации. Являясь высокопроизводительным электрическим позиционером клапана , он преобразует электрические сигналы 4–20 мА от контроллеров в сверхточные сигналы давления воздуха для привода пневматических приводов (мембранного/поршневого типа), обеспечивая исключительную точность управления открытием клапана. Позиционер клапана CNHUIER, оснащенный усиленной обратной связью по положению в реальном времени и расширенной компенсацией ошибок, устраняет влияние трения штока, колебаний давления и внешних возмущений, что делает его лучшим выбором для покупателей, которым нужны доступные позиционеры клапана с повышенной надежностью для критически важных приложений промышленного управления.

Технические характеристики

• Модель продукта : Электрический позиционер клапана YT-1000_R
• Принцип работы : электропневматическое преобразование 4–20 мА + усиленное механическое управление с обратной связью с обратной связью.
• Входной сигнал : 4–20 мА постоянного тока (двухпроводная система), дополнительный аналоговый сигнал 0–10 В постоянного тока.
• Выходное давление воздуха : 0,2–1,0 МПа (3–15 фунтов на квадратный дюйм), регулируется в соответствии с требованиями привода.
• Точность управления : ±0,15% полной шкалы (полная шкала) – лучший в отрасли уровень качества позиционеров клапанов.
• Время отклика : ≤0,3 секунды (быстрое преобразование сигнала и срабатывание)
• Источник питания : 24 В постоянного тока (широкий диапазон напряжения 18–32 В постоянного тока, защита от перенапряжения и обратной полярности)
• Основной материал : высокопрочный литой алюминиевый сплав (корпус), нержавеющая сталь 316L (усиленный механизм обратной связи), витон (уплотнения).
• Рабочая температура : -40℃ ~ +90℃ (расширенная адаптация к экстремальным условиям окружающей среды)
• Степень защиты : IP67 (пыленепроницаемость/водонепроницаемость/погружаемость до 1 м)
• Расход воздуха : ≤0,06 Нм³/ч (сверхнизкое энергопотребление)
• Давление приточного воздуха : 0,14–0,7 МПа (20–100 фунтов на квадратный дюйм)
• Диапазон регулировки хода : 5–120 мм (совместим с пневматическими приводами с увеличенным ходом)
• Размер : 140×102×80 мм (компактный усиленный промышленный дизайн)
• Вес : 1,6 кг (прочный, но легкий для удобного монтажа)
• Стандарт монтажа : NAMUR VDI/VDE 3845 (прямой монтаж привода клапана)
• Механизм обратной связи : усиленный стержень обратной связи из нержавеющей стали + прецизионный кулачок (мониторинг положения в реальном времени).
• Срок службы : ≥20 миллионов циклов (механический) / ≥12 лет (электронные компоненты)
• Совместимость : универсально подходит для пневматических приводов мембранного/поршневого типа (клапаны DN15–DN400).

Особенности и преимущества продукта

Основные конкурентные преимущества

• Сверхточная точность управления ±0,15 % от полной шкалы . Этот усовершенствованный электрический позиционер клапана обеспечивает на 30 % более высокую точность, чем стандартные модели. Это золотой стандарт для качественных позиционеров клапана , критически важный для высокоточных промышленных процессов.
• Расширенная компенсация ошибок : усиленный алгоритм автоматически преодолевает трение штока клапана, колебания среднего давления и внешние вибрации – гарантирует, что положение клапана соответствует управляющим сигналам даже в суровых условиях эксплуатации.
• Усиленная обратная связь в режиме реального времени : механизм обратной связи из нержавеющей стали 316L обеспечивает надежную, не требующую обслуживания регулировку с замкнутым контуром — ключевое обновление серии позиционеров клапанов CNHUIER YT-1000_R.
• Экономичная улучшенная производительность : как доступные позиционеры клапанов , YT-1000_R обеспечивает расширенную функциональность премиум-класса при цене на 25 % ниже, чем импортные усовершенствованные позиционеры.
• Экстремальная адаптируемость к окружающей среде : защита IP67 + рабочий диапазон -40℃~+90℃ — надежная работа в арктических холодах, высоких температурах, промышленных средах, пыли и влажности.
• Калибровка одним щелчком : Встроенная кнопка калибровки нуля/диапазона одним нажатием позволяет выполнить настройку на месте за 60 секунд — не требуются специальные инструменты или техническая поддержка.
• Расширенная совместимость : диапазон хода 5–120 мм + монтаж NAMUR – бесшовная интеграция со стандартными и удлиненными пневматическими приводами, что является отличительной чертой качественных позиционеров клапана.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите электрический позиционер клапана YT-1000_R на наличие повреждений; проверьте совместимость с вашим пневматическим приводом (мембранный/поршневой/увеличенный ход)
2. Механический монтаж : Установите позиционер на привод в соответствии со стандартами NAMUR; затяните крепеж до 18 Н·м, чтобы обеспечить стабильную усиленную установку
3. Соединение механизма обратной связи : Прикрепите усиленный стержень/кулачок обратной связи к штоку клапана; обеспечить плавное движение без заеданий и трения
4. Электрическая проводка : Подключите источник питания 24 В постоянного тока и управляющий сигнал 4–20 мА (защита от полярности предотвращает повреждение позиционера клапана CNHUIER ).
5. Подключение подачи воздуха : Подсоедините чистый, сухой сжатый воздух (0,14-0,7 МПа) к порту подачи; используйте ленту из ПТФЭ для герметичного уплотнения.
6. Калибровка одним щелчком мыши : нажмите кнопку калибровки, чтобы автоматически согласовать входной сигнал с полным ходом клапана (точность управления составляет ±0,15%).
7. Функциональное тестирование : активация сигналов управления 4–20 мА; проверьте точность открытия клапана и расширенную функцию компенсации ошибок
8. Нормальная работа : Обеспечьте безопасность всех соединений; интеграция в систему управления – проводите два раза в год калибровочные проверки для обеспечения стабильной работы

Сценарии применения

Электрический позиционер клапана YT-1000_R представляет собой высокопроизводительный качественный позиционер клапана для важнейших систем промышленных регулирующих клапанов, в том числе:

• Нефтехимическая промышленность: клапаны для нефтеперерабатывающих и химических процессов высокого давления (улучшенная компенсация ошибок в условиях экстремального давления)
• Производство электроэнергии: регулирующие клапаны питательной воды/пара сверхкритического котла (стойкость к экстремальным температурам и прецизионное управление)
• Нефть и газ: регулирующие клапаны для морских трубопроводов (усиленная конструкция, устойчивая к коррозии, для морской среды).
• Фармацевтическая промышленность: высокоточные регулирующие клапаны дозирования (точность ±0,15% для обеспечения единообразия периодического процесса)
• Горнодобывающая промышленность: Управление шламовыми клапанами для тяжелых условий эксплуатации (усиленный механизм обратной связи для суровых условий шахты)
• Автомобильная промышленность: клапаны высокоскоростных производственных линий (быстрый отклик и увеличенный срок службы)

Преимущества для клиентов

• Точность управления ±0,15 % повышает стабильность процесса — повышает стабильность качества продукции на 60 % в высокоточных приложениях по сравнению со стандартными доступными позиционерами клапанов.
• Усовершенствованная компенсация ошибок уменьшает дрейф клапана – сокращает время незапланированных простоев на техническое обслуживание на 75 % и продлевает срок службы привода на 70 %
• Сверхнизкий расход воздуха (<0,06 Нм³/ч) снижает затраты на сжатый воздух на 45 % в год – значительная экономия для крупномасштабных промышленных систем.
• Стоимость на 25 % ниже, чем у импортного усовершенствованного электрического позиционера клапана — повышенная производительность премиум-класса по доступным ценам на позиционеры клапанов .
• Рабочий диапазон -40℃~+90℃ обеспечивает работоспособность в течение 99,98 % — надежная работа в экстремальных условиях с минимальным временем простоя.
• Калибровка одним щелчком мыши сокращает время ввода в эксплуатацию на 85 % — быстрая интеграция в существующие системы управления без специализированной технической поддержки.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Являясь ведущим поставщиком качественных и доступных позиционеров клапанов, компания CNHUIER предлагает индивидуальную настройку YT-1000_R:

• Входной сигнал: аналоговый сигнал 0–10 В постоянного тока или цифровой вход Modbus RTU/HART для интеллектуальных систем управления.
• Улучшенный материал: корпус из хастеллоя для высококоррозионных химических/нефтехимических сред.
• Монтаж по индивидуальному заказу: специальные кронштейны для нестандартных пневматических приводов с увеличенным ходом.
• Взрывозащищенная версия: полная сертификация ATEX/IECEx для опасных сред зоны 1.
• Калибровка: Заводская предварительная калибровка для конкретных комбинаций клапана/привода (пользовательские настройки нуля/диапазона)
• Версия для сверхвысоких температур: рабочий диапазон -50℃ ~ +100℃ для экстремальных промышленных условий.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества компонентов из армированного алюминиевого сплава и нержавеющей стали 316L.
2. Прецизионная обработка: обработка механизма обратной связи на станке с ЧПУ (точность размеров ±0,001 мм для повышения точности)
3. Модульная сборка: антистатическая сборка усиленных модулей электропневматического преобразования.
4. Калибровка точности: 100% заводская калибровка с точностью контроля ±0,15% (лазерное тестирование соответствует международным стандартам)
5. Экологические испытания: испытания на экстремальную температуру, вибрацию и водонепроницаемость по стандарту IP67.
6. Функциональное тестирование: 100% расширенная компенсация ошибок и усиленная проверка обратной связи.
7. Заключительная проверка: комплексное тестирование производительности перед поставкой (степень квалификации ≥99,95%)

Отзывы и обзоры клиентов

Chevron (США) : « Электрический позиционер клапана YT-1000_R компании CNHUIER обеспечивает непревзойденную точность для наших морских нефтяных клапанов – точность ±0,15% и усиленная конструкция делают его нашим лучшим выбором среди качественных позиционеров клапана по доступной цене».

ABB Energy (Швейцария) : « Позиционер клапана YT-1000_R CNHUIER безупречно работает в высокотемпературных средах нашей электростанции – калибровка одним щелчком мыши и низкое потребление воздуха значительно сокращают наши эксплуатационные расходы».

BASF (Германия) : «Мы установили 2200 агрегатов YT-1000_R на наших химических заводах – улучшенная компенсация ошибок и устойчивость к экстремальным температурам делают их надежными и доступными позиционерами клапанов для наших критически важных процессов».

FAQ (часто задаваемые вопросы)

Вопрос 1: Чем электрический позиционер клапана YT-1000_R отличается от стандартных моделей?

A1: YT-1000_R имеет усиленные механизмы обратной связи, сверхточное управление ±0,15% от полной шкалы, температурный диапазон -40℃~+90℃ и калибровку одним щелчком мыши — ключевые обновления расширенной серии позиционеров клапанов CNHUIER по сравнению с базовыми моделями.

В2: Какова точность управления YT-1000_R?

A2: Он обеспечивает точность управления ±0,15% от полной шкалы (FS) – самую высокую точность среди доступных позиционеров клапана , значительно превышающую отраслевой стандарт (±0,5–1% от полной шкалы) и критически важную для высокоточного управления технологическим процессом.

Вопрос 3: Совместим ли YT-1000_R с пневматическими приводами с увеличенным ходом?

A3: Да – диапазон регулировки хода 5–120 мм поддерживает приводы с увеличенным ходом (клапаны DN15–DN400), что является основным преимуществом нашей улучшенной серии качественных позиционеров клапана .

Вопрос 4: Можно ли использовать YT-1000_R в условиях экстремальных температур?

A4: Да – YT-1000_R рассчитан на рабочие температуры от -40℃ до +90℃, что делает его идеальным для арктических, высокотемпературных промышленных и морских применений, где стандартные модели электрических позиционеров клапана не работают.

В5: Каков гарантийный срок YT-1000_R?

A5: 7-летняя гарантия на механические компоненты + 5-летняя гарантия на электронные модули – лучшее в отрасли покрытие для усовершенствованной серии электрических позиционеров клапана от CNHUIER.
