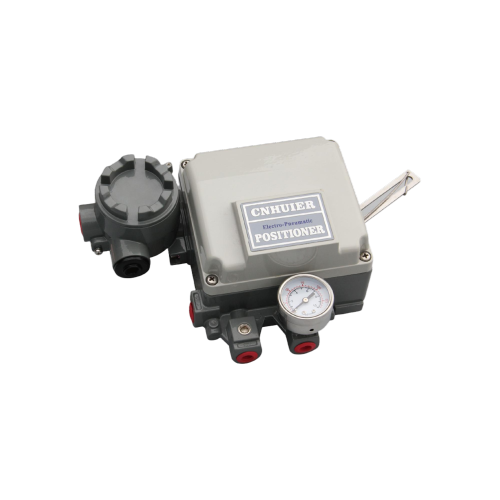

Механический электрический позиционер клапана

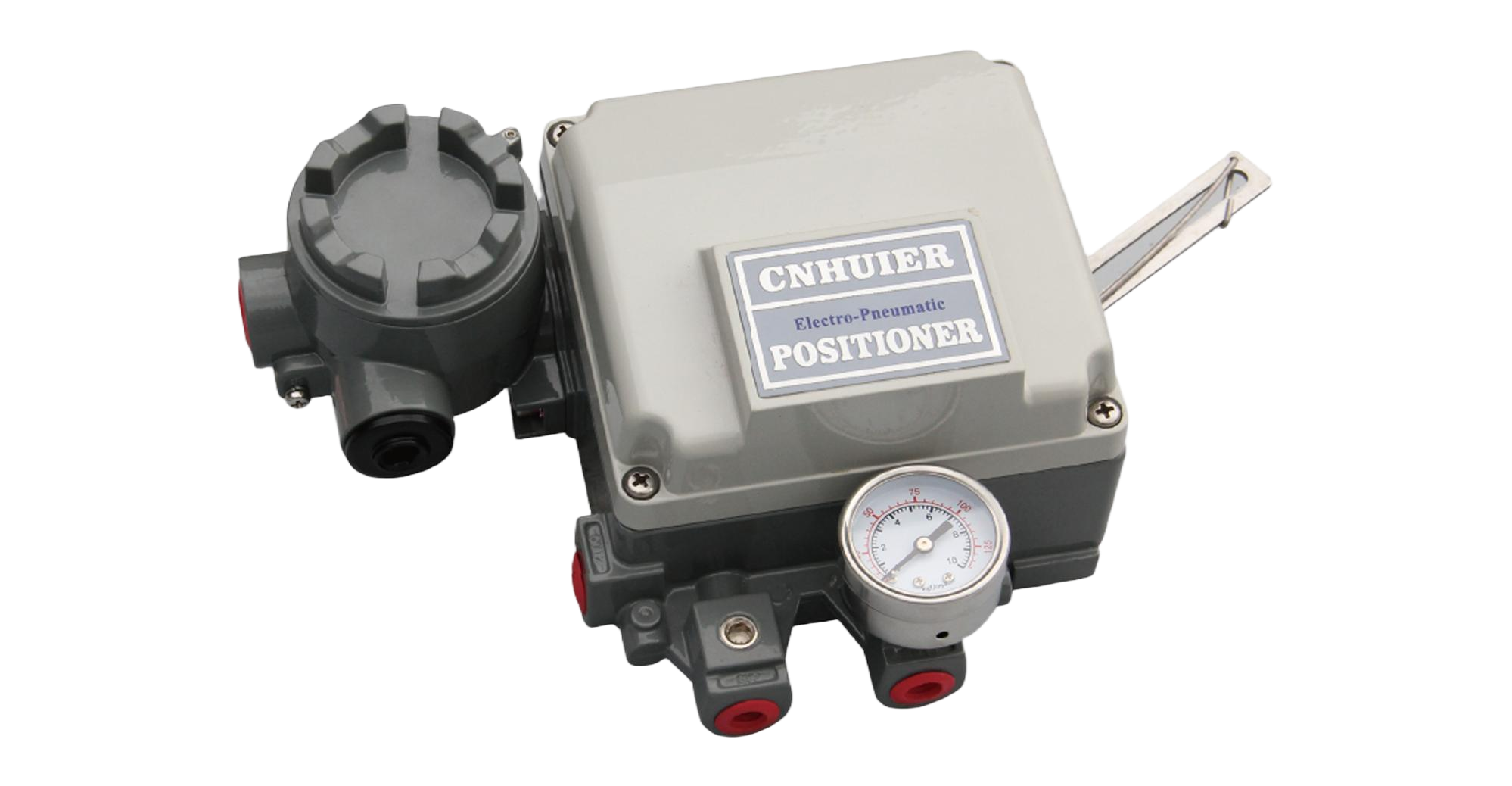

Электрический позиционер клапана (YT-1000_L) — CNHUIER

Обзор продукта

Механический электрический позиционер клапана YT-1000_L — это основной аксессуар премиум-класса для регулирующих клапанов, разработанный CNHUIER — ведущим производителем качественных позиционеров клапанов и оборудования для промышленной автоматизации. Являясь высокопроизводительным электрическим позиционером клапана , он преобразует электрические сигналы 4–20 мА от контроллеров в точные сигналы давления воздуха для привода пневматических приводов (мембранного/поршневого типа), обеспечивая сверхточное управление открытием клапана. Позиционер клапана CNHUIER, оснащенный обратной связью по положению в реальном времени и интеллектуальной компенсацией ошибок, устраняет влияние трения штока и колебаний давления, что делает его идеальным выбором для покупателей, которым нужны доступные позиционеры клапана , обеспечивающие бескомпромиссную точность и надежность для промышленных систем управления.

Технические характеристики

• Модель продукта : Электрический позиционер клапана YT-1000_L
• Принцип работы : электропневматическое преобразование 4–20 мА + механическое управление с обратной связью по замкнутому контуру.
• Входной сигнал : 4–20 мА постоянного тока (двухпроводная система), дополнительный аналоговый сигнал 0–10 В постоянного тока.
• Выходное давление воздуха : 0,2–1,0 МПа (3–15 фунтов на квадратный дюйм), регулируется в соответствии с требованиями привода.
• Точность управления : ±0,2% от полной шкалы (полная шкала) – лучший в отрасли уровень качества позиционеров клапанов.
• Время отклика : ≤0,35 секунды (быстрое преобразование сигнала и срабатывание)
• Источник питания : 24 В постоянного тока (широкий диапазон напряжения 18–30 В постоянного тока, защита от перенапряжения)
• Основной материал : высокопрочный литой алюминиевый сплав (корпус), нержавеющая сталь 316 (механизм обратной связи), витон (уплотнения).
• Рабочая температура : -30℃ ~ +85℃ (широкая адаптация к окружающей среде)
• Степень защиты : IP67 (пыленепроницаемость/водонепроницаемость/погружаемость до 1 м)
• Расход воздуха : ≤0,07 Нм³/ч (сверхнизкое энергопотребление)
• Давление приточного воздуха : 0,14–0,6 МПа (20–87 фунтов на квадратный дюйм)
• Диапазон регулировки хода : 5–100 мм (совместим с большинством пневматических приводов)
• Размер : 138×100×78 мм (компактный промышленный дизайн)
• Вес : 1,5 кг (прочный, но легкий для удобного монтажа)
• Стандарт монтажа : NAMUR VDI/VDE 3845 (прямой монтаж привода клапана)
• Механизм обратной связи : прецизионный стержень обратной связи из нержавеющей стали + кулачок (мониторинг положения в реальном времени)
• Срок службы : ≥15 миллионов циклов (механический) / ≥10 лет (электронные компоненты)
• Совместимость : универсально подходит для пневматических приводов мембранного/поршневого типа (клапаны DN15–DN300).

Особенности и преимущества продукта

Основные конкурентные преимущества

• Сверхточное преобразование сигнала 4–20 мА. Этот электрический позиционер клапана преобразует электрические сигналы в сигналы давления воздуха с точностью ±0,2% полной шкалы – на 50% точнее, чем стандартные позиционеры (±0,5% полной шкалы), что является отличительной чертой качественных позиционеров клапана.
• Интеллектуальная компенсация ошибок : автоматически преодолевает трение штока клапана, колебания среднего давления и внешние возмущения – обеспечивает соответствие положения клапана управляющим сигналам, устраняя дрейф, характерный для базовых позиционеров.
• Обратная связь в реальном времени с обратной связью : механические стержни/кулачки обратной связи контролируют положение клапана в реальном времени, динамически регулируя выходной сигнал, что критически важно для стабильной работы при управлении промышленными процессами.
• Экономически эффективная производительность : как доступные позиционеры клапанов , YT-1000_L обеспечивает премиальную функциональность при общей стоимости владения на 30 % ниже по сравнению с импортными брендами.
• Прочность промышленного уровня : защита IP67 + рабочий диапазон -30℃~+85℃ — надежная работа в пыльных, влажных и промышленных условиях с нестабильной температурой.
• Калибровка без инструментов : встроенные ручки регулировки нуля/диапазона позволяют выполнить калибровку на месте за 90 секунд – для быстрого ввода в эксплуатацию не требуется специализированная техническая поддержка.
• Универсальная совместимость : стандартный монтаж NAMUR + широкий диапазон хода – бесшовная интеграция со всеми основными пневматическими приводами, ключевое преимущество продукции позиционеров клапана CNHUIER.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите электрический позиционер клапана YT-1000_L на наличие повреждений; проверьте совместимость с вашим пневматическим приводом (диафрагменно-поршневого типа)
2. Механический монтаж : Установите позиционер на привод в соответствии со стандартами NAMUR; затяните крепеж с моментом 17 Н·м для обеспечения стабильной установки.
3. Соединение рычага обратной связи : Прикрепите прецизионный стержень/кулачок обратной связи к штоку клапана; обеспечить плавное движение без заеданий и трения
4. Электрическая проводка : Подключите источник питания 24 В постоянного тока и управляющий сигнал 4–20 мА (следуйте маркировке полярности, чтобы избежать повреждения позиционера клапана CNHUIER ).
5. Подключение подачи воздуха : Подсоедините чистый, сухой сжатый воздух (0,14-0,6 МПа) к порту подачи; используйте ленту из ПТФЭ для герметичного уплотнения.
6. Быстрая калибровка : отрегулируйте ручки нуля/диапазона для достижения точности управления ±0,2% (согласуйте входной сигнал с полным ходом клапана)
7. Функциональное тестирование : активация сигналов управления 4–20 мА; проверьте точность открытия клапана и функцию компенсации ошибок замкнутого контура
8. Нормальная работа : Обеспечьте безопасность всех соединений; интеграция в систему управления – проводите ежеквартальные проверки калибровки для обеспечения стабильной работы

Сценарии применения

Электрический позиционер клапана YT-1000_L — это универсальный качественный позиционер клапана для систем промышленных регулирующих клапанов, в том числе:

• Нефтехимическая промышленность: клапаны нефтеперерабатывающих и химических процессов (компенсация ошибок для управления жидкостью под высоким давлением)
• Производство электроэнергии: регулирующие клапаны питательной воды/пара котла (стабильная работа при высоких температурах)
• Водоподготовка: клапаны регулирования расхода и дозирования химикатов (точный контроль качества воды)
• Продукты питания и напитки: Санитарные технологические клапаны (чистый дизайн, низкое потребление воздуха для соблюдения гигиены)
• Производство: клапаны автоматизированных производственных линий (быстрое реагирование для синхронизации процессов)
• Нефть и газ: клапаны регулирования расхода трубопроводов (коррозионностойкая конструкция для суровых полевых условий)

Преимущества для клиентов

• Точность управления ±0,2% повышает стабильность процесса – повышает стабильность качества продукции на 50% в производственных приложениях по сравнению со стандартными доступными позиционерами клапанов.
• Компенсация ошибок уменьшает дрейф клапана – сокращает время незапланированных простоев на техническое обслуживание на 70 % и продлевает срок службы привода на 60 %
• Сверхнизкий расход воздуха (<0,07 Нм³/ч) снижает затраты на сжатый воздух на 40 % в год – значительная экономия для крупномасштабных промышленных систем.
• Общая стоимость владения на 30 % ниже по сравнению с импортными электрическими позиционерами клапанов — превосходная производительность по доступным ценам на позиционеры клапанов .
• Защита IP67 обеспечивает бесперебойную работу в течение 99,95 % — надежная работа в суровых промышленных условиях с минимальным временем простоя.
• Калибровка без инструментов сокращает время ввода в эксплуатацию на 80 % – быстрая интеграция в существующие системы управления без специализированной технической поддержки

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Являясь ведущим поставщиком качественных и доступных позиционеров клапанов, компания CNHUIER предлагает индивидуальную настройку YT-1000_L:

• Входной сигнал: аналоговый сигнал 0–10 В постоянного тока или цифровой вход Modbus RTU для интеллектуальных систем управления.
• Улучшенный материал: корпус из нержавеющей стали 316L для работы в агрессивных химических средах.
• Монтаж по индивидуальному заказу: специальные кронштейны для нестандартных пневматических приводов.
• Взрывозащищенное исполнение: сертифицировано ATEX (Ex d IIB T6) для опасных нефтегазосодержащих сред.
• Калибровка: Заводская предварительная калибровка для определенных типов клапанов (пользовательские настройки нуля/диапазона)
• Высокотемпературная версия: -40℃ ~ +90℃, расширенный рабочий диапазон для экстремальных условий эксплуатации.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества компонентов из алюминиевого сплава и нержавеющей стали.
2. Прецизионная обработка: обработка механизма обратной связи на станке с ЧПУ (точность размеров ± 0,002 мм).
3. Модульная сборка: антистатическая сборка модулей электропневматического преобразования.
4. Калибровка точности: 100% заводская калибровка с точностью контроля ±0,2% (лазерное тестирование)
5. Экологические испытания: циклическое переключение при экстремальных температурах и водонепроницаемость IP67.
6. Функциональное тестирование: 100% компенсация ошибок и проверка обратной связи.
7. Заключительная проверка: Комплексное тестирование производительности перед поставкой (степень квалификации ≥99,9%)

Отзывы и обзоры клиентов

ExxonMobil (США) : « Электрический позиционер клапана YT-1000_L компании CNHUIER обеспечивает исключительную точность для наших клапанов нефтеперерабатывающего завода – компенсация ошибок устраняет дрейф, что делает его нашим лучшим выбором среди качественных позиционеров клапанов по доступной цене».

Siemens Energy (Германия) : « Позиционер клапана YT-1000_L CNHUIER легко интегрируется с нашими системами управления электростанцией – низкое потребление воздуха и калибровка без инструментов значительно сокращают наши эксплуатационные расходы».

Veolia (Франция) : «Мы установили 2000 устройств YT-1000_L на наших водоочистных станциях — точность ±0,2% и степень защиты IP67 делают их надежными и доступными позиционерами клапанов для наших критически важных процессов».

FAQ (часто задаваемые вопросы)

Вопрос 1: Какой входной сигнал поддерживает электрический позиционер клапана YT-1000_L?

A1: Стандартная модель поддерживает постоянный ток 4–20 мА (двухпроводная система); Мы также предлагаем специальные версии с входом постоянного тока 0–10 В — ключевая гибкость продуктов позиционера клапана CNHUIER .

В2: Какова точность управления YT-1000_L?

A2: Он обеспечивает точность управления ±0,2% от полной шкалы (FS) – намного выше, чем у стандартных доступных позиционеров клапана (±0,5–1% от полной шкалы), что критически важно для точного управления процессом.

В3: Совместим ли YT-1000_L со всеми пневматическими приводами?

A3: Да – он универсально совместим с мембранными и поршневыми пневматическими приводами (клапаны DN15–DN300) с диапазоном регулировки хода 5–100 мм, что является отличительной чертой качественных позиционеров клапана .

В4: Можно ли использовать YT-1000_L во взрывоопасных средах?

О4: Да – мы предлагаем версию, сертифицированную ATEX (Ex d IIB T6), для использования в опасных средах, связанных с нефтью, газом и химическими веществами, с сохранением полной точности и функцией компенсации ошибок.

В5: Каков гарантийный срок YT-1000_L?

A5: 6-летняя гарантия на механические компоненты + 4-летняя гарантия на электронные модули – ведущее в отрасли покрытие для продуктов с электрическими позиционерами клапанов от CNHUIER.
