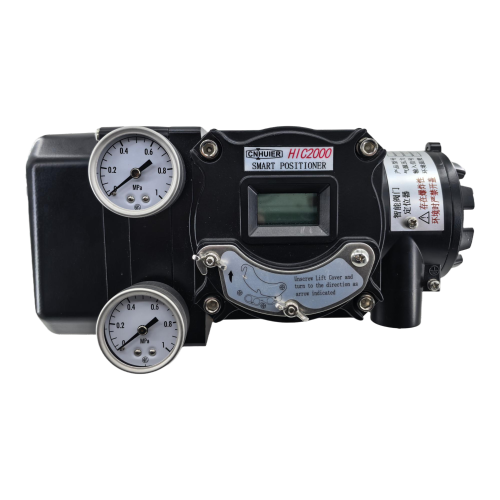

Взрывозащищенный интеллектуальный электрический позиционер клапана

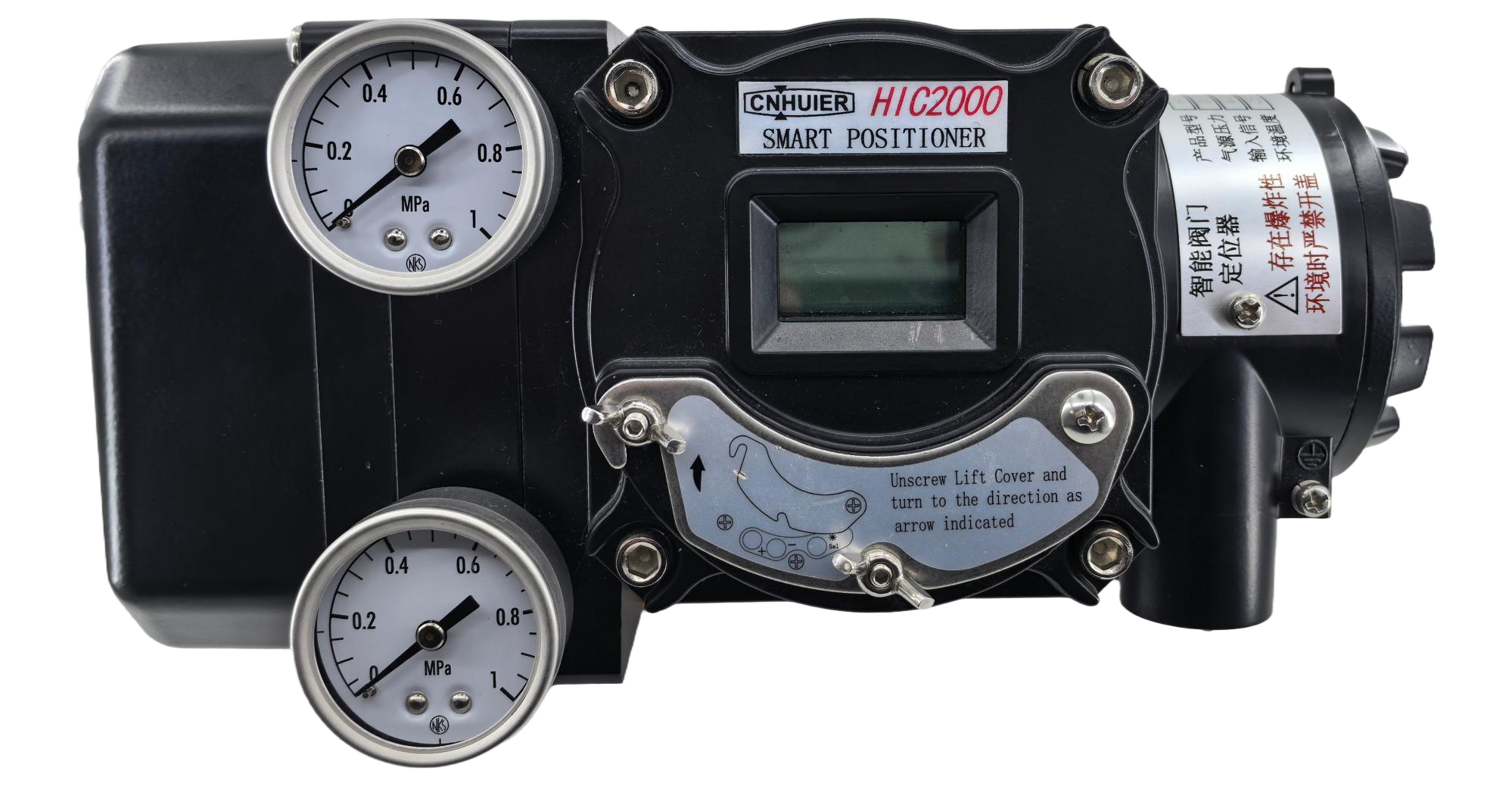

Взрывозащищенный интеллектуальный электрический позиционер клапана (HIC2000d) — CNHUIER

Обзор продукта

Взрывозащищенный интеллектуальный электрический позиционер клапана HIC2000d — это высокопроизводительное устройство управления, разработанное CNHUIER и предназначенное исключительно для легковоспламеняющихся и взрывоопасных промышленных сред. Являясь основным компонентом Industrial Valve Solutions , он точно регулирует степень открытия пневматических приводов (линейных или угловых клапанов), чтобы обеспечить стабильное управление процессом. Взрывозащищенная конструкция и интеллектуальная система управления делают его одним из самых надежных позиционеров клапанов для промышленных сценариев высокого риска во всем мире.

Технические характеристики

• Класс взрывозащиты : Ex db IIC T6 Gb (взрывонепроницаемый корпус + герметичное исполнение)
• Точность позиционирования : ±0,2% (используется передовая технология перегородки сопла)
• Управляющий сигнал : аналоговый сигнал постоянного тока 4–20 мА (прием в реальном времени и автоматическая калибровка)
• Протокол связи : протокол HART (поддерживает удаленный мониторинг и настройку параметров)
• Время отклика : ≤0,3 секунды (быстрый динамический отклик)
• Потребление газа : Низкое потребление газа в установившемся режиме (энергосберегающая конструкция)
• Источник питания : 24 В постоянного тока (безопасное напряжение для опасных сред)
• Рабочая температура : -40℃ ~ +80℃ (широкая температурная адаптация)
• Степень защиты : IP66 (пыленепроницаемость и водонепроницаемость, выше, чем в среднем по отрасли)
• Материал корпуса : литой алюминиевый сплав (огнестойкий и антикоррозионный).
• Совместимость : Универсально подходит для большинства пневматических приводов (линейных/угловых).

Особенности и преимущества продукта

Основные конкурентные преимущества

• Превосходная взрывобезопасность : класс Ex db IIC T6 Gb изолирует внутренние электрические искры/высокие температуры, полностью предотвращая воспламенение внешних взрывоопасных газов/пыли – превосходит основные требования конкурентов по взрывобезопасности.
• Высокоточное управление клапаном : технология перегородки сопла обеспечивает сверхстабильную точность позиционирования (±0,2%), уменьшая колебания процесса и улучшая стабильность качества продукции.
• Интеллектуальное позиционирование клапана : Встроенный микропроцессор осуществляет автоматическую калибровку положения клапана; Протокол HART обеспечивает удаленное управление, сокращая затраты на обслуживание на месте более чем на 35 %.
• Низкое потребление и высокая эффективность : оптимизированная конструкция воздушного тракта сводит к минимуму потребление газа в установившемся режиме, сохраняя при этом быстрый динамический отклик – баланс между энергосбережением и эффективностью управления.
• Прочность и простота обслуживания : Корпус из литого алюминия с антикоррозийным покрытием выдерживает суровые промышленные условия; модульная конструкция позволяет быстро заменять компоненты без профессиональной разборки
• Эксклюзивная конструкция клапана CNHUIER : индивидуальная соединительная конструкция подходит для основных пневматических приводов во всем мире, дополнительный адаптер не требуется.

Этапы установки и эксплуатации

1. Проверка перед установкой : убедитесь, что среда установки соответствует требованиям Ex db IIC T6 Gb; осмотрите компоненты клапана CNHUIER на наличие повреждений.
2. Механический монтаж : Закрепите взрывонепроницаемый корпус на пневматическом приводе; Подсоедините рычажный механизм в соответствии с диапазоном хода клапана.
3. Электрическая проводка : Подключите источник питания 24 В постоянного тока и линию управляющего сигнала 4–20 мА (во избежание разрывов соблюдайте стандарты взрывозащищенной проводки).
4. Калибровка параметров : ввод основных параметров через HART-коммуникатор; устройство автоматически калибрует положение нуля/диапазона клапана
5. Функциональное тестирование : Моделирование различных управляющих сигналов для проверки точности позиционирования, времени отклика и взрывобезопасности уплотнения.
6. Нормальная работа : после прохождения тестов переключитесь на формальную работу; регулярно контролировать рабочее состояние через удаленную систему HART

Сценарии применения

HIC2000d широко применяется в отраслях со строгими требованиями взрывозащиты, в том числе:

• Нефтехимическая промышленность: нефтеперерабатывающие заводы, химические реакторы, резервуары для хранения опасных химикатов.
• Нефтяная и газовая промышленность: наземные и морские буровые платформы, газопроводы, топливные терминалы.
• Горнодобывающая промышленность: угольные шахты, металлические шахты (подземные взрывоопасные пылевые среды).
• Фармацевтическая промышленность: производственные линии с легковоспламеняющимися растворителями (например, этанол, ацетон).
• Энергетика: Топливные системы теплоэлектростанций, системы управления газовыми турбинами.

Преимущества для клиентов

• Устраните риски взрыва в опасных средах, избегайте несчастных случаев и простоев производства (сократите потери от аварий на 100%)
• Высокоточный контроль повышает стабильность производственного процесса, снижая процент брака продукции более чем на 20 %.
• Удаленный мониторинг сокращает трудозатраты на месте и время обслуживания (экономия более 300 человеко-часов в год для предприятий среднего размера)
• Низкое потребление газа снижает затраты на электроэнергию, снижая годовые эксплуатационные расходы на 15-20%
• Широкая температурная адаптация и прочная конструкция продлевают срок службы до 8+ лет, сокращая частоту замены оборудования.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

CNHUIER предлагает персонализированную настройку для удовлетворения разнообразных потребностей клиентов по всему миру:

• Настройка протокола связи: поддержка Profibus/Modbus RTU в дополнение к HART
• Персонализация корпуса: специальное антикоррозионное покрытие для морской/химической агрессивной среды.
• Настройка диапазона хода: регулировка в соответствии с нестандартными пневматическими приводами.
• Настройка этикеток и документации: многоязычные этикетки/руководства (английский/испанский/немецкий/русский)
• Температурная адаптация: версии для сверхнизких температур (-50 ℃) или сверхвысоких температур (+90 ℃).

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества литого алюминиевого сплава и основных электронных компонентов.
2. Обработка огнестойкого корпуса: прецизионное литье + обработка на станке с ЧПУ для обеспечения герметизации корпуса.
3. Сборка печатной платы: технология SMT patch + антистатическая работа (избегайте риска возникновения электрических искр)
4. Интеграция модуля: собрать микропроцессор, блок перегородки сопла и модуль связи.
5. Испытание на огнестойкость: каждое устройство проходит испытания на давление/герметичность на соответствие стандартам Ex db IIC T6 Gb.
6. Калибровка производительности: Калибровка точности позиционирования и времени отклика с помощью профессионального оборудования.
7. Заключительная проверка: Комплексная проверка качества перед поставкой (степень квалификации ≥99,8%)

Отзывы и обзоры клиентов

BP Global (Великобритания) : «Позиционеры HIC2000d используются на наших нефтяных платформах в Северном море в течение 18 месяцев – отсутствие сбоев, стабильная работа в средах с высокой влажностью и взрывоопасными газами, что намного лучше, чем у продуктов нашего предыдущего поставщика».

Sinopec Group (Китай) : «Взрывозащищенные позиционеры клапанов CNHUIER полностью соответствуют нашим строгим стандартам безопасности; функция интеллектуального позиционирования клапана сократила нашу рабочую нагрузку по техническому обслуживанию на месте на 40%».

BASF SE (Германия) : «Точность позиционирования ±0,2% обеспечивает стабильность процесса химического производства, а сертификация ATEX обеспечивает беспрепятственный доступ к европейскому рынку – настоятельно рекомендуется».

FAQ (часто задаваемые вопросы)

В1: В чем разница между взрывозащищенными (Ex db) и искробезопасными (Ex ia) позиционерами?

A1: Взрывозащищенная конструкция (Ex db) изолирует внутренние искры/высокие температуры посредством герметичных корпусов (подходит для большинства опасных зон), а искробезопасность (Ex ia) ограничивает энергию для предотвращения образования искр. Класс Ex db IIC T6 Gb HIC2000d охватывает более широкие сценарии применения.

Вопрос 2. Как часто HIC2000d нуждается в калибровке?

A2: устройство имеет функцию автоматической калибровки; ручная повторная калибровка требуется только каждые 12 месяцев (намного реже, чем в среднем по отрасли — 6 месяцев).

В3: Можно ли использовать его в средах с высокой степенью коррозии (например, в прибрежных районах)?

О3: Да – мы предлагаем индивидуальное антикоррозионное покрытие для литого алюминиевого корпуса, которое может противостоять солевому туману и химической коррозии в течение 5+ лет.

В4: Доступна ли техническая поддержка на месте установки?

A4: CNHUIER предоставляет глобальное руководство по установке и услуги по обучению на месте; наша техническая команда может добраться до крупных промышленных регионов в течение 48 часов.

В5: Каков гарантийный срок HIC2000d?

О5: Мы предоставляем 2-летнюю гарантию на основные компоненты (микропроцессор, перегородку сопла) и 1-летнюю общую гарантию с пожизненной поддержкой по техническому обслуживанию.
