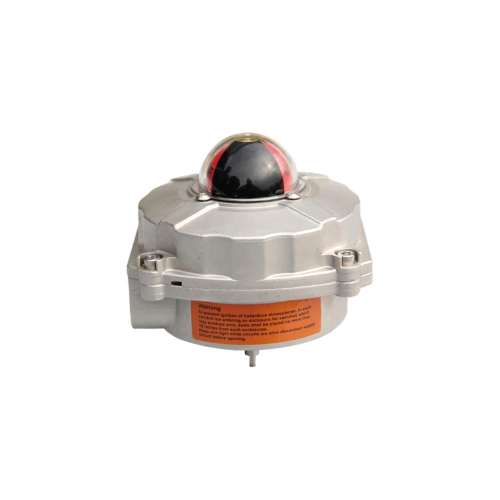

Прочный прецизионный концевой выключатель

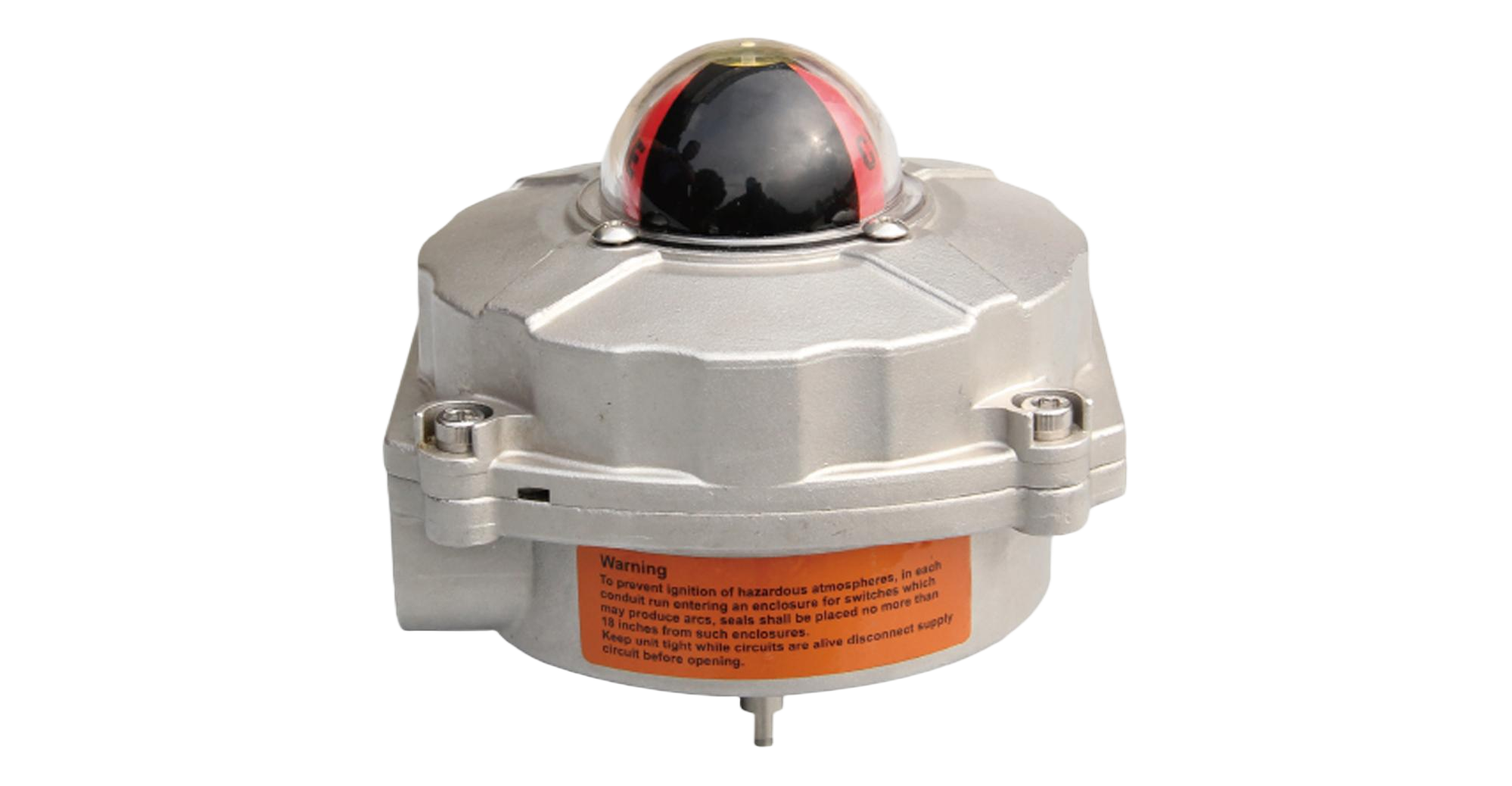

Концевой выключатель (ITS/APL-510_SS) — CNHUIER

Обзор продукта

Концевой выключатель ITS/APL-510_SS — это коррозионностойкое устройство обратной связи по положению премиум-класса, разработанное CNHUIER, ведущим производителем и поставщиком концевых выключателей на мировых промышленных рынках. Являясь высококачественным промышленным концевым выключателем , он имеет конструкцию из нержавеющей стали 304 + интегрированную конструкцию электромагнитного клапана: он точно контролирует состояние открытия/закрытия клапана с помощью механических/сенсорных методов, преобразуя сигналы положения в величины переключателя (нормально открытые/нормально закрытые контакты) для вывода системы управления. Конструкция из нержавеющей стали решает проблемы коррозии в суровых условиях, а интегрированная конструкция исключает утечку воздуха/большой размер/сложную установку традиционных сплит-выключателей, что делает его высококлассным концевым выключателем для тяжелых условий эксплуатации для агрессивных промышленных сценариев.

Технические характеристики

• Модель продукта : ITS/APL-510_SS Промышленный концевой выключатель
• Основная структура : встроенный концевой выключатель + электромагнитный клапан (конструкция 2-в-1).
• Основной материал : нержавеющая сталь 304 (корпус/привод/соединительные детали), ПТФЭ (сердечник клапана), серебряный сплав (контакты).
• Конфигурация контактов : 1НО+1НЗ (SPDT) / 2НО+2НЗ (DPDT) опционально.
• Электрические характеристики : 250 В переменного тока, 5 А/30 В постоянного тока, 5 А (стабильная нагрузочная способность)
• Параметры электромагнитного клапана : 24 В постоянного тока, 0,8 Вт, давление воздуха 0,1-0,8 МПа (низкая утечка воздуха ≤0,1 л/мин)
• Рабочая температура : -40℃ ~ +90℃ (адаптируемость к экстремальным температурам)
• Степень защиты : IP67 (пыленепроницаемость/водонепроницаемость/погружаемость до 1 м)
• Точность управления ходом : ±0,2 мм (защита от перебега)
• Механический срок службы : ≥12 миллионов операций (сверхпрочная конструкция из нержавеющей стали)
• Коррозионная стойкость : выдерживает 1000-часовое испытание в солевом тумане (в соответствии с ASTM B117).
• Размер : 85×65×50 мм (на 30 % меньше, чем у сплит-типа)
• Вес : 180 г (встроенная конструкция из нержавеющей стали)
• Тип монтажа : Кронштейн из нержавеющей стали/фланцевое крепление (коррозионностойкая установка).
• Совместимость с клапанами : универсально подходит для шаровых/задвижек/бабочек/проходных клапанов в агрессивных средах.

Особенности и преимущества продукта

Основные конкурентные преимущества

• Коррозионная стойкость нержавеющей стали 304 : конструкция полностью из нержавеющей стали устойчива к кислотной, щелочной и морской коррозии – идеально подходит для морских, химических и нефтепромысловых сред, срок службы в 2 раза дольше, чем у переключателей из алюминиевого сплава.
• Интегрированная конструкция 2-в-1 : объединяет концевой выключатель + электромагнитный клапан в один блок, устраняя утечку воздуха (≤0,1 л/мин), большой размер и сложную установку традиционного промышленного концевого выключателя разъемного типа.
• Точный контроль хода : точность ±0,2 мм ограничивает диапазон открытия клапана, предотвращая перебег/заклинивание – обеспечивая 100% безопасность работы клапана в критических коррозийных процессах.
• Надежная защита : Мгновенно активирует сигналы тревоги/аварийное отключение при ненормальном положении клапана – соответствует стандартам промышленной безопасности в качестве высококачественного концевого выключателя.
• Стабильный удаленный мониторинг : сигналы переключения позволяют удаленно отслеживать состояние клапана в режиме реального времени, что совместимо с основными промышленными системами управления.
• Долговечность в тяжелых условиях : Будучи концевым выключателем для тяжелых условий эксплуатации , он выдерживает высокочастотную работу (12 миллионов механических циклов) и суровые условия эксплуатации (вибрация/влажность/коррозия).
• Простота обслуживания : модульные компоненты из нержавеющей стали, для замены не требуются специальные инструменты – время обслуживания сокращается на 40 %.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите промышленный концевой выключатель ITS/APL-510_SS на наличие повреждений; проверьте целостность поверхности нержавеющей стали и герметичность электромагнитного клапана.
2. Коррозионностойкий монтаж : Прикрепите кронштейн из нержавеющей стали к приводу клапана; установите встроенный переключатель (избегайте контакта с деталями из нержавеющей стали во избежание гальванической коррозии)
3. Соединение воздушного канала : Подключите встроенный электромагнитный клапан к источнику воздуха с помощью трубки из ПТФЭ (повысит коррозионную стойкость).
4. Электрическая проводка : Подключите питание 24 В постоянного тока (электромагнитный клапан) и линию управляющего сигнала (четко различайте НО/НЗ контакты).
5. Калибровка хода : Отрегулируйте приводной рычаг из нержавеющей стали в соответствии с ходом клапана; проверить функцию защиты от перебега
6. Функциональное тестирование : вручную управляйте клапаном для проверки выходного сигнала переключателя, реакции электромагнитного клапана и функции аварийного отключения.
7. Нормальная работа : после проверки интегрируйте в систему управления; регулярная очистка пресной водой (без агрессивных чистящих средств)

Сценарии применения

Концевой выключатель ITS/APL-510_SS из нержавеющей стали идеально подходит для сценариев управления промышленной арматурой, подверженных высокой коррозии, включая:

• Морская промышленность: судовые клапанные системы, клапаны морских нефтяных платформ (стойкость к коррозии в соленой воде).
• Химическая промышленность: клапаны резервуаров для хранения кислоты/щелочи, управление клапанами химических реакторов (стойкость к агрессивной среде)
• Нефтяная и газовая промышленность: клапаны береговых нефтепромысловых трубопроводов, клапаны опреснительных установок (стойкость к коррозии солевым туманом).
• Продукты питания и напитки: клапаны оборудования для переработки морепродуктов, клапаны линий травления (гигиеничный материал из нержавеющей стали).
• Очистка воды: системы опреснения морской воды, клапаны для очистки промышленных сточных вод (коррозионная водостойкость).
• Горнодобывающая промышленность: Управление дренажными клапанами кислотных шахт (стойкость к кислотной коррозии)

Преимущества для клиентов

• Конструкция из нержавеющей стали исключает вероятность возникновения коррозии – снижает частоту замены на 60 % в агрессивных средах.
• Интегрированная конструкция сокращает время установки на 50 % и утечку воздуха на 80 % по сравнению с переключателями сплит-типа, что снижает затраты на электроэнергию и рабочую силу.
• Защита IP67 + устойчивость к коррозии обеспечивают 99,9% времени безотказной работы в суровых условиях – сокращают время незапланированных простоев
• Пищевая нержавеющая сталь 304 соответствует гигиеническим стандартам FDA/CE и подходит для пищевой и фармацевтической промышленности.
• Универсальная совместимость снижает затраты на складские запасы — один концевой выключатель для тяжелых условий эксплуатации подходит для нескольких клапанов, работающих в агрессивной среде.
• Длительный срок службы (8+ лет) снижает совокупную стоимость владения на 40 % по сравнению с обычными концевыми выключателями.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Как профессиональный производитель и поставщик концевых выключателей, CNHUIER предлагает индивидуальные решения из нержавеющей стали:

• Улучшенный материал: нержавеющая сталь 316L для экстремальных коррозионных условий (например, морской воды с высоким содержанием хлоридов).
• Настройка электромагнитного клапана: варианты напряжения переменного тока 110 В/220 В (вместо стандартного напряжения 24 В постоянного тока)
• Диапазон хода: индивидуальный контроль хода (5–100 мм) для нестандартных клапанов, работающих в агрессивной среде.
• Обработка поверхности: электрополированная нержавеющая сталь для более высоких гигиенических стандартов (фармацевтическое использование).
• Монтаж по индивидуальному заказу: специальные кронштейны из нержавеющей стали для нестандартных приводов клапанов.
• Выходной сигнал: аналоговый выходной сигнал 4–20 мА (в дополнение к количеству переключателей)

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка сертификации материала из нержавеющей стали 304/316L.
2. Прецизионная обработка: обработка деталей из нержавеющей стали на станке с ЧПУ (точность размеров ±0,05 мм).
3. Интегрированная сборка: антистатическая сборка модулей концевого выключателя + электромагнитного клапана.
4. Испытание на коррозию: 1000-часовое испытание в солевом тумане для деталей из нержавеющей стали (согласно ASTM B117).
5. Испытание на утечку воздуха: испытание на 100% герметичность (стандарт ≤0,1 л/мин)
6. Тестирование производительности: проверка точности хода, стабильности контакта и функции дистанционного мониторинга.
7. Заключительная проверка: Комплексная проверка качества перед поставкой (степень квалификации ≥99,8%)

Отзывы и обзоры клиентов

Maersk (Дания) : « Промышленный концевой выключатель ITS/APL-510_SS компании CNHUIER превосходно противостоит коррозии в соленой воде на наших судах – конструкция из нержавеющей стали и встроенный электромагнитный клапан значительно экономят наши затраты на техническое обслуживание, поскольку мы являемся надежным поставщиком концевых выключателей ».

DuPont (США) : « Высококачественный концевой выключатель ITS/APL-510_SS обеспечивает точное управление клапанами наших химических реакторов, а коррозионная стойкость превосходит наши ожидания».

Desalitech (Израиль) : «Мы использовали более 500 таких концевых выключателей из нержавеющей стали в системах опреснения морской воды – отсутствие коррозии за 3 года, лучший концевой выключатель для тяжелых условий эксплуатации для наших применений».

FAQ (часто задаваемые вопросы)

В1: В чем разница между версиями из нержавеющей стали 304 и 316L?

A1: 304 подходит для обычных агрессивных сред (солевой туман/слабая кислота), а 316L – для сильной коррозии (морская вода с высоким содержанием хлоридов/сильная кислота) – мы адаптируем его в качестве производителя концевых выключателей в соответствии с вашими потребностями.

В2: Как сохранить поверхность ITS/APL-510_SS из нержавеющей стали?

A2: регулярно очищайте пресной водой + нейтральным моющим средством; избегайте абразивных чистящих средств – поверхность из нержавеющей стали сохраняет коррозионную стойкость более 8 лет при правильном уходе.

В3: Можно ли заменить встроенный электромагнитный клапан самостоятельно?

A3: Да – модульная конструкция позволяет осуществлять независимую замену электромагнитного клапана без разборки корпуса переключателя из нержавеющей стали, что сокращает время обслуживания на 40%.

Вопрос 4. Совместим ли ITS/APL-510_SS с приводами клапанов из нержавеющей стали?

О4: Да – мы предоставляем изолированные монтажные прокладки для предотвращения гальванической коррозии между переключателем из нержавеющей стали и приводами из не нержавеющей стали.

В5: Каков гарантийный срок ITS/APL-510_SS?

A5: 3-летняя гарантия на весь продукт (лидер в отрасли среди коррозионностойких переключателей) + пожизненная техническая поддержка от CNHUIER.
