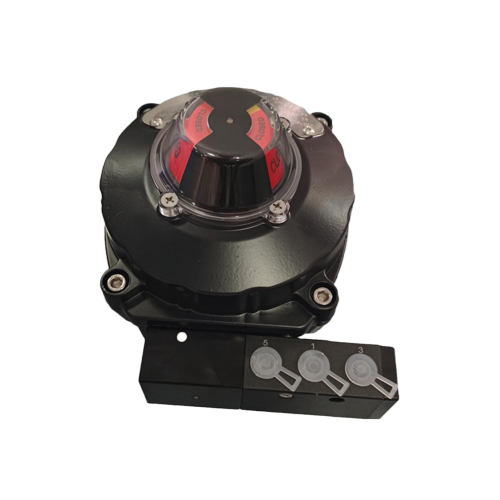

Высококачественный промышленный концевой выключатель

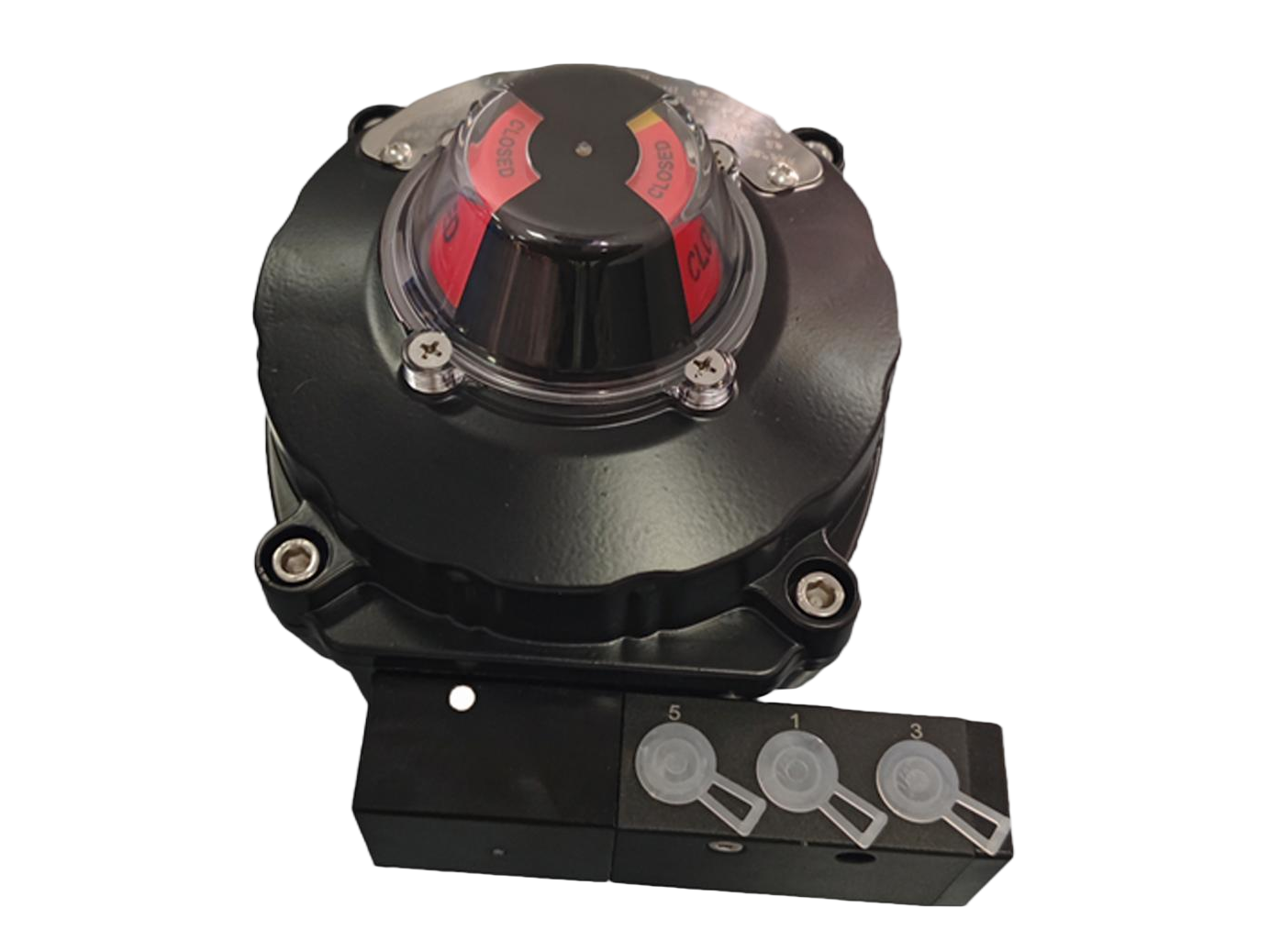

Концевой выключатель (ITS/APL-510_H) — CNHUIER

Обзор продукта

Концевой выключатель ITS/APL-510_H — это встроенное устройство обратной связи по положению, разработанное CNHUIER, ведущим производителем и поставщиком концевых выключателей для глобальной промышленной автоматизации. Являясь высокопроизводительным промышленным концевым выключателем , он точно контролирует состояние открытия/закрытия клапана с помощью механических/сенсорных методов, преобразуя сигналы положения в величины переключателя (нормально открытые/нормально закрытые контакты) для выходных сигналов системы управления. Его уникальная интегрированная конструкция с электромагнитным клапаном решает проблемные места традиционных переключателей сплит-типа (утечка воздуха, большой размер, сложная установка), сохраняя при этом долговечность концевого выключателя для тяжелых условий эксплуатации — идеальное решение для эффективных сценариев управления промышленными клапанами.

Технические характеристики

• Модель продукта : Промышленный концевой выключатель ITS/APL-510_H
• Основная структура : встроенный концевой выключатель + электромагнитный клапан (конструкция 2-в-1).
• Конфигурация контактов : 1НО+1НЗ (SPDT) / 2НО+2НЗ (DPDT) опционально.
• Электрические характеристики : 250 В переменного тока, 5 А/30 В постоянного тока, 5 А (стабильная нагрузочная способность)
• Параметры электромагнитного клапана : 24 В постоянного тока, 0,8 Вт, диапазон давления воздуха 0,1-0,8 МПа (низкая утечка воздуха)
• Рабочая температура : -30℃ ~ +80℃ (широкая адаптируемость к окружающей среде)
• Степень защиты : IP65 (пыленепроницаемость и водонепроницаемость, защита промышленного уровня)
• Точность управления ходом : ±0,2 мм (точная защита от перебега)
• Механический срок службы : ≥10 миллионов операций (долговечная работа)
• Материал : Корпус (алюминиевый сплав, отлитый под давлением), Контакт (сплав серебра), Сердечник клапана (ПТФЭ).
• Размер : 85×65×50 мм (на 30 % меньше, чем у сплит-типа)
• Вес : 150 г (легкая интегрированная конструкция)
• Тип крепления : Стандартный кронштейн/фланцевое крепление (простая установка)
• Совместимость с клапанами : универсально подходит для шаровых кранов, задвижек, дроссельных заслонок, запорных клапанов.

Особенности и преимущества продукта

Основные конкурентные преимущества

• Интегрированная конструкция «2-в-1» : объединяет концевой выключатель и электромагнитный клапан в одном блоке — решает проблему утечки воздуха, больших размеров и сложных проблем установки, характерных для традиционной разделенной конструкции.
• Точный контроль хода : точно ограничивает диапазон открытия клапана, чтобы предотвратить перебег или заклинивание, обеспечивая 100% безопасность работы клапана.
• Высокая надежность и безопасность : Мгновенно активирует сигналы тревоги или аварийное отключение при ненормальном положении клапана – соответствует стандартам промышленной безопасности в качестве высококачественного концевого выключателя.
• Стабильный удаленный мониторинг : сигналы переключения обеспечивают удаленную индикацию/управление состоянием клапана в режиме реального времени, что совместимо с основными промышленными системами управления.
• Низкая утечка воздуха : встроенная конструкция воздушного канала снижает утечку воздуха до ≤0,1 л/мин (на 80 % ниже, чем у продуктов сплит-типа)
• Простота установки и обслуживания : интегрированная конструкция сокращает время установки на 50% по сравнению с коммутаторами сплит-типа; модульная конструкция для быстрой замены компонентов
• Долговечность в тяжелых условиях : как вариант концевого выключателя для тяжелых условий эксплуатации , он выдерживает высокочастотную работу и суровые промышленные условия (пыль/влажность/вибрация).

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите промышленный концевой выключатель ITS/APL-510_H на наличие повреждений; проверьте герметичность электромагнитного клапана и целостность контактов
2. Механический монтаж : Закрепите встроенный переключатель на приводе клапана с помощью кронштейна; отрегулируйте рычаг хода так, чтобы он соответствовал диапазону открытия/закрытия клапана.
3. Соединение воздушного канала : Подключите встроенный электромагнитный клапан к источнику воздуха (используйте стандартную воздушную трубу, избегайте утечки воздуха).
4. Электрическая проводка : Подключите источник питания (24 В постоянного тока для электромагнитного клапана) и линию управляющего сигнала (четко различайте контакты НО/НЗ).
5. Калибровка хода : Отрегулируйте винт ограничения хода, чтобы установить диапазон открытия/закрытия клапана; проверить функцию защиты от перебега
6. Функциональное тестирование : вручную управляйте клапаном, чтобы проверить выходной сигнал переключателя, реакцию электромагнитного клапана и функцию аварийного отключения.
7. Нормальная работа : после проверки интегрируйте в систему управления; регулярно контролировать давление воздуха и состояние переключателя

Сценарии применения

Встроенный концевой выключатель ITS/APL-510_H широко применяется в промышленных системах, требующих эффективного управления клапанами, в том числе:

• Автоматизированные производственные линии: механическое оборудование управления клапанами (уменьшает монтажное пространство)
• Нефтехимическая промышленность: общий контроль технологических клапанов (низкая утечка воздуха экономит энергию)
• Водоочистка: клапанные системы очистных сооружений (простое обслуживание в суровых условиях)
• Продукты питания и напитки: Управление клапаном разливочной машины (компактная конструкция подходит для узкого пространства для оборудования)
• Фармацевтическая промышленность: клапанные системы для чистых помещений (низкая утечка соответствует гигиеническим стандартам)
• Машиностроение: управление гидравлическими/пневматическими клапанами (интегрированная конструкция снижает сложность трубопровода)

Преимущества для клиентов

• Комплексная конструкция сокращает пространство для установки на 30 % и время установки на 50 %, что значительно снижает затраты на рабочую силу на месте.
• Низкая утечка воздуха (≤0,1 л/мин) сокращает потребление сжатого воздуха на 25% в год, снижая затраты на электроэнергию.
• Точный контроль хода предотвращает перебег/заклинивание клапана – сокращает время простоя производства на 80 %
• Конструкция «2-в-1» снижает затраты на приобретение компонентов и техническое обслуживание на 30 % по сравнению с изделиями сплит-типа.
• Универсальная совместимость позволяет избежать дополнительных затрат на адаптер – один переключатель подходит для нескольких типов клапанов.
• Долговечность промышленного уровня снижает частоту замены – продлевает срок службы до 6+ лет.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Как профессиональный производитель и поставщик концевых выключателей, CNHUIER предлагает индивидуальные решения для встроенных выключателей:

• Настройка электромагнитного клапана: варианты напряжения переменного тока 110 В/220 В (вместо стандартного напряжения 24 В постоянного тока)
• Диапазон хода: индивидуальный диапазон регулирования хода (5–100 мм) для нестандартных клапанов.
• Обновление материала: антикоррозионное покрытие для применения в химической промышленности.
• Выходной сигнал: аналоговый выходной сигнал 4–20 мА (в дополнение к количеству переключателей)
• Монтаж по индивидуальному заказу: специальные кронштейны для нестандартных приводов клапанов.
• Настройка этикетки: многоязычные этикетки (английский/испанский/немецкий) для мировых рынков.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества корпуса из алюминиевого сплава и контактов из серебряного сплава.
2. Прецизионная обработка: обработка на станках с ЧПУ интегрированного воздушного канала и механической конструкции.
3. Сборка компонентов: Антистатическая сборка модулей концевого выключателя и электромагнитного клапана.
4. Испытание на утечку воздуха: испытание на 100% герметичность встроенного электромагнитного клапана (стандартно ≤0,1 л/мин)
5. Тестирование производительности: проверка точности управления ходом, стабильности контакта и функции дистанционного мониторинга.
6. Тест на адаптацию к окружающей среде: имитируйте среду с высокой/низкой температурой и влажностью.
7. Заключительная проверка: Комплексная проверка качества перед поставкой (степень квалификации ≥99,8%)

Отзывы и обзоры клиентов

BASF SE (Германия) : « Промышленный концевой выключатель ITS/APL-510_H компании CNHUIER полностью решает нашу проблему утечки воздуха – интегрированная конструкция сокращает наши затраты на техническое обслуживание на 30%, это действительно высококачественный концевой выключатель ».

Компания 3M (США) : «Встроенная конструкция этого концевого выключателя 2-в-1 экономит ценное пространство для установки на наших производственных линиях, а точность управления ходом превосходна».

Veolia Environment (Франция) : «Являясь нашим долгосрочным поставщиком концевых выключателей , интегрированные переключатели CNHUIER используются в наших системах водоподготовки в течение 2 лет без сбоев – настоятельно рекомендуется».

FAQ (часто задаваемые вопросы)

В1: В чем основное преимущество интегрированной конструкции по сравнению с концевыми выключателями сплит-типа?

A1: Интегрированная конструкция исключает утечку воздуха в точках подключения, уменьшает пространство для установки на 30% и сокращает время установки на 50%, решая основные проблемы традиционных сплит-продуктов.

В2: Как обслуживать встроенный электромагнитный клапан ITS/APL-510_H?

A2: В сердечнике электромагнитного клапана используется самосмазывающийся материал ПТФЭ; Достаточно регулярной очистки (каждые 6 месяцев) сухим воздухом – нет необходимости в частой замене, поскольку концевой выключатель для тяжелых условий эксплуатации .

В3: Можно ли отключить электромагнитный клапан, если он не нужен?

A3: Да – встроенный электромагнитный клапан имеет независимую цепь, которую можно отключить, не влияя на нормальную работу функции концевого выключателя.

Вопрос 4. Совместим ли ITS/APL-510_H со старыми позициями установки сплит-переключателей?

A4: Да – его компактный размер и стандартный монтажный интерфейс полностью совместимы с традиционными положениями установки сплит-переключателя, нет необходимости модифицировать привод клапана.

В5: Каков гарантийный срок ITS/APL-510_H?

A5: 2-летняя гарантия на весь продукт (на 1 год дольше, чем в среднем по отрасли) + пожизненная техническая поддержка от CNHUIER, профессионального производителя концевых выключателей .
