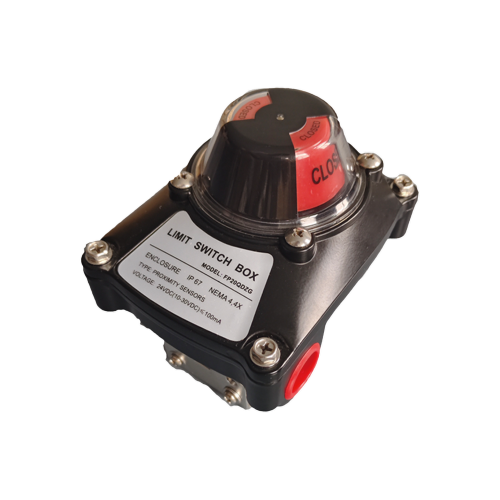

Концевой выключатель для тяжелых условий эксплуатации

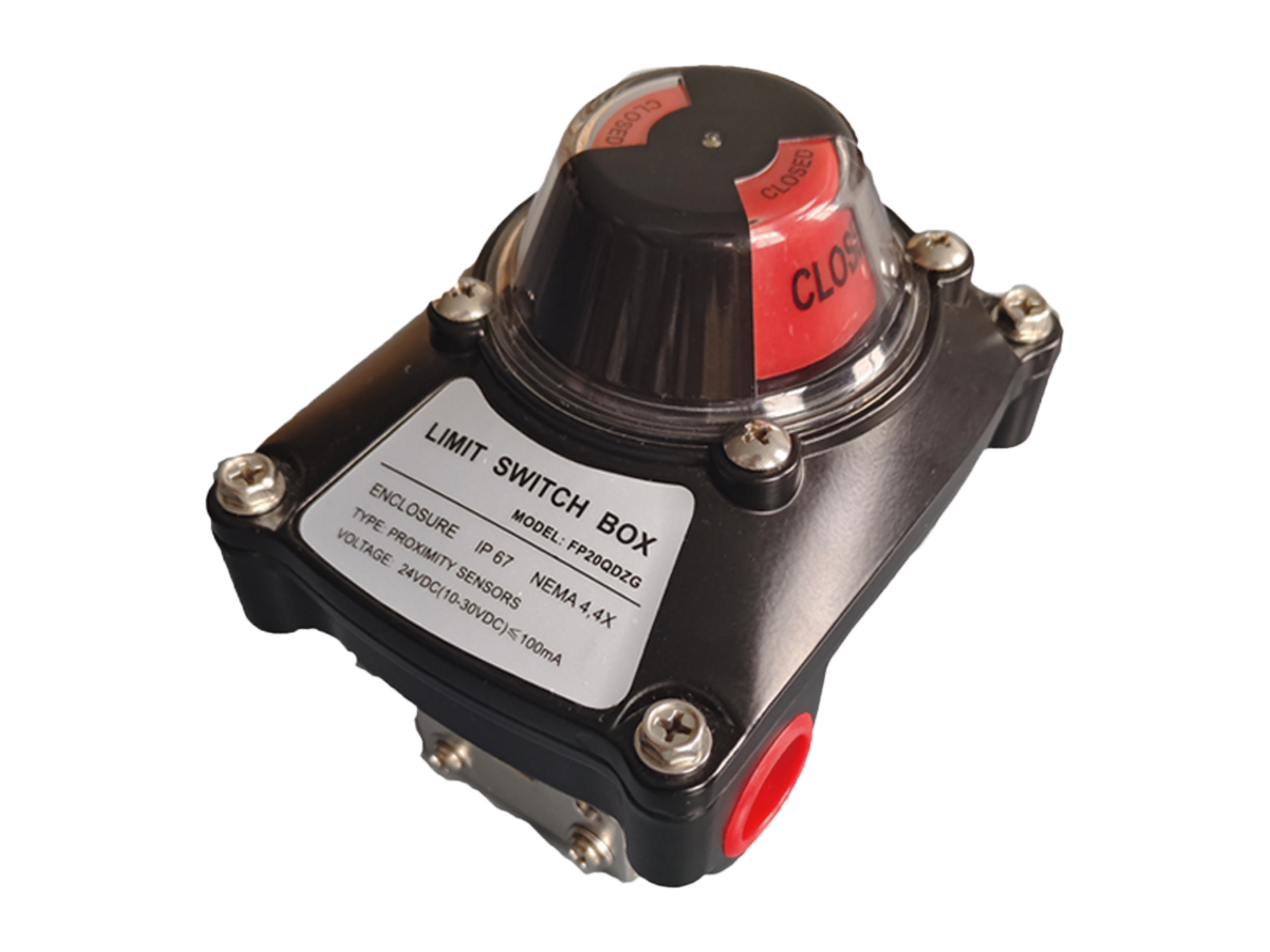

Высококачественный концевой выключатель (APL-210) - CNHUIER

Обзор продукта

Высококачественный концевой выключатель APL-210 — это профессиональное устройство обратной связи по положению, разработанное CNHUIER, ведущим производителем и поставщиком концевых выключателей во всем мире. Разработанный для промышленных клапанных систем, он точно контролирует состояние открытия/закрытия клапанов механическими/сенсорными методами, преобразуя сигналы положения в величины переключателей (нормально открытые/нормально закрытые контакты) для вывода в системы управления. Прочная конструкция и надежная работа делают его предпочтительным концевым выключателем для тяжелых условий эксплуатации в сценариях промышленной автоматизации.

Технические характеристики

• Модель продукта : Промышленный концевой выключатель APL-210
• Конфигурация контактов : 1НО + 1НЗ (SPDT) / 2НО + 2НЗ (DPDT) опционально.
• Электрические характеристики : 250 В переменного тока, 5 А/30 В постоянного тока, 5 А (стабильная допустимая нагрузка по току)
• Рабочая температура : -40℃ ~ +80℃ (широкая адаптируемость к окружающей среде)
• Степень защиты : IP67 (пыле- и водонепроницаемость, подходит для суровых промышленных условий)
• Усилие срабатывания : 5 Н ~ 15 Н (регулируется в зависимости от типа клапана)
• Механический срок службы : ≥10 миллионов операций (высокая долговечность)
• Электрический срок службы : ≥1 миллиона операций (стабильные электрические характеристики)
• Материал : Корпус (алюминиевый сплав, отлитый под давлением), Контакт (сплав серебра).
• Тип подключения : Кабельный ввод/монтаж на DIN-рейку (опционально).
• Совместимость с клапанами : универсально подходит для шаровых кранов, задвижек, дроссельных заслонок и т. д.

Особенности и преимущества продукта

Основные конкурентные преимущества

• Превосходное качество и долговечность : в качестве высококачественного концевого выключателя используется корпус из литого под давлением алюминия и контакты из серебряного сплава, устойчивые к коррозии/ударам, срок службы на 30% дольше, чем у обычных концевых выключателей.
• Точный контроль хода : точно ограничивает диапазон открытия клапана, предотвращая перебег или заклинивание – обеспечивает безопасность и стабильность работы клапана.
• Надежная защита : запускает сигналы тревоги или аварийное отключение (например, аварийный запорный клапан), когда клапан находится в ненормальном положении, что позволяет избежать производственных аварий.
• Возможность удаленного мониторинга : сигналы переключения обеспечивают удаленную индикацию/управление состоянием клапана в режиме реального времени, повышая уровень автоматизации промышленных систем.
• Работа в тяжелых условиях : как концевой выключатель для тяжелых условий эксплуатации , он адаптируется к высокочастотной работе и суровым промышленным условиям (высокая температура/влажность/пыль).
• Простая установка и обслуживание : модульная конструкция, универсальный монтажный интерфейс, для установки/замены не требуются профессиональные инструменты.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите промышленный концевой выключатель APL-210 на наличие повреждений; подтвердить совместимость с целевым типом клапана
2. Механический монтаж : закрепите концевой выключатель на приводе клапана с помощью монтажного кронштейна, отрегулируйте спусковой рычаг в соответствии с диапазоном хода клапана.
3. Электрическое подключение : Подключите контакты переключателя к системе управления (различайте контакты NO/NC) в соответствии со схемой подключения.
4. Калибровка параметров : Отрегулируйте силу срабатывания и предел хода в соответствии с ходом открытия/закрытия клапана.
5. Функциональное тестирование : Вручную управляйте клапаном, чтобы проверить выходной сигнал переключателя, убедиться в том, что функции управления ходом и защиты работают нормально.
6. Нормальная работа : после прохождения испытаний интегрируйтесь в систему управления для формальной эксплуатации; регулярно проверять состояние переключателя

Сценарии применения

Промышленный концевой выключатель APL-210 широко применяется в системах промышленной автоматизации, требующих контроля положения клапана, в том числе:

• Нефтегазовая промышленность: системы трубопроводной арматуры, управление технологическими процессами нефтеперерабатывающих заводов.
• Химическая промышленность: управление клапанами реакторов, клапаны резервуаров для хранения опасных химикатов.
• Водоочистная промышленность: мониторинг клапанов водоснабжения/дренажа, системы очистки сточных вод.
• Энергетика: Управление клапанами котлов теплоэлектростанций, газотурбинные системы.
• Обрабатывающая промышленность: Автоматизированное управление клапанами производственных линий, защита механического оборудования.

Преимущества для клиентов

• Повысьте безопасность эксплуатации арматуры, сократите несчастные случаи на производстве, вызванные отказом арматуры, на 90%+
• Реализуйте удаленный мониторинг состояния клапана, сократите затраты на рабочую силу для проверки на месте более чем на 40 %.
• Высокая долговечность сокращает частоту обслуживания/замены, что снижает ежегодные эксплуатационные расходы на 25 %.
• Универсальная совместимость позволяет избежать дополнительных затрат на адаптеры, сокращает цикл установки на 30 %
• Степень защиты IP67 адаптируется к суровым условиям, нет необходимости в частом обслуживании в пыльных и влажных местах.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Как профессиональный производитель и поставщик концевых выключателей, CNHUIER предлагает индивидуальную настройку:

• Конфигурация контактов: настройка количества НО/НЗ контактов (1НО+1НЗ / 2НО+2НЗ / 3НО+3НЗ)
• Тип монтажа: нестандартный размер кабельного ввода, монтаж на DIN-рейку или фланцевый монтаж.
• Уровень защиты: стандарт IP67/сверхвысокая защита IP68 (для подводного применения)
• Персонализация материала: специальное антикоррозионное покрытие для морской/химической агрессивной среды.
• Выход сигнала: выход аналогового сигнала (4–20 мА) опционально (в дополнение к количеству переключателей)

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества корпуса из алюминиевого сплава и контактов из серебряного сплава.
2. Прецизионная обработка: обработка деталей корпуса и спускового механизма на станке с ЧПУ для обеспечения точности размеров.
3. Сборка: Антистатическая сборка внутренних электрических компонентов и контактных модулей.
4. Тестирование производительности: проверка контактного сопротивления, силы срабатывания и электрического срока службы каждого устройства.
5. Экологические испытания: имитируйте среду с высокой температурой/влажностью/пылью для проверки эффективности защиты.
6. Калибровка: отрегулируйте предел хода и усилие срабатывания в соответствии со стандартными требованиями.
7. Заключительная проверка: Комплексная проверка качества перед поставкой (степень квалификации ≥99,8%)

Отзывы и обзоры клиентов

Siemens AG (Германия) : « Высококачественный концевой выключатель CNHUIER используется в клапанных системах наших химических заводов в течение 3 лет – отсутствие сбоев, стабильная работа в агрессивных средах, настоятельно рекомендуется».

Шлюмберже (США) : « Концевой выключатель для тяжелых условий эксплуатации APL-210 идеально адаптируется к суровым условиям нашего нефтяного месторождения, а функция удаленного мониторинга значительно снижает объем работ по техническому обслуживанию на месте».

Veolia Environment (Франция) : «Являясь долгосрочным поставщиком концевых выключателей , продукция CNHUIER отвечает нашим строгим требованиям к системам очистки воды, а услуги по индивидуальному заказу очень профессиональные».

FAQ (часто задаваемые вопросы)

В1: В чем разница между НО (нормально открытыми) и НЗ (нормально закрытыми) контактами?

A1: НО контакты разомкнуты в нормальном состоянии и закрываются, когда клапан достигает предельного положения; НЗ контакты закрыты в нормальном состоянии и разомкнуты при срабатывании – можно настроить в соответствии с требованиями системы управления.

В2: Можно ли использовать APL-210 во взрывоопасных средах?

О2: Да – мы предлагаем сертифицированные ATEX взрывозащищенные версии этого промышленного концевого выключателя для опасных сред в нефтяной/химической промышленности.

В3: Каков срок службы концевого выключателя APL-210?

A3: Механический срок службы ≥10 миллионов операций, электрический срок службы ≥1 миллиона операций – при нормальном использовании он может стабильно работать более 5 лет.

Вопрос 4: Совместим ли APL-210 со всеми типами клапанов?

A4: Он универсально совместим с клапанами основного потока (шаровыми кранами/задвижками/задвижками-бабочками и т. д.), и мы предоставляем индивидуальные монтажные кронштейны для специальных клапанов.

В5: Каков гарантийный срок APL-210?

A5: 2-летняя гарантия на весь продукт с пожизненной поддержкой по техническому обслуживанию. Как надежный производитель концевых выключателей , мы обеспечиваем своевременное послепродажное обслуживание по всему миру.
