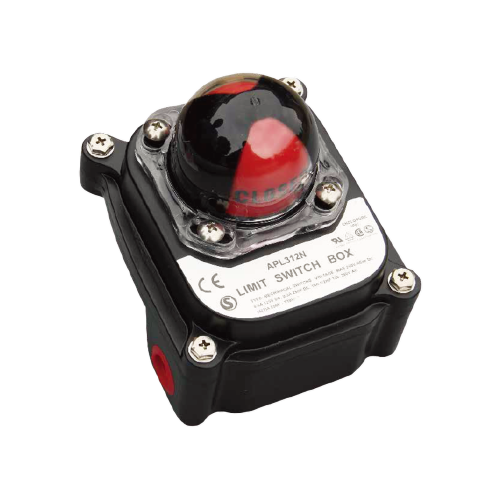

Высокоточный механический концевой выключатель

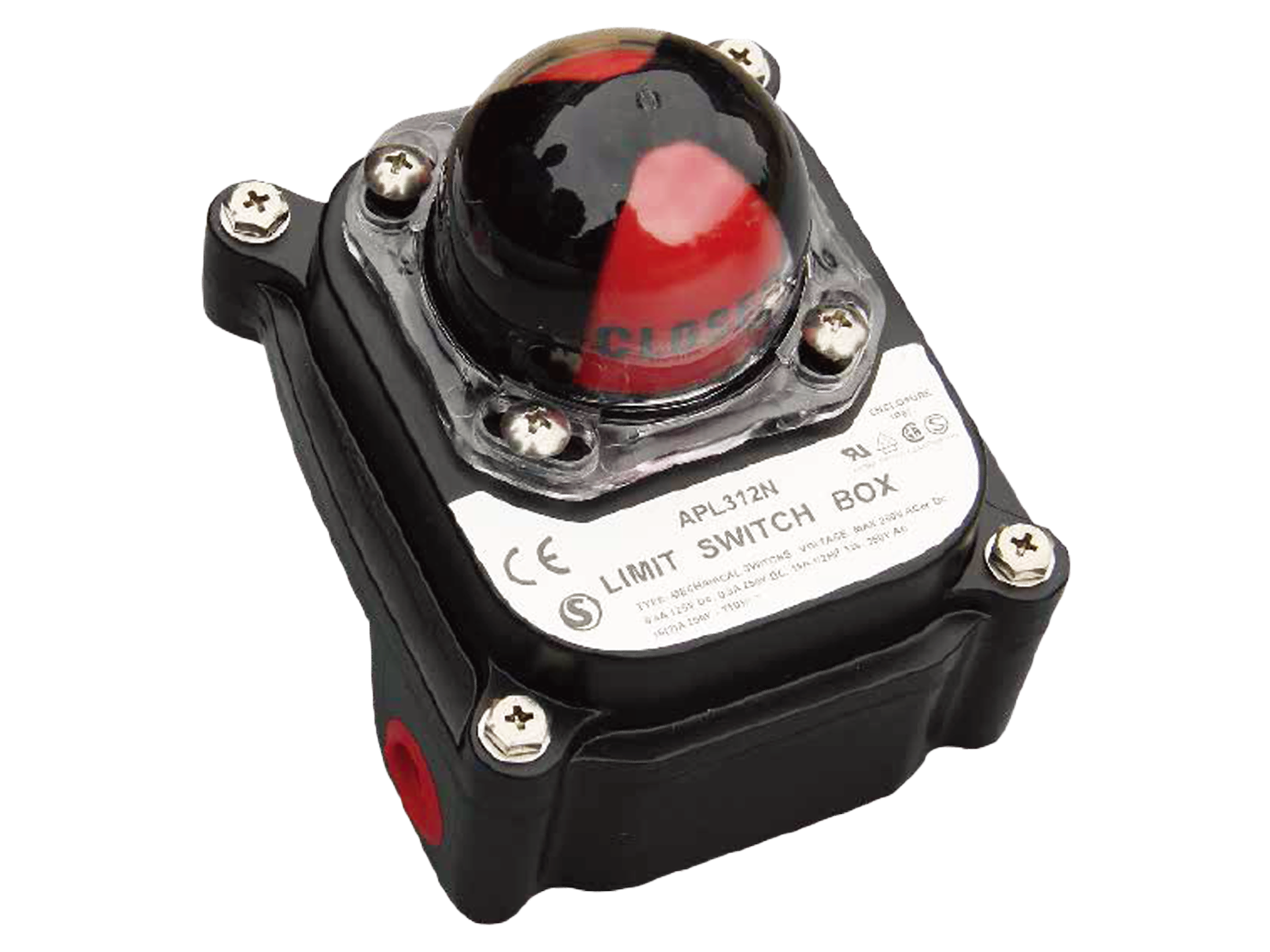

Высокопроизводительный концевой выключатель (APL-310) — CNHUIER

Обзор продукта

Высокопроизводительный концевой выключатель APL-310 — это устройство с обратной связью по положению премиум-класса, разработанное CNHUIER, надежным производителем и поставщиком концевых выключателей на мировых промышленных рынках. Разработанный для клапанных систем с высокими требованиями, он точно контролирует состояние открытия/закрытия клапана с помощью механических/сенсорных методов, преобразовывая сигналы положения в величины переключателей (нормально открытые/нормально закрытые контакты) для выходных сигналов системы управления. Его улучшенные характеристики и прочная конструкция делают его высококлассным концевым выключателем для тяжелых условий эксплуатации для критически важных приложений промышленной автоматизации.

Технические характеристики

• Модель продукта : Промышленный концевой выключатель APL-310
• Конфигурация контактов : 1НО+1НЗ (SPDT)/2НО+2НЗ (DPDT)/3НО+3НЗ опционально
• Электрические характеристики : 380 В переменного тока, 10 А/48 В постоянного тока, 10 А (высокая нагрузочная способность)
• Рабочая температура : -50℃ ~ +90℃ (адаптируемость к экстремальным температурам)
• Степень защиты : IP68 (пыленепроницаемость, водонепроницаемость, возможность погружения на глубину до 1 м)
• Точность срабатывания : ±0,1 мм (высокоточное управление перемещением)
• Механический срок службы : ≥15 миллионов операций (сверхнадежная работа)
• Электрический срок службы : ≥2 миллионов операций (стабильные характеристики контактов)
• Материал : Корпус (высококачественный литой алюминиевый сплав с антикоррозийным покрытием), Контакт (позолоченный серебряный сплав).
• Тип монтажа : Фланцевый монтаж / DIN-рейка / монтаж на кронштейне опционально.
• Совместимость с клапанами : универсально подходит для шаровых кранов, задвижек, дроссельных заслонок, запорных клапанов.

Особенности и преимущества продукта

Основные конкурентные преимущества

• Превосходная высокопроизводительная конструкция : превосходит отраслевые стандарты благодаря высокой грузоподъемности и точности срабатывания ±0,1 мм. Производительность на 50 % выше, чем у обычных концевых выключателей.
• Прецизионный контроль хода : точно ограничивает диапазон открытия клапана, чтобы предотвратить перебег/заклинивание, обеспечивая 100% безопасность работы клапана в критических процессах.
• Надежная защита : Мгновенно активирует сигналы тревоги или аварийное отключение (например, аварийный запорный клапан) при ненормальном положении клапана, что позволяет избежать катастрофических производственных аварий.
• Беспрепятственный удаленный мониторинг : сигналы переключения позволяют удаленно отображать/контролировать состояние клапана в режиме реального времени, повышая автоматизацию промышленных систем на 35%.
• Долговечность в тяжелых условиях : как концевой выключатель для тяжелых условий эксплуатации , он выдерживает высокочастотную работу и суровые условия окружающей среды (коррозия, вибрация, экстремальные температуры).
• Высококачественная сборка : Высококачественный концевой выключатель с позолоченными серебряными контактами и антикоррозийным корпусом – срок службы увеличен до 8+ лет.
• Простая интеграция : конструкция Plug-and-Play с универсальными интерфейсами, для системной интеграции не требуется сложное программирование.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите промышленный концевой выключатель APL-310 на наличие повреждений; подтвердить совместимость с целевым типом клапана и системой управления
2. Механический монтаж : Закрепите концевой выключатель на приводе клапана с помощью специального кронштейна; совместите спусковой рычаг с диапазоном хода клапана и зафиксируйте его на месте
3. Электрическая проводка : Подключите НО/НЗ контакты к системе управления согласно электрической схеме (бесполярная конструкция для простоты подключения).
4. Точная калибровка : отрегулируйте точность срабатывания и предел хода в соответствии с ходом открытия/закрытия клапана (инструмент для калибровки входит в комплект).
5. Функциональное тестирование : вручную управляйте клапаном для проверки выходного сигнала переключения, функций управления ходом и защиты.
6. Системная интеграция : подключение к центральной системе управления; протестировать функции удаленного мониторинга и реагирования на чрезвычайные ситуации
7. Нормальная работа : после полной проверки разверните для формального использования; проводить ежеквартальные проверки технического состояния

Сценарии применения

Промышленный концевой выключатель APL-310 идеально подходит для сценариев высокопроизводительного мониторинга промышленной арматуры, включая:

• Нефтегазовая промышленность: морские нефтяные платформы, трубопроводная арматура высокого давления, хранилища СПГ.
• Химическая промышленность: клапаны высокотемпературных реакторов, системы транспортировки опасных химикатов.
• Производство электроэнергии: системы вспомогательной арматуры атомных электростанций, клапаны котлов теплоэлектростанций.
• Горнодобывающая промышленность: управление подземной арматурой, системы автоматизации обогатительных предприятий.
• Морская промышленность: судовые клапанные системы (стойкость к коррозии в соленой воде).

Преимущества для клиентов

• Устраните риски безопасности, связанные с клапанами, в критических процессах, сократите время незапланированных простоев на 85 %
• Высокоточный контроль повышает стабильность производственного процесса, увеличивая выход продукции на 15 %.
• Дистанционный мониторинг сокращает затраты на проверку на месте на 45 % и снижает трудозатраты.
• Сверхнадежная конструкция снижает затраты на обслуживание/замену на 30 % в год.
• Защита IP68 исключает риски сбоев в суровых условиях, обеспечивая 99,9% времени безотказной работы.
• Универсальная совместимость снижает затраты на складские запасы (один переключатель подходит для нескольких типов клапанов)

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Как профессиональный производитель и поставщик концевых выключателей, CNHUIER предлагает индивидуальные решения:

• Конфигурация контактов: индивидуальное количество НО/НЗ (до 4НО+4НЗ) для сложных систем управления.
• Улучшенный материал: корпус из титанового сплава для эксплуатации в условиях экстремальной коррозии (например, на морских судах или на нефтяных месторождениях).
• Выход сигнала: выход аналогового сигнала (4–20 мА) или цифрового сигнала (RS485) опционально.
• Монтаж по индивидуальному заказу: специальные кронштейны для нестандартных типов клапанов или мест установки.
• Этикетка и документация: многоязычные этикетки/руководства (английский/испанский/немецкий/китайский)
• Класс взрывозащиты: Custom ATEX Ex ia IIC T6 Ga для опасных сред с нулевой зоной.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества корпуса из алюминиевого сплава и позолоченных серебряных контактов.
2. Прецизионная обработка: 5-осевая обработка с ЧПУ, обеспечивающая точность размеров ±0,05 мм.
3. Автоматизированная сборка: роботизированная сборка внутренних компонентов во избежание человеческой ошибки.
4. Тестирование производительности: циклическое переключение при высоких/низких температурах, испытания на вибрацию и испытания на электрическую нагрузку.
5. Испытание IP68: испытание на погружение для проверки водонепроницаемости (глубина 1 м в течение 24 часов).
6. Калибровка: Лазерная калибровка точности срабатывания в соответствии со стандартом ±0,1 мм.
7. Заключительная проверка: 100% функциональное тестирование перед поставкой (степень квалификации ≥99,9%)

Отзывы и обзоры клиентов

ExxonMobil (США) : « Концевой выключатель для тяжелых условий эксплуатации APL-310 компании CNHUIER безупречно работает на наших морских платформах в течение 3 лет – выдерживает коррозию в соленой воде и экстремальные температуры, значительно превосходя наши ожидания».

BASF SE (Германия) : « Высококачественный концевой выключатель APL-310 обеспечивает точное управление клапанами наших химических реакторов, а функция дистанционного мониторинга значительно снизила наши затраты на техническое обслуживание».

Китайская национальная нефтяная корпорация : «Являясь нашим долгосрочным поставщиком концевых выключателей , взрывозащищенные концевые выключатели CNHUIER полностью соответствуют нашим требованиям безопасности на нефтяных месторождениях».

FAQ (часто задаваемые вопросы)

Вопрос 1: Что делает APL-310 «высокопроизводительным» концевым выключателем?

A1: Он имеет более высокую нагрузочную способность (10 А по сравнению с промышленными 5 А), точность срабатывания ± 0,1 мм, защиту IP68 и 15 миллионов механических операций - все это превышает стандартные промышленные концевые выключатели.

В2: Можно ли использовать APL-310 под водой?

A2: Да – степень защиты IP68 допускает погружение на глубину до 1 м на 24 часа; мы предлагаем более глубокую настройку погружения для морских применений.

В3: Как APL-310 обеспечивает безопасность во взрывоопасных средах?

A3: Наша сертифицированная версия ATEX/IECEx соответствует стандарту Ex ia IIC T6 Ga и подходит для опасных сред с нулевой зоной в нефтяной/химической промышленности.

В4: Каков гарантийный срок APL-310?

A4: 3-летняя гарантия на весь продукт (на 2 года дольше, чем в среднем по отрасли) + пожизненная техническая поддержка от CNHUIER.

В5: Доступна ли техническая поддержка на месте установки?

О5: Да. Будучи мировым производителем концевых выключателей , мы предоставляем рекомендации по установке на месте и проводим обучение для крупных проектов по всему миру.
