Усовершенствованный механический концевой выключатель

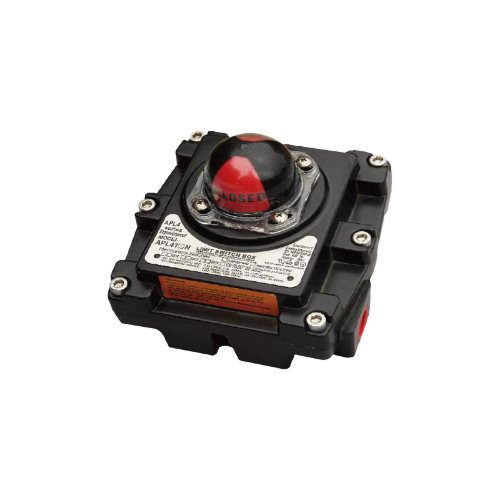

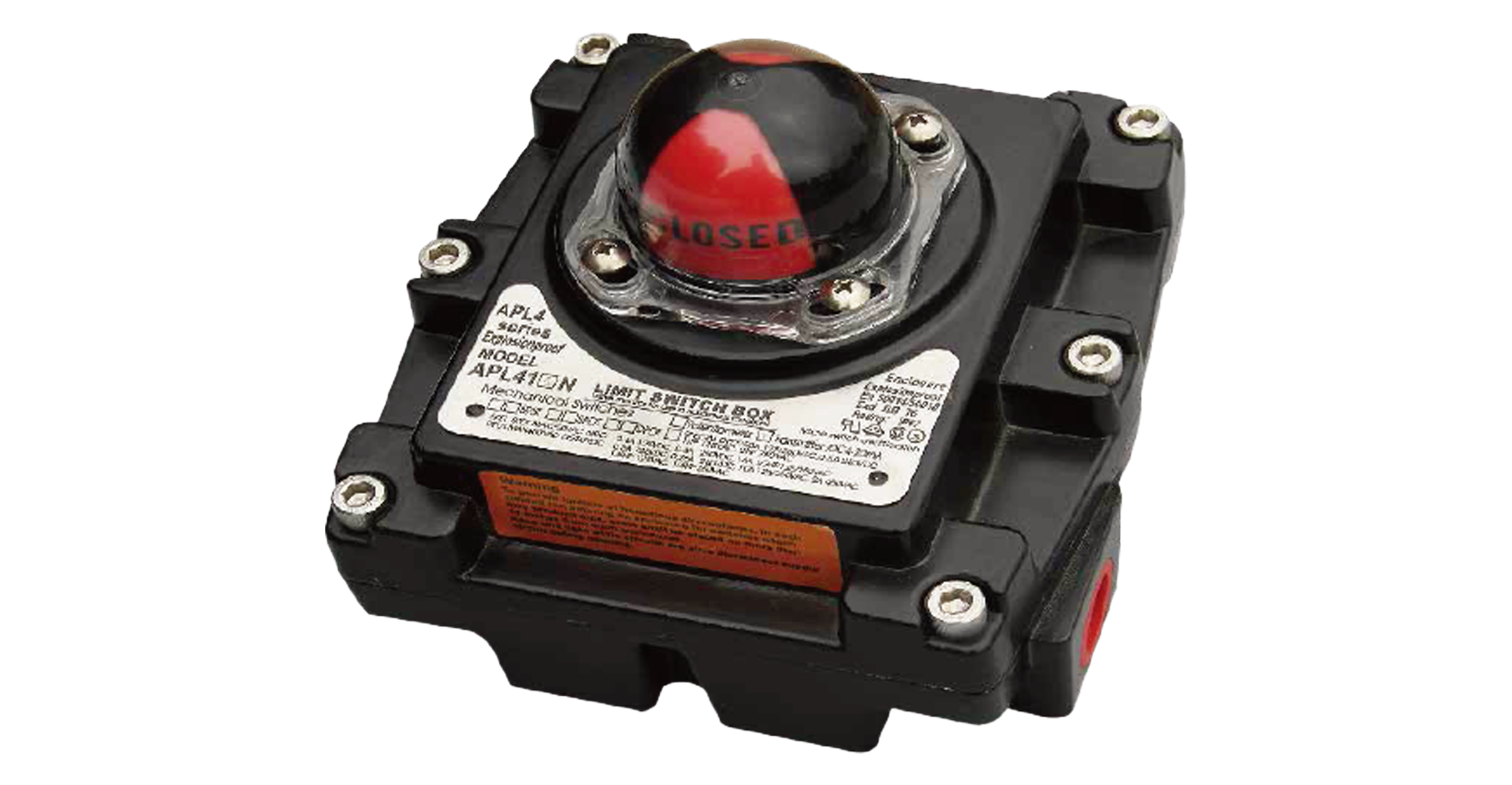

Концевой выключатель компактной конструкции (APL-410) — CNHUIER

Обзор продукта

Концевой выключатель компактной конструкции APL-410 — это компактное устройство с обратной связью по положению, разработанное CNHUIER, ведущим производителем и поставщиком концевых выключателей для глобальной промышленной автоматизации. Разработанный для клапанных систем с плотным монтажом, он точно контролирует состояние открытия/закрытия клапана с помощью механических/сенсорных методов, преобразуя сигналы положения в величины переключателей (нормально открытые/нормально закрытые контакты) для выходных сигналов системы управления. Несмотря на свои компактные размеры, он сохраняет надежность концевого выключателя для тяжелых условий эксплуатации , что делает его идеальным для промышленного применения в условиях ограниченного пространства.

Технические характеристики

• Модель продукта : Промышленный концевой выключатель APL-410
• Размер : 65×58×42 мм (компактный размер, на 40 % меньше, чем у стандартных концевых выключателей)
• Вес : 85 г (сверхлегкий для легкой установки на небольшие клапаны)
• Конфигурация контактов : 1НО+1НЗ (SPDT) / 2НО+2НЗ (DPDT) опционально.
• Электрические характеристики : 250 В переменного тока, 5 А/30 В постоянного тока, 5 А (стабильная нагрузочная способность)
• Рабочая температура : -40℃ ~ +80℃ (широкая адаптируемость к окружающей среде)
• Степень защиты : IP67 (пыле- и водонепроницаемость, подходит для суровых условий)
• Точность срабатывания : ±0,2 мм (высокая точность, несмотря на компактный размер)
• Механический срок службы : ≥10 миллионов операций (долговечная работа)
• Материал : корпус (высокопрочный пластик + литой алюминиевый сплав), контакт (сплав серебра).
• Тип монтажа : Мини-фланец/зажим/кронштейн (установка с экономией места)
• Совместимость с клапанами : Подходит для небольших/микрошаровых кранов, дроссельных клапанов, игольчатых клапанов.

Особенности и преимущества продукта

Основные конкурентные преимущества

• Сверхкомпактная конструкция : размеры 65×58×42 мм подходят для установки в ограниченном пространстве (например, компактные клапанные блоки, узкие машинные шкафы) – решает проблему пространственных ограничений в промышленных системах.
• Высокоточное управление ходом : точно ограничивает диапазон открытия клапана, чтобы предотвратить перебег/заклинивание, сохраняя точность ±0,2 мм даже при миниатюрной конструкции.
• Надежная защита : запускает сигналы тревоги/аварийное отключение при ненормальном положении клапана, тот же уровень безопасности, что и у стандартного концевого выключателя высокого качества.
• Возможность удаленного мониторинга : сигналы переключения позволяют удаленно отслеживать состояние клапана в режиме реального времени, без ущерба для функциональности, несмотря на небольшой размер.
• Производительность в тяжелых условиях при миниатюрном размере : как вариант концевого выключателя для тяжелых условий эксплуатации он выдерживает высокочастотную работу (10 миллионов механических циклов) и суровые промышленные условия.
• Простая установка и интеграция : конструкция с защелками, сложные инструменты не требуются – время установки сокращается на 50 %.
• Коррозионная стойкость : Корпус из инженерного пластика устойчив к химической коррозии, подходит для химического/фармацевтического применения.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите промышленный концевой выключатель APL-410 на наличие повреждений; Подтвердите соответствие целевому малому типу клапана
2. Подтверждение места : убедитесь, что в зоне установки имеется зазор ≥70×60×45 мм (соответствует компактному размеру).
3. Механический монтаж : закрепите концевой выключатель на приводе клапана с помощью зажима/кронштейна (для большинства небольших клапанов сверление не требуется).
4. Электрическое подключение : Подключите НО/НЗ контакты к системе управления (компактные клеммы экономят место)
5. Точная калибровка : отрегулируйте приводной рычаг в соответствии с диапазоном хода клапана (мини-калибровочный инструмент входит в комплект).
6. Функциональное тестирование : вручную управляйте небольшим клапаном для проверки выходного сигнала переключателя и функций защиты.
7. Нормальная работа : после проверки интегрируйте в систему управления; не требуется регулярный осмотр благодаря прочной конструкции

Сценарии применения

Концевой выключатель компактной конструкции APL-410 идеально подходит для промышленных систем с ограниченным пространством, включая:

• Медицинское оборудование: Мини-клапанные системы фармацевтического производства, клапаны для медицинских газопроводов.
• Пищевая промышленность и производство напитков: компактные клапаны для разливочных машин, мелкосерийное пивоваренное оборудование.
• Приборы: контроль клапанов аналитических приборов, системы обработки лабораторных жидкостей.
• Системы HVAC: мониторинг небольших кондиционеров/вентиляционных клапанов, компактные холодильные установки.
• Автомобильная промышленность: системы клапанов моторного отсека (в ограниченном пространстве для установки).
• Производство электроники: управление микроклапаном линии по производству полупроводников

Преимущества для клиентов

• Устраняет ограничения по пространству в компактных промышленных системах – обеспечивает мониторинг клапанов в местах, где не могут разместиться стандартные концевые выключатели
• Легкая и простая установка снижает трудозатраты на 40% для небольших клапанных систем.
• Высокоточный контроль повышает стабильность качества продукции на миниатюрных производственных линиях (например, фармацевтика/электроника).
• Защита IP67 обеспечивает надежную работу в суровых условиях, сокращая затраты на техническое обслуживание на 25 %.
• Универсальная совместимость с небольшими клапанами снижает затраты на складские запасы (один переключатель подходит для нескольких типов мини-клапанов)
• Компактная конструкция обеспечивает более плотную компоновку клапанного блока, увеличивая использование пространства для оборудования на 30 %.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Как профессиональный производитель и поставщик концевых выключателей, компания CNHUIER предлагает индивидуальные компактные решения:

• Настройка размеров: Ультрамини-версия (50×45×35 мм) для экстремальных условий ограниченного пространства.
• Обновление материала: корпус из пищевого пластика для пищевой промышленности, производства напитков и фармацевтических препаратов.
• Монтаж по индивидуальному заказу: специальные зажимные кронштейны для нестандартных небольших клапанов.
• Выходной сигнал: мини-аналоговый выходной сигнал 4–20 мА (в дополнение к количеству переключателей)
• Настройка цвета: черный/белый/красный корпус для цветовой маркировки системы

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества контактов из высокопрочного конструкционного пластика и сплава серебра.
2. Прецизионная миниатюризация: микрообработка на станке с ЧПУ для обеспечения компактных размеров без потери производительности.
3. Автоматизированная сборка: прецизионная роботизированная сборка миниатюрных внутренних компонентов.
4. Тестирование производительности: проверка точности срабатывания, стабильности контакта и устойчивости к воздействию окружающей среды каждого устройства.
5. Проверка экономии места: проверка совместимости установки с обычными малыми клапанами.
6. Калибровка: Лазерная калибровка рычага управления для обеспечения точности ±0,2 мм.
7. Заключительная проверка: Комплексная проверка качества перед поставкой (степень квалификации ≥99,8%)

Отзывы и обзоры клиентов

Siemens Healthcare (Германия) : «Компактный концевой выключатель CNHUIER идеально подходит для наших клапанов для трубопроводов медицинских газов – небольшой размер решает наши проблемы с пространством, сохраняя при этом надежность высококачественного концевого выключателя ».

PepsiCo (США) : «APL-410 используется в клапанах наших разливочных машин уже 2 года — он прост в установке, экономит место и не имеет сбоев, отличный промышленный концевой выключатель для компактного оборудования».

ASML (Нидерланды) : «Являясь нашим надежным поставщиком концевых выключателей , сверхминиатюрные концевые выключатели компании CNHUIER идеально соответствуют требованиям нашей линии по производству полупроводников».

FAQ (часто задаваемые вопросы)

Вопрос 1: Подрывает ли компактный размер долговечность APL-410?

A1: Нет – несмотря на небольшой размер, он использует высокопрочные материалы и выдерживает ≥10 миллионов механических операций, как и стандартный концевой выключатель для тяжелых условий эксплуатации .

Вопрос 2: Каков минимальный размер клапана, совместимого с APL-410?

A2: Подходит для клапанов номинальным диаметром ≥10 мм (DN10), идеально подходит для систем мини-/микроклапанов в медицинской/электронной промышленности.

Вопрос 3: Можно ли сделать APL-410 еще меньшего размера?

О3: Да – мы предлагаем ультрамини-версии (50×45×35 мм) для экстремальных условий, без ущерба для основных функций.

Вопрос 4: Подходит ли APL-410 для пищевой/фармацевтической промышленности?

О4: Да. Мы обеспечиваем изготовление корпусов из пищевого пластика в соответствии со стандартами безопасности пищевых продуктов FDA/CE.

В5: Каков гарантийный срок APL-410?

A5: 2-летняя гарантия на весь продукт с пожизненной технической поддержкой от CNHUIER — как профессиональный производитель концевых выключателей , мы обеспечиваем долгосрочное послепродажное обслуживание.
