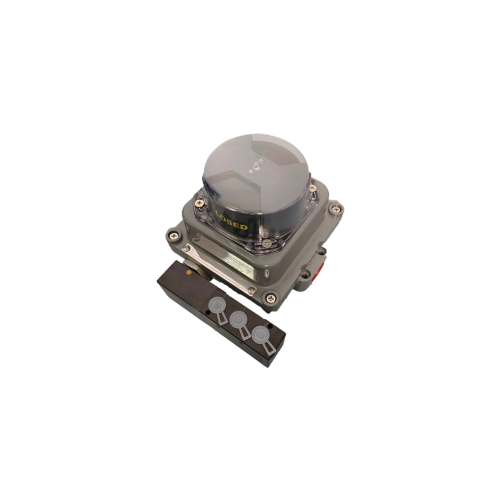

Надежный промышленный концевой выключатель

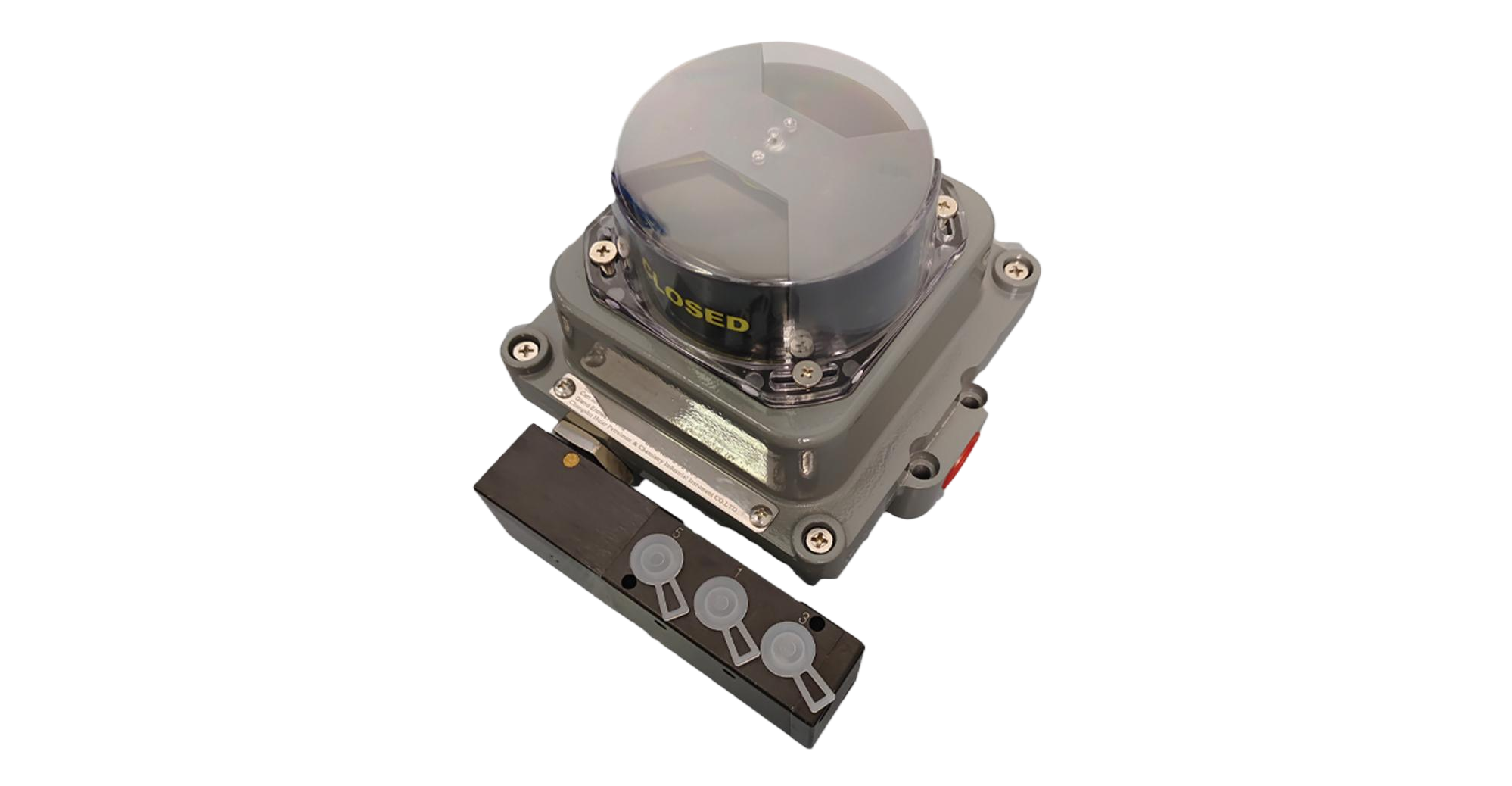

Концевой выключатель (TXP/APL-810_H) — CNHUIER

Обзор продукта

Концевой выключатель TXP/APL-810_H — это сверхмощное устройство обратной связи по положению с высокой степенью защиты, разработанное CNHUIER, ведущим производителем и поставщиком концевых выключателей для глобальной промышленной автоматизации. Являясь промышленным концевым выключателем премиум-класса, он объединяет концевой выключатель и электромагнитный клапан в единый прочный блок: он точно контролирует состояние открытия/закрытия клапана с помощью механических/сенсорных методов, преобразуя сигналы положения в величины переключателя (нормально открытые/нормально закрытые контакты) для вывода системы управления. Разработанный для экстремальных промышленных условий, он решает проблемы утечки воздуха/больших размеров/сложной установки традиционных сплит-выключателей, обеспечивая при этом надежную работу высокопроизводительного концевого выключателя - идеального для сценариев управления клапанами с высокими требованиями и суровыми условиями эксплуатации.

Технические характеристики

• Модель продукта : Промышленный концевой выключатель TXP/APL-810_H
• Основная структура : встроенный концевой выключатель + высокопроизводительный электромагнитный клапан (конструкция 2-в-1 для тяжелых условий эксплуатации)
• Основной материал : усиленный литой алюминиевый сплав (корпус), нержавеющая сталь (привод), позолоченный серебряный сплав (контакты).
• Конфигурация контактов : 1НО+1НЗ (SPDT)/2НО+2НЗ (DPDT)/3НО+3НЗ опционально
• Электрические характеристики : 380 В переменного тока, 10 А/48 В постоянного тока, 10 А (высокая нагрузочная способность для тяжелых условий эксплуатации)
• Параметры электромагнитного клапана : 24 В постоянного тока/220 В переменного тока, 1,2 Вт, давление воздуха 0,05–1,0 МПа (сверхнизкая утечка воздуха ≤0,05 л/мин)
• Рабочая температура : -50℃ ~ +120℃ (адаптируемость к экстремальным температурам)
• Степень защиты : IP68 (пыленепроницаемость/водонепроницаемость/погружаемость до 2 м) + взрывобезопасность Ex d IIB T6.
• Точность управления ходом : ±0,1 мм (высокоточная защита от перебега)
• Механический срок службы : ≥15 миллионов операций (сверхпрочная конструкция для тяжелых условий эксплуатации)
• Ударопрочность : 50G (соответствует стандарту IEC 60068-2-27)
• Размер : 95×75×60 мм (компактный для тяжелых условий эксплуатации)
• Вес : 280 г (прочный, но управляемый)
• Тип монтажа : усиленный кронштейн/фланец/монтаж на DIN-рейку (виброустойчивый)
• Совместимость с клапанами : универсально подходит для шаровых/задвижек/бабочек большого диаметра в суровых промышленных условиях.

Особенности и преимущества продукта

Основные конкурентные преимущества

• IP68 + Взрывозащищенная защита : IP68 водонепроницаемый (погружение на глубину 2 м) + Класс взрывозащиты Ex d IIB T6 – безопасен для опасных сред (масло/газ/химические вещества), превышая стандартные уровни защиты промышленных концевых выключателей
• Интегрированная конструкция для тяжелых условий эксплуатации : конструкция 2-в-1 исключает утечку воздуха (<0,05 л/мин) и сложность установки сплит-выключателей, при этом выдерживая удары/вибрацию до 50G – настоящие характеристики концевого выключателя для тяжелых условий эксплуатации.
• Сверхточное управление ходом : точность ±0,1 мм предотвращает перебег/заклинивание клапана, что критически важно для клапанов высокого давления большого диаметра в промышленных процессах.
• Надежная защита : Мгновенный многоуровневый сигнал тревоги/аварийное отключение при ненормальном положении клапана – соответствует мировым стандартам промышленной безопасности в качестве высококачественного концевого выключателя.
• Стабильный удаленный мониторинг : помехоустойчивые сигналы переключателей позволяют удаленно контролировать состояние клапана в режиме реального времени, совместимо с системами ПЛК/РСУ.
• Адаптивность к экстремальным температурам : рабочий диапазон от -50 ℃ до +120 ℃ — надежная работа в полярных, пустынных и высокотемпературных промышленных условиях.
• Низкие эксплуатационные расходы : герметичные компоненты, предназначенные для тяжелых условий эксплуатации, требуют минимального обслуживания — частота обслуживания снижается на 70 % по сравнению со стандартными переключателями.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите промышленный концевой выключатель TXP/APL-810_H на наличие повреждений; проверить целостность взрывозащищенного уплотнения и герметичность электромагнитного клапана
2. Монтаж в тяжелых условиях : закрепите виброустойчивый кронштейн на приводе клапана; момент затяжки креплений до 25 Н·м (обеспечивает стабильную установку в условиях повышенной вибрации)
3. Соединение воздушного канала : Подключите встроенный электромагнитный клапан к источнику воздуха с помощью армированной трубы из ПТФЭ (герметичный фитинг).
4. Взрывозащищенная проводка : Подключите линии питания/управления через взрывозащищенный кабельный ввод; Обеспечьте правильное заземление (следуйте рекомендациям ATEX).
5. Точная калибровка : отрегулируйте приводной рычаг из нержавеющей стали в соответствии с ходом клапана; проверить точность управления ±0,1 мм
6. Функциональное тестирование : выходной сигнал тестового переключателя, реакция электромагнитного клапана, аварийное отключение и функции дистанционного мониторинга.
7. Проверка уплотнений : проверьте взрывозащищенные/водонепроницаемые уплотнения после установки; подтвердить целостность защиты IP68
8. Нормальная работа : Интеграция в систему управления; проводить ежеквартальные проверки уплотнений/работоспособности (требуется минимальное техническое обслуживание)

Сценарии применения

Концевой выключатель TXP/APL-810_H для тяжелых условий эксплуатации разработан для экстремальных сценариев управления промышленной арматурой, включая:

• Нефтяная и газовая промышленность: клапаны морских буровых платформ, трубопроводные клапаны высокого давления, клапаны для опасных зон нефтеперерабатывающих заводов.
• Горнодобывающая промышленность: системы подземных шахтных клапанов, управление клапанами тяжелой техники (высокая вибрация/удары).
• Химическая промышленность: клапаны высокотемпературных реакторов, клапаны резервуаров для хранения взрывоопасных химикатов.
• Производство электроэнергии: системы вспомогательной арматуры атомных электростанций, клапаны котлов теплоэлектростанций (экстремальные температуры).
• Морская промышленность: клапаны для глубоководных судов, системы клапанов для морских ветряных турбин (устойчивость к погружению).
• Горнодобывающая и строительная промышленность: управление клапанами тяжелого оборудования (в условиях сильных ударов/вибраций)

Преимущества для клиентов

• IP68 + взрывозащищенность исключает риски безопасности в опасных средах – снижает вероятность несчастного случая на 95%
• Прочная конструкция выдерживает экстремальные условия – продлевает срок службы до 10+ лет (в 2 раза дольше, чем у стандартных переключателей)
• Интегрированная конструкция сокращает время установки на 60 %, а утечку воздуха — на 90 %, что снижает затраты на электроэнергию, рабочую силу и техническое обслуживание.
• Точность управления ±0,1 мм предотвращает дорогостоящее повреждение клапана – сокращает время простоя производства на 85 %
• Универсальная совместимость с клапанами большого диаметра – снижает затраты на складские запасы для тяжелых условий эксплуатации.
• Минимальные требования к техническому обслуживанию — сокращают годовые эксплуатационные расходы на 50 % по сравнению с обычными концевыми выключателями для тяжелых условий эксплуатации.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Как профессиональный производитель и поставщик концевых выключателей, CNHUIER предлагает индивидуальные решения для тяжелых условий эксплуатации:

• Класс взрывозащиты: Custom Ex ia IIC T6 для опасных сред с нулевой зоной.
• Улучшенный материал: корпус из титанового сплава для работы в условиях экстремальной коррозии/абразива.
• Выходной сигнал: аналоговый выход 4–20 мА/цифровой выход RS485 Modbus (в дополнение к количеству переключателей)
• Рабочее напряжение: пользовательское напряжение электромагнитного клапана 110 В переменного тока / 48 В постоянного тока.
• Монтаж по индивидуальному заказу: специальные сверхпрочные кронштейны для приводов клапанов увеличенного размера.
• Расширенный температурный диапазон: -60℃ ~ +150℃ для ультра-экстремальных условий.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка сертификации материала (соответствие взрывобезопасности/прочности)
2. Прецизионная обработка: 5-осевая обработка с ЧПУ тяжелых компонентов (точность ±0,02 мм).
3. Интегрированная сборка: сборка взрывобезопасной зоны модулей переключателей + электромагнитных клапанов
4. Испытание на взрывобезопасность: испытание на 100% взрывонепроницаемость корпуса (согласно стандартам ATEX).
5. Испытание IP68: испытание на погружение на глубину 2 м в течение 72 часов.
6. Тестирование производительности: циклическое переключение при высоких/низких температурах, испытания на вибрацию/удар и испытание на электрическую нагрузку.
7. Заключительная проверка: 100% функциональные испытания + повторная проверка взрывобезопасности при отборе проб партии.

Отзывы и обзоры клиентов

ExxonMobil (США) : « Промышленный концевой выключатель TXP/APL-810_H компании CNHUIER безупречно работает на наших морских буровых платформах: степень защиты IP68 и взрывозащищенность обеспечивают безопасность нашей работы. Это надежный поставщик концевых выключателей для суровых условий эксплуатации».

Siemens Energy (Германия) : « Высококачественный концевой выключатель TXP/APL-810_H обеспечивает точное управление клапанами котлов нашей электростанции, а прочная конструкция прекрасно выдерживает экстремальные температуры».

BHP Billiton (Австралия) : «Мы используем эти сверхмощные концевые выключатели на наших горнодобывающих предприятиях: ударопрочность 50G и минимальное обслуживание экономят нам значительные средства, настоятельно рекомендуется».

FAQ (часто задаваемые вопросы)

Вопрос 1: Что делает TXP/APL-810_H концевым выключателем для тяжелых условий эксплуатации?

A1: Он рассчитан на 15 миллионов механических операций, ударопрочность 50G, защиту IP68, высокую нагрузочную способность 10 А и взрывобезопасность — все это превосходит стандартные характеристики промышленных концевых выключателей и предназначено для экстремального использования.

В2: Как сохранить взрывозащищенные уплотнения TXP/APL-810_H?

A2: Заменяйте уплотнения из фторкаучука каждые 3 года (или в соответствии с графиком технического обслуживания); избегайте разборки во взрывоопасных зонах – как производитель концевых выключателей мы обеспечиваем сертифицированные запасные уплотнения.

В3: Можно ли заменить встроенный электромагнитный клапан в полевых условиях?

A3: Да – модульная взрывозащищенная конструкция позволяет заменять электромагнитный клапан на месте без ущерба для взрывозащиты корпуса главного выключателя, что сокращает время простоя на 80%.

Вопрос 4: Совместим ли TXP/APL-810_H со стандартными системами управления?

О4: Да – он совместим со всеми распространенными системами ПЛК/РСУ (Siemens, Allen-Bradley, Mitsubishi) со стандартным сигналом переключения или дополнительным аналоговым/цифровым выходом.

Вопрос 5: Каков гарантийный срок TXP/APL-810_H?

A5: 5-летняя гарантия на взрывозащищенный корпус + 3-летняя гарантия на электрические компоненты — ведущая в отрасли гарантия от CNHUIER, профессионального производителя концевых выключателей .
