Надежный интеллектуальный электрический позиционер клапана безопасного типа

Интеллектуальный электрический позиционер клапана Ben-safety (HIC1000) - CNHUIER

Обзор продукта

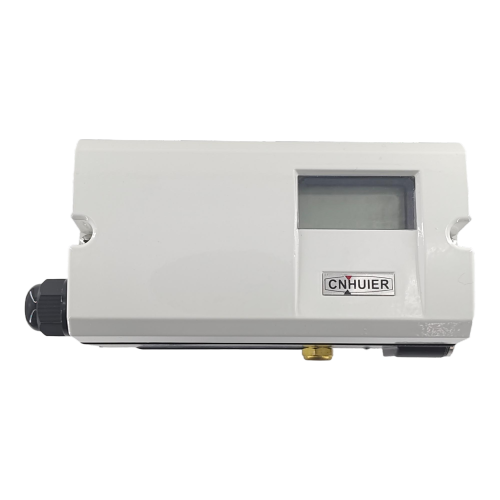

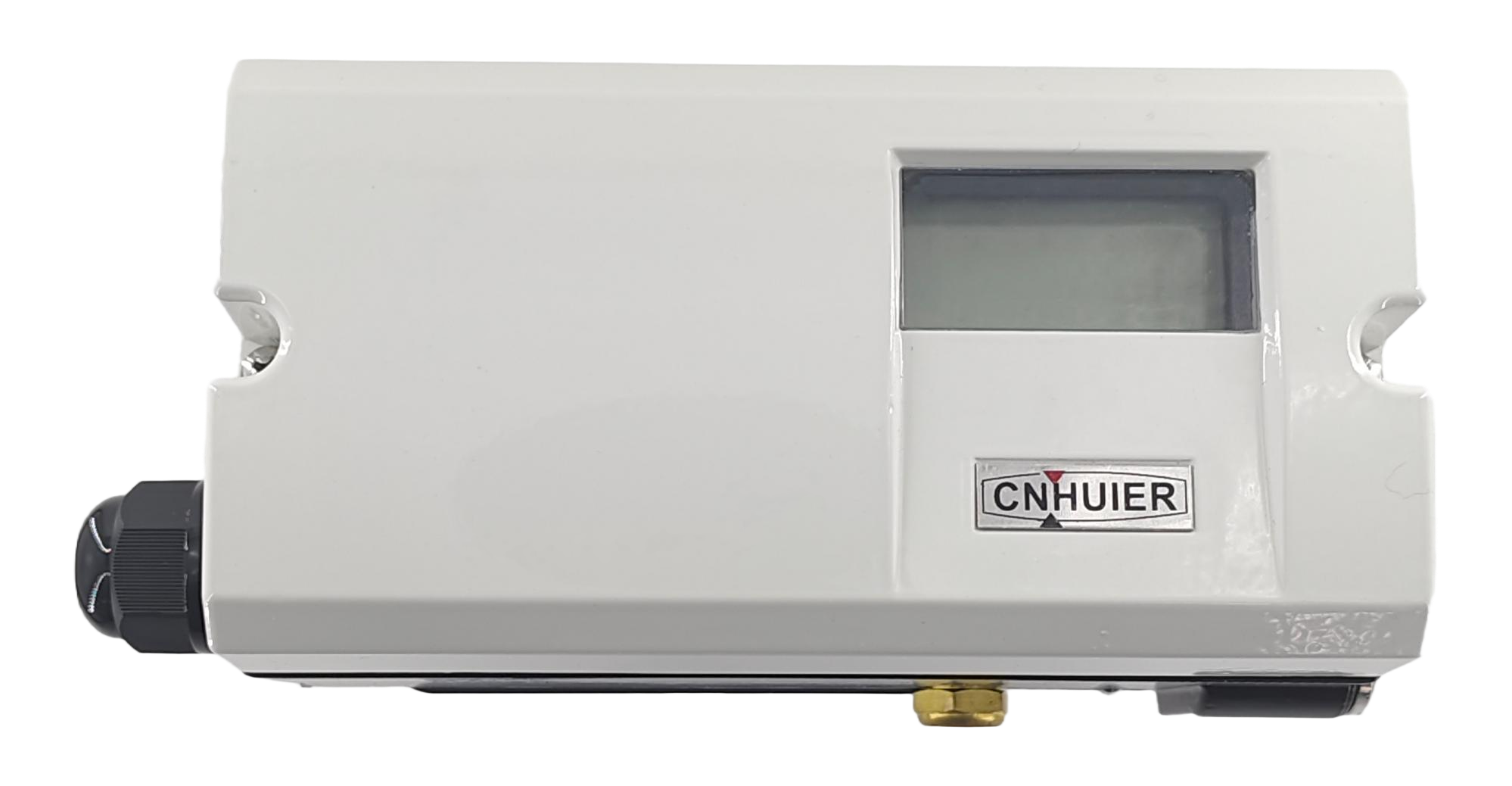

Искробезопасный интеллектуальный электрический позиционер клапана HIC1000 — это высоконадежное устройство управления, разработанное CNHUIER и предназначенное исключительно для огнеопасных и взрывоопасных промышленных сред. Являясь основным продуктом Industrial Valve Solutions , он точно регулирует степень открытия пневматических приводов (линейных или угловых клапанов), обеспечивая при этом абсолютную безопасность в опасных зонах. Искробезопасная конструкция Ex ia IIC T4 Ga и интеллектуальная система управления делают его одним из самых надежных позиционеров клапана для опасных сред с зонами 0/1/2 во всем мире.

Технические характеристики

• Стандарт взрывозащиты : Ex ia IIC T4 Ga (искробезопасная схема, подходит для опасных сред 0/1/2 зоны)
• Точность позиционирования : ±0,2% от полной шкалы (используется передовая технология перегородки сопла)
• Время отклика : <0,3 секунды (быстрая динамическая реакция на управляющие сигналы)
• Управляющий сигнал : аналоговый сигнал постоянного тока 4–20 мА (прием и обработка в реальном времени)
• Протокол связи : протокол HART (поддерживает удаленный мониторинг и настройку параметров)
• Источник питания : 24 В постоянного тока (искробезопасный источник питания, низкое энергопотребление)
• Расход газа : Низкий расход газа в установившемся режиме с динамической регулировкой потока воздуха.
• Рабочая температура : -40℃ ~ +70℃ (широкая адаптируемость к окружающей среде)
• Степень защиты : IP65 (пыленепроницаемый и водонепроницаемый)
• Материал корпуса : Высокопрочный алюминиевый сплав (антикоррозионный и легкий).
• Совместимость с приводом : универсально подходит для основных пневматических приводов.

Особенности и преимущества продукта

Основные конкурентные преимущества

• Искробезопасная защита высшего уровня : соответствует стандарту Ex ia IIC T4 Ga, подходит для самых опасных 0-зонных опасных сред – полностью исключает риск возгорания взрывоопасных газов/пыли, что намного превосходит обычные взрывозащищенные продукты.
• Высокоточное управление клапаном : технология перегородки сопла обеспечивает точность позиционирования ±0,2% от полной шкалы, уменьшая колебания процесса и повышая стабильность производства на 25%+.
• Интеллектуальное позиционирование клапана : встроенный микропроцессор обеспечивает автоматическую калибровку параметров; Протокол HART поддерживает удаленное управление, сокращая затраты на обслуживание на месте на 30% в год.
• Конструкция с низким энергопотреблением : динамическая регулировка потока воздуха минимизирует потребление газа в установившемся режиме, снижая затраты на электроэнергию на 15-20% по сравнению с традиционными позиционерами.
• Эксклюзивная конструкция клапана CNHUIER : модульная конструкция для простоты обслуживания; антикоррозионный корпус продлевает срок службы до 8+ лет (нет необходимости в частой замене)

Этапы установки и эксплуатации

1. Проверка перед установкой : убедитесь, что среда установки соответствует классификации зон 0/1/2; проверить целостность компонентов клапана CNHUIER
2. Механическое соединение : Установите позиционер на пневматический привод; отрегулируйте рычажный механизм в соответствии с диапазоном хода клапана
3. Электрическая проводка : Подключите искробезопасный источник питания 24 В постоянного тока и линию управляющего сигнала 4–20 мА (следуйте стандартам искробезопасной проводки).
4. Конфигурация параметров : используйте HART-коммуникатор для установки основных параметров (диапазон хода, скорость реакции и т. д.) и сохранения настроек.
5. Калибровка и тестирование : ввод стандартных управляющих сигналов для калибровки точности позиционирования; время реакции на испытания и показатели безопасности
6. Нормальная работа : после прохождения всех тестов переключитесь на формальную работу; регулярно контролировать рабочее состояние через удаленную систему HART

Сценарии применения

HIC1000 широко применяется в отраслях повышенного риска со строгими требованиями взрывозащиты, в том числе:

• Нефтяная и газовая промышленность: нефтеперерабатывающие заводы, заводы по переработке природного газа, нефтепроводы и терминалы хранения.
• Химическая промышленность: нефтехимические заводы, линии по производству тонкой химии, хранилища опасных химикатов.
• Угольная промышленность: Подземные угольные шахты, угольные химические заводы (взрывоопасная пылевая среда).
• Фармацевтическая промышленность: Производственные линии с горючими растворителями (этанол/ацетон).
• Энергетика: Топливные системы теплоэлектростанций, системы управления газовыми турбинами.

Преимущества для клиентов

• Устраните риски взрыва в опасных средах с нулевой зоной, избегайте несчастных случаев и потерь из-за простоев производства.
• Высокоточный контроль повышает стабильность качества продукции, снижая процент брака более чем на 20 %.
• Дистанционный мониторинг и настройка параметров сокращают трудозатраты на месте и время обслуживания (экономия более 200 человеко-часов в год)
• Низкое потребление электроэнергии/газа сокращает долгосрочные эксплуатационные расходы, повышая общую эффективность производства.
• Универсальная совместимость с пневматическими приводами позволяет избежать дополнительных затрат на адаптеры и задержек при установке.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

CNHUIER предлагает персонализированную настройку для удовлетворения разнообразных потребностей клиентов по всему миру:

• Протокол связи: настройка Profibus/Modbus RTU (в дополнение к HART)
• Адаптация к окружающей среде: версии для сверхнизких температур (-50 ℃) или высоких температур (+ 80 ℃).
• Диапазон хода: отрегулируйте в соответствии с нестандартными пневматическими приводами.
• Этикетка и документация: многоязычные этикетки/руководства (английский/испанский/немецкий/русский)
• Персонализация материала: специальное антикоррозионное покрытие для высококоррозионных сред.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества корпуса из алюминиевого сплава и основных электронных компонентов.
2. Производство печатных плат: технология антистатических заплат SMT (обеспечивает искробезопасную стабильность схемы)
3. Сборка модуля: соберите микропроцессор, блок перегородки сопла и модуль связи.
4. Искробезопасное тестирование: каждое устройство проходит строгие испытания на взрывобезопасность (соответствие стандартам Ex ia IIC T4 Ga).
5. Точная калибровка: Калибровка точности позиционирования и времени отклика с помощью профессионального оборудования.
6. Экологические испытания: имитируйте условия экстремальной температуры/влажности для проверки надежности.
7. Заключительная проверка: Комплексная проверка качества перед поставкой (степень квалификации ≥99,8%)

Отзывы и обзоры клиентов

PetroChina Co., Ltd .: «Позиционеры HIC1000 используются в наших проектах на угольных шахтах в течение 2 лет — стабильная работа во взрывоопасных средах с нулевой зоной, а функция интеллектуального позиционирования клапана значительно снижает нашу рабочую нагрузку по техническому обслуживанию на месте».

Shell Global (Нидерланды) : «Искробезопасные позиционеры клапанов CNHUIER полностью соответствуют стандартам ЕС ATEX, а точность позиционирования ±0,2% от полной шкалы обеспечивает стабильность процесса химического производства».

Chevron Corporation (США) : «Конструкция HIC1000 с низким энергопотреблением экономит нам значительные затраты на электроэнергию, а сертификация Ex ia IIC T4 Ga соответствует нашим строгим требованиям безопасности при эксплуатации нефтяных месторождений».

FAQ (часто задаваемые вопросы)

В1: В чем разница между искробезопасными (Ex ia) и взрывозащищенными (Ex db) позиционерами?

A1: Искробезопасный (Ex ia) ограничивает электрическую энергию для предотвращения образования искр (подходит для нулевой зоны, самой опасной среды), а взрывозащищенный (Ex db) изолирует искры посредством герметичных корпусов. Марка Ex ia IIC T4 Ga HIC1000 идеально подходит для сценариев сверхвысокого риска.

Вопрос 2: Как часто HIC1000 нуждается в калибровке?

A2: Встроенный микропроцессор обеспечивает автоматическую калибровку; ручная повторная калибровка требуется только каждые 12 месяцев (в среднем по отрасли: 6 месяцев).

В3: Можно ли использовать HIC1000 в условиях повышенной влажности?

A3: Да — степень защиты IP65 поддерживает относительную влажность не более 95 % (без конденсата), и мы предлагаем влагозащитную настройку для тропических условий.

Вопрос 4: Совместим ли HIC1000 со старыми системами управления?

A4: Да – он поддерживает аналоговый сигнал 4–20 мА (совместим с традиционными системами) и цифровой сигнал HART (для будущих обновлений системы).

В5: Каков гарантийный срок HIC1000?

О5: Мы предоставляем 2-летнюю гарантию на основные компоненты (микропроцессор/блок перегородки сопла) и 1-летнюю общую гарантию с пожизненной поддержкой по техническому обслуживанию.
