Взрывозащищенный интеллектуальный электрический позиционер клапана

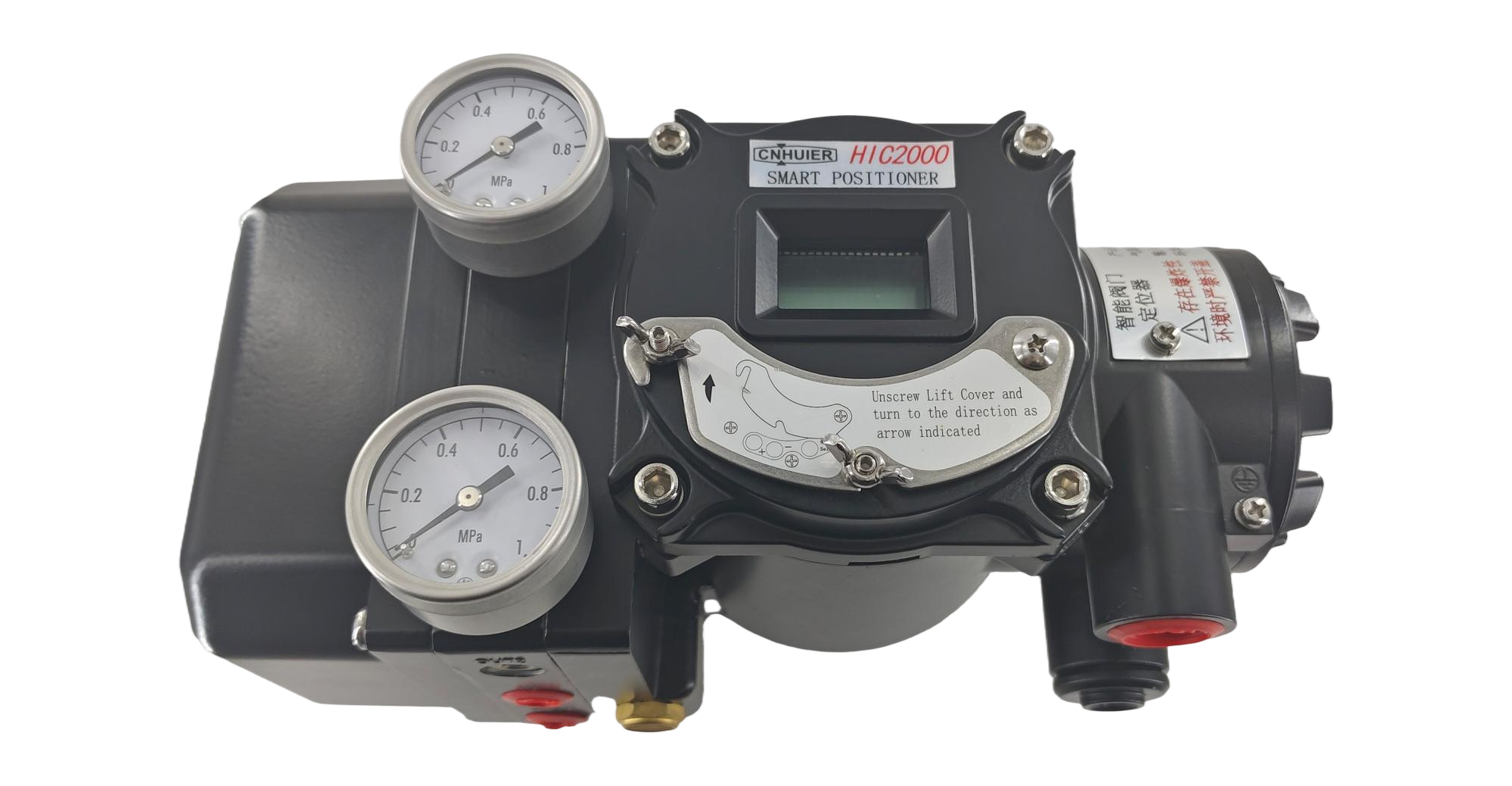

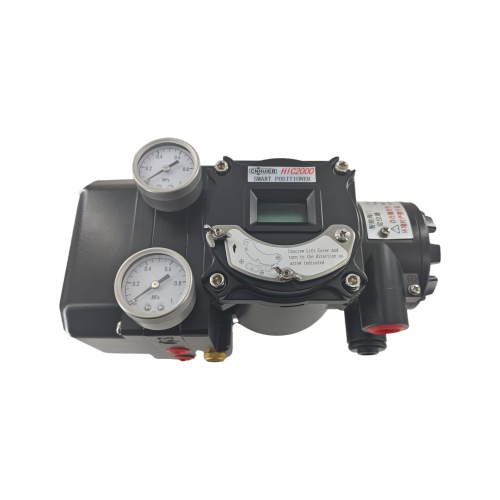

Взрывозащищенный интеллектуальный электрический позиционер клапана (HIC2000d) — CNHUIER

Обзор продукта

Взрывозащищенный интеллектуальный электрический позиционер клапана HIC2000d — это устройство управления премиум-класса, разработанное CNHUIER и предназначенное для легковоспламеняющихся и взрывоопасных промышленных сред. Являясь флагманским продуктом Industrial Valve Solutions , он точно регулирует степень открытия пневматических приводов (линейных или угловых клапанов) для обеспечения стабильного управления производственным процессом. Взрывозащищенная конструкция Ex db IIC T6 Gb и интеллектуальная система управления делают его одним из самых надежных позиционеров клапанов для сценариев высокого риска в отраслях промышленности по всему миру.

Технические характеристики

• Класс взрывозащиты : Ex db IIC T6 Gb (взрывонепроницаемый корпус + высокоэффективная конструкция уплотнения)
• Точность позиционирования : ±0,2% (используется передовая технология перегородки сопла для стабильного управления)
• Управляющий сигнал : аналоговый сигнал постоянного тока 4–20 мА (прием в реальном времени и автоматическая калибровка положения клапана)
• Протокол связи : протокол HART (поддерживает удаленный мониторинг и настройку параметров)
• Динамический отклик : ≤0,3 секунды (быстрая реакция на изменения сигнала)
• Потребление газа : Сверхнизкое потребление газа в установившемся режиме (энергосберегающая конструкция)
• Источник питания : 24 В постоянного тока (искробезопасное напряжение для опасных зон)
• Рабочая температура : -40℃ ~ +80℃ (широкая адаптируемость к экстремальным условиям эксплуатации)
• Степень защиты : IP66 (пыленепроницаемость и водонепроницаемость, выше базового отраслевого уровня)
• Материал корпуса : Высокопрочный литой алюминиевый сплав (взрывозащищенный + антикоррозионный).
• Совместимость с приводом : универсально подходит для основных линейных/угловых пневматических приводов.

Особенности и преимущества продукта

Основные конкурентные преимущества

• Превосходная взрывобезопасность : класс Ex db IIC T6 Gb изолирует внутренние электрические искры/высокие температуры, полностью предотвращая воспламенение внешних взрывоопасных газов/пыли – превосходит основные требования к взрывозащите обычных позиционеров
• Высокоточное управление клапаном : технология перегородки сопла обеспечивает точность позиционирования ±0,2%, уменьшая колебания процесса и улучшая стабильность качества продукции на 25%+.
• Интеллектуальное позиционирование клапана : встроенный микропроцессор обеспечивает автоматическую калибровку; Протокол HART поддерживает удаленное управление, сокращая затраты на обслуживание на месте на 30% в год.
• Низкое потребление и высокая эффективность : оптимизированная конструкция воздушного тракта сводит к минимуму потребление газа в установившемся режиме, сохраняя при этом быстрый динамический отклик – баланс между энергосбережением и эффективностью управления.
• Эксклюзивная конструкция клапана CNHUIER : модульная конструкция для простоты обслуживания; антикоррозионное покрытие продлевает срок службы до 8+ лет (на 2 года дольше, чем в среднем по отрасли)

Этапы установки и эксплуатации

1. Проверка перед установкой : убедитесь, что среда установки соответствует стандартам Ex db IIC T6 Gb; проверить целостность компонентов клапана CNHUIER
2. Механическое крепление : Установите взрывозащищенный корпус на пневматический привод; отрегулируйте рычажный механизм в соответствии с диапазоном хода клапана
3. Электрическая проводка : Подключите источник питания 24 В постоянного тока и линию управляющего сигнала 4–20 мА (соблюдайте правила взрывобезопасной проводки, чтобы избежать зазоров в корпусе).
4. Конфигурация параметров : используйте HART-коммуникатор для установки основных параметров; устройство автоматически калибрует положение нуля/диапазона
5. Функциональное тестирование : входные тестовые сигналы для проверки точности позиционирования, времени отклика и эффективности уплотнения.
6. Нормальная работа : после прохождения тестов переключитесь на формальную работу; регулярно контролировать состояние через удаленную систему HART

Сценарии применения

HIC2000d широко применяется в отраслях со строгими требованиями взрывозащиты, в том числе:

• Нефтехимическая промышленность: нефтеперерабатывающие заводы, химические реакторы, хранилища опасных химикатов.
• Нефтяная и газовая промышленность: наземные и морские буровые платформы, газопроводы, топливные терминалы.
• Горнодобывающая промышленность: Подземные угольные шахты, металлические шахты (взрывоопасная пылевая среда).
• Фармацевтическая промышленность: Производственные линии с горючими растворителями (этанол/ацетон).
• Энергетика: Топливные системы теплоэлектростанций, системы управления газовыми турбинами.

Преимущества для клиентов

• Устраните риски взрыва в опасных зонах, избегайте простоев производства и потерь в результате несчастных случаев.
• Высокоточный контроль повышает стабильность производственного процесса, снижая процент брака продукции на 20 %.
• Дистанционный мониторинг снижает трудозатраты на месте и время обслуживания (экономия более 300 человеко-часов в год)
• Низкое потребление газа снижает затраты на электроэнергию, снижая годовые эксплуатационные расходы на 15-20%
• Широкая температурная адаптация и прочная конструкция сокращают частоту замены оборудования.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

CNHUIER предлагает персонализированную настройку для удовлетворения глобальных потребностей клиентов:

• Протокол связи: настройка Profibus/Modbus RTU (в дополнение к HART)
• Покрытие корпуса: Специальное антикоррозионное покрытие для морской/химической агрессивной среды.
• Диапазон хода: отрегулируйте в соответствии с нестандартными пневматическими приводами.
• Многоязычная поддержка: индивидуальные этикетки/руководства (английский/испанский/немецкий/русский)
• Температурная адаптация: версии для сверхнизких (-50 ℃) или сверхвысоких (+90 ℃) температур.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества литого алюминиевого сплава и основных электронных компонентов.
2. Обработка корпуса: прецизионная обработка на станке с ЧПУ для обеспечения огнестойкости уплотнения.
3. Сборка печатной платы: технология антистатических заплат SMT (избегайте риска искрообразования)
4. Интеграция модуля: собрать микропроцессор, блок перегородки сопла и модуль связи.
5. Испытание на огнестойкость: испытание на давление/герметичность для каждого устройства (соответствие стандартам Ex db IIC T6 Gb)
6. Окончательная калибровка: проверьте точность позиционирования и время отклика с помощью профессионального оборудования.
7. Выходной контроль: Комплексная проверка качества (степень квалификации ≥99,8%)

Отзывы и обзоры клиентов

BP Global (Великобритания) : «Позиционеры HIC2000d безупречно работают на наших платформах в Северном море в течение 2 лет — стабильная работа в средах с высокой влажностью и взрывоопасными газами, что намного лучше, чем у нашего предыдущего поставщика».

Sinopec Group (Китай) : «Взрывозащищенные позиционеры CNHUIER соответствуют нашим строгим стандартам безопасности; интеллектуальное позиционирование клапана сократило нашу рабочую нагрузку на 40%».

BASF SE (Германия) : «Точность позиционирования ±0,2% обеспечивает стабильность процесса, а сертификация ATEX обеспечивает беспрепятственный доступ на рынок ЕС – настоятельно рекомендуется».

FAQ (часто задаваемые вопросы)

В1: В чем разница между взрывозащищенными (Ex db) и искробезопасными (Ex ia) позиционерами?

A1: Взрывозащищенный (Ex db) изолирует внутренние искры посредством герметичных корпусов (подходит для большинства опасных зон), а искробезопасный (Ex ia) ограничивает энергию для предотвращения искр. Класс Ex db IIC T6 Gb HIC2000d охватывает более широкие сценарии.

Вопрос 2. Как часто HIC2000d нуждается в калибровке?

A2: функция автоматической калибровки; ручная повторная калибровка требуется только каждые 12 месяцев (в среднем по отрасли: 6 месяцев).

В3: Можно ли использовать его в прибрежных зонах с высокой коррозией?

О3: Да – индивидуальное антикоррозионное покрытие устойчиво к соляному туману и химической коррозии в течение 5+ лет.

В4: Доступна ли техническая поддержка на месте?

A4: CNHUIER предоставляет глобальное руководство по установке и обучение на месте; техническая команда отвечает в течение 48 часов.

В5: Каков гарантийный срок HIC2000d?

A5: 2-летняя гарантия на основные компоненты (микропроцессор/блок перегородки сопла) + 1-летняя общая гарантия с пожизненным обслуживанием.
