Прецизионный воздушный запорный клапан

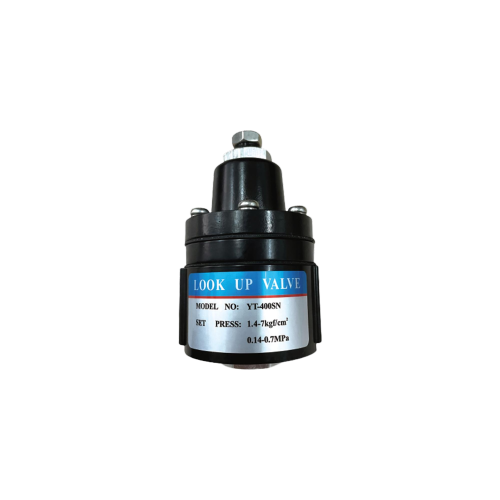

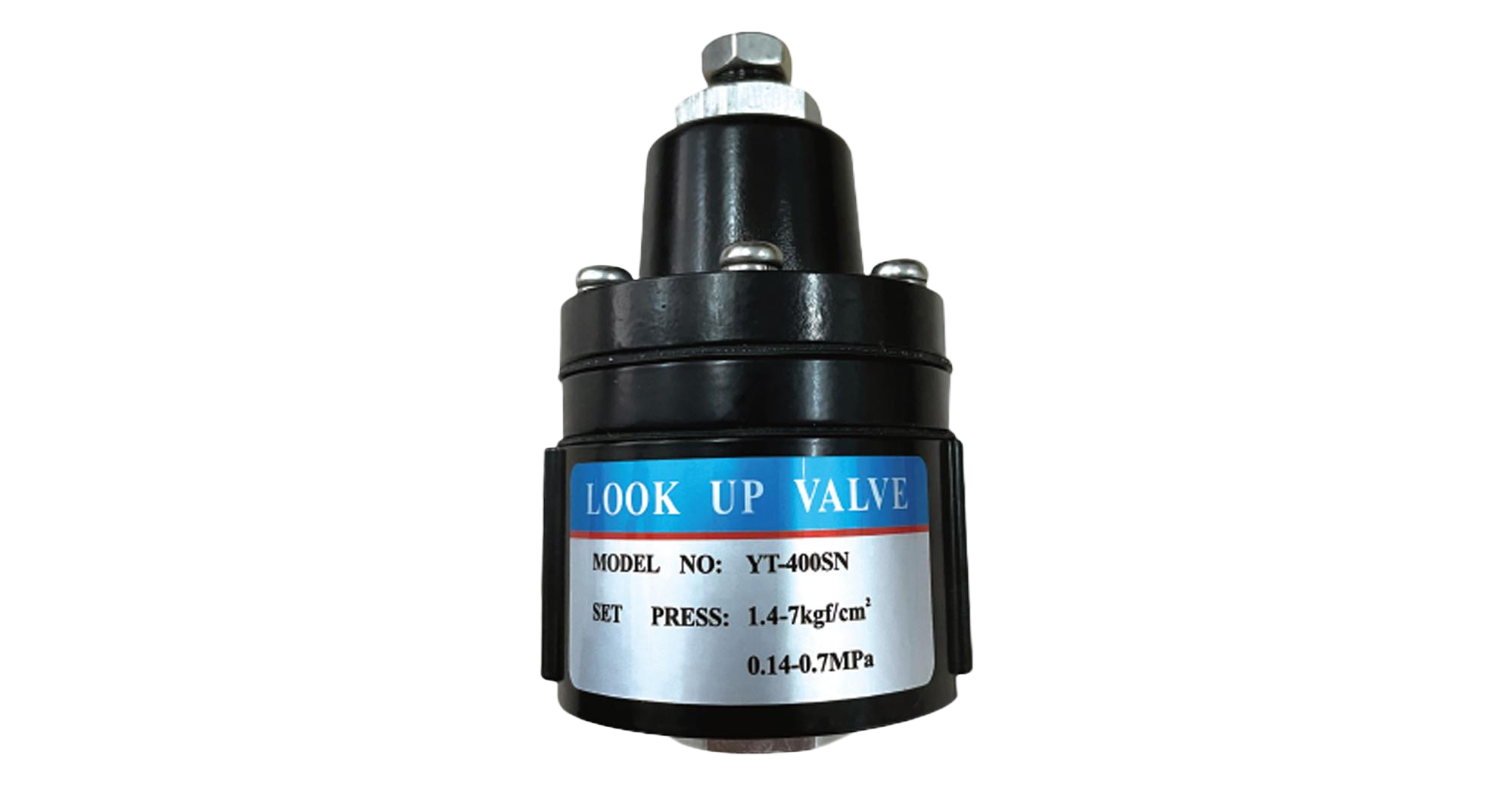

Воздушный запорный клапан (YT-400_S) — CNHUIER

Обзор продукта

Воздушный запорный клапан YT-400_S (также известный как клапан удержания положения) представляет собой устойчивый к коррозии критически важный для безопасности компонент, разработанный CNHUIER, ведущим поставщиком решений для управления воздухом и оборудования для промышленной автоматизации. Являясь продуктом премиум-класса CNHUIER Air Lock, разработанным для суровых условий эксплуатации, он специализируется на мгновенной фиксации положений клапана при выходе из строя источника воздуха, обеспечивая безопасность и стабильность промышленного процесса. Этот надежный запорный клапан, изготовленный полностью из нержавеющей стали для обеспечения максимальной долговечности, обнаруживает колебания давления величиной до 0,1 кгс/см² (1,4 фунта на квадратный дюйм) с откликом на уровне миллисекунд, обеспечивая блокировку неисправности и автоматическое восстановление, что делает его идеальным выбором для коррозионно-гигиенических систем промышленной автоматизации, требующих бескомпромиссной безопасности.

Технические характеристики

• Модель продукта : YT-400_S Воздушный запорный клапан CNHUIER
• Принцип работы : пневматический датчик давления + механическая блокировка положения.
• Диапазон рабочего давления : 0,14–1,0 МПа (20–145 фунтов на квадратный дюйм)
• Давление спускового крючка блокировки : падение давления ≤0,1 кгс/см² (1,4 фунта на квадратный дюйм) (сверхвысокая чувствительность)
• Время отклика : ≤8 мс (более быстрая блокировка неисправностей на уровне миллисекунд)
• Основной материал : нержавеющая сталь 304 (весь корпус/сердечник/воздушный канал), ПТФЭ (уплотнения для пищевых продуктов)
• Коррозионная стойкость : соответствует 1000-часовому испытанию в солевом тумане (ASTM B117).
• Рабочая температура : -30℃ ~ +90℃ (расширенная адаптация к окружающей среде)
• Степень защиты : IP67 (пыленепроницаемость/водонепроницаемость/погружаемость до 1 м)
• Тип соединения : G1/4", G1/2", NPT1/4", NPT1/2" (гигиенические резьбовые соединения)
• Пропускная способность : 550 л/мин (максимальный рабочий расход)
• Точность фиксации : ±0,3% (прецизионное удержание положения)
• Размер : 110×80×70 мм (компактная конструкция из нержавеющей стали)
• Вес : 1,1 кг (конструкция из нержавеющей стали)
• Срок службы : ≥12 миллионов циклов (лучшие в отрасли характеристики Durable Air Lock )
• Совместимость : универсально подходит для пневматических приводов клапанов и систем Air Control Solutions .

Особенности и преимущества продукта

Основные конкурентные преимущества

• Конструкция полностью из нержавеющей стали 304. Корпус из коррозионностойкой нержавеющей стали (без алюминиевых компонентов). Этот прочный воздушный шлюз выдерживает кислотную, щелочную и соленую воду, идеально подходит для химической, пищевой и фармацевтической промышленности.
• Сверхбыстрое время отклика 8 мс : обнаруживает падение давления до 0,1 кгс/см² и фиксирует положение клапана менее чем за 8 мс – этот надежный запорный клапан быстрее, чем стандартные модели, предотвращает критические технологические аварии
• Точное удержание положения : поддерживает степень открытия клапана с точностью ±0,3% (полностью открыто/закрыто/промежуточно) – обеспечивает стабильность процесса даже при внезапном прекращении подачи воздуха.
• Функция автоматического восстановления : мгновенно снимает блокировку и восстанавливает контроль над воздушным потоком, когда источник воздуха нормализуется – ручное вмешательство не требуется, что максимизирует эксплуатационную эффективность.
• Соответствие гигиеническому дизайну : уплотнения из пищевого ПТФЭ + гладкие поверхности из нержавеющей стали – соответствуют санитарным стандартам FDA/3-A для применения в пищевой промышленности, производстве напитков и фармацевтических препаратов.
• Расширенный температурный диапазон : от -30 ℃ до +90 ℃ — надежная работа в экстремально холодных и высокотемпературных промышленных условиях.
• Бесшовная интеграция : Компактная конструкция подходит для всех основных пневматических приводов – простая модернизация в существующие решения по управлению воздухом без модификаций системы.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите клапан воздушной блокировки YT-400_S CNHUIER на наличие повреждений; проверить целостность поверхности нержавеющей стали и состояние уплотнения
2. Подтверждение давления в системе : Убедитесь, что пневматическая система работает в пределах 0,14–1,0 МПа (соответствуют техническим характеристикам устройства).
3. Санитарная установка : Монтаж между источником воздуха и приводом (любая ориентация); используйте ленту из ПТФЭ для герметичного уплотнения (избегайте гальванической коррозии при использовании фитингов из нержавеющей стали)
4. Калибровка чувствительности : Отрегулируйте ручку чувствительности из нержавеющей стали, чтобы установить давление срабатывания (для большинства применений заводская настройка составляет 0,1 кгс/см²).
5. Функциональное тестирование : Имитация отказа источника воздуха – проверка реакции блокировки 8 мс и точности удержания положения ±0,3%.
6. Тестирование восстановления : восстановление давления воздуха – подтверждение автоматического снятия блокировки и полного восстановления воздушного канала.
7. Нормальная работа : Обеспечьте безопасность всех соединений; интеграция в систему управления – проводить проверку коррозии раз в два года (требуется минимальное обслуживание)

Сценарии применения

Воздушный запорный клапан YT-400_S CNHUIER разработан для агрессивных/гигиенических промышленных систем, требующих безотказной работы, включая:

• Химическая промышленность: Управление клапанами для обработки кислоты/щелочи (коррозионностойкая безопасность)
• Продукты питания и напитки: клапаны для молочных, пивоваренных и упаковочных линий (гигиеничная конструкция из нержавеющей стали).
• Фармацевтическая промышленность: стерильные технологические клапаны (материалы, соответствующие требованиям FDA)
• Судоходство/Нефть и Газ: Клапаны для морских платформ (стойкость к коррозии в соленой воде)
• Очистка воды: клапаны системы опреснения морской воды (агрессивная водная среда)
• Горнодобывающая промышленность: регулирующие клапаны дренажа кислых шахт (агрессивные химические среды)

Преимущества для клиентов

• Сверхбыстрая блокировка неисправности за 8 мс предотвращает инциденты, связанные с безопасностью – снижает количество промышленных аварий на 98% в агрессивных средах по сравнению со стандартными надежными запорными клапанами
• Полностью конструкция из нержавеющей стали продлевает срок службы до 12+ лет – сокращает затраты на замену на 70% по сравнению с алюминиевыми воздушными затворами.
• Точность сохранения положения ±0,3% поддерживает качество процесса – сокращает отходы продукции на 45% в пищевой/фармацевтической промышленности
• Гигиеничная конструкция, соответствующая требованиям FDA, исключает риск загрязнения – соответствует строгим санитарным стандартам без ущерба для безопасности.
• Автоматическое восстановление экономит более 30 часов ежегодного технического обслуживания – после восстановления источника воздуха ручной сброс не требуется.
• Полная интеграция с Air Control Solutions – сокращает время установки на 60 % в существующих пневматических системах.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Являясь ведущим поставщиком решений для управления воздухом и высококачественных клапанов , CNHUIER предлагает индивидуальную настройку YT-400_S:

• Улучшенный материал: нержавеющая сталь 316L для защиты от сильной коррозии (среды с высоким содержанием хлоридов)
• Настройка давления блокировки: отрегулируйте давление срабатывания (0,05–0,5 кгс/см²) для конкретных систем.
• Сантехническая арматура: соединения Tri-clamp/феррула для гигиенического применения в пищевой и фармацевтической промышленности.
• Расширение температурного диапазона: -40℃ ~ +110℃ для использования при сверхэкстремальных температурах.
• Электрополированная поверхность: улучшенная гигиеническая обработка для стерильных фармацевтических сред.
• Мониторинг состояния: добавьте выходной сигнал 4–20 мА для удаленного мониторинга состояния замка.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка сертификации материала из нержавеющей стали 304/316L.
2. Прецизионная обработка: обработка деталей из нержавеющей стали на станке с ЧПУ (точность ±0,003 мм).
3. Санитарная сборка: сборка пищевых уплотнений и модулей из нержавеющей стали в чистых помещениях.
4. Испытание на коррозию: 100% испытание солевым туманом в соответствии со стандартами ASTM B117.
5. Калибровка чувствительности: Лазерное тестирование времени отклика 8 мс и давления срабатывания 0,1 кгс/см².
6. Испытание под давлением: испытание на 100% герметичность и точность фиксации (стандарт ±0,3%)
7. Заключительная проверка: комплексное функциональное тестирование перед поставкой (степень квалификации ≥99,8%)

Отзывы и обзоры клиентов

Дюпон (США) : « Воздушный запорный клапан CNHUIER YT-400_S CNHUIER прекрасно выдерживает условия нашей химической обработки – конструкция из нержавеющей стали и время отклика 8 мс делают его самым надежным запорным клапаном, который мы использовали».

«Нестле» (Швейцария) : «YT-400_S соответствует нашим строгим гигиеническим стандартам FDA, обеспечивая при этом бескомпромиссную безопасность – неотъемлемую часть наших решений по контролю воздуха для производства продуктов питания».

Maersk (Дания) : «Мы используем YT-400_S на наших морских судах — конструкция Durable Air Lock из нержавеющей стали противостоит коррозии в соленой воде и обеспечивает надежную безопасность в морской среде».

FAQ (часто задаваемые вопросы)

Вопрос 1: Чем YT-400_S отличается от стандартных пневмозатворов?

A1: YT-400_S полностью изготовлен из нержавеющей стали 304 (по сравнению с алюминием), имеет сверхбыстрое время отклика 8 мс (по сравнению с 10+ мс) и уплотнения, соответствующие требованиям FDA, что делает его долговечным воздушным затвором премиум-класса для коррозионно-гигиенических применений.

Вопрос 2: Можно ли использовать YT-400_S в пищевой/фармацевтической промышленности?

A2: Да – он изготовлен из нержавеющей стали 304, соответствующей требованиям FDA, и уплотнений из пищевого ПТФЭ, что соответствует всем санитарным требованиям в рамках наших решений по управлению воздухом для гигиенических отраслей.

В3: Как сохранить поверхность YT-400_S из нержавеющей стали?

A3: Очистите нейтральным моющим средством и пресной водой; избегайте абразивных чистящих средств – поверхность из нержавеющей стали сохраняет устойчивость к коррозии более 12 лет при правильном уходе.

Вопрос 4: Совместим ли YT-400_S со стандартными пневматическими системами?

О4: Да – он полностью совместим со всеми основными пневматическими приводами клапанов и легко интегрируется с существующими решениями по управлению воздухом без специальных адаптеров.

В5: Каков гарантийный срок YT-400_S?

A5: 7-летняя гарантия на механические компоненты из нержавеющей стали + 3-летняя гарантия на уплотнения – лучшее в отрасли покрытие для высококачественных клапанов от CNHUIER.
