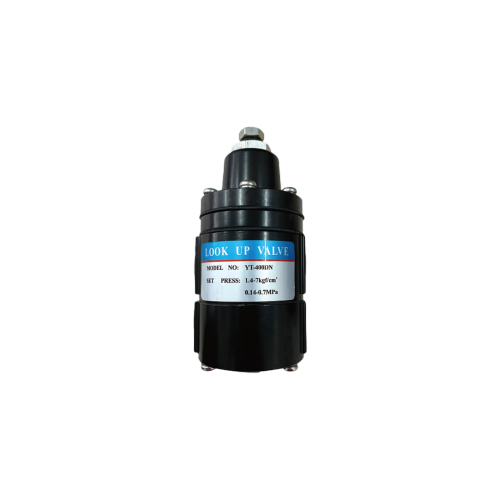

Прочный воздушный запорный клапан

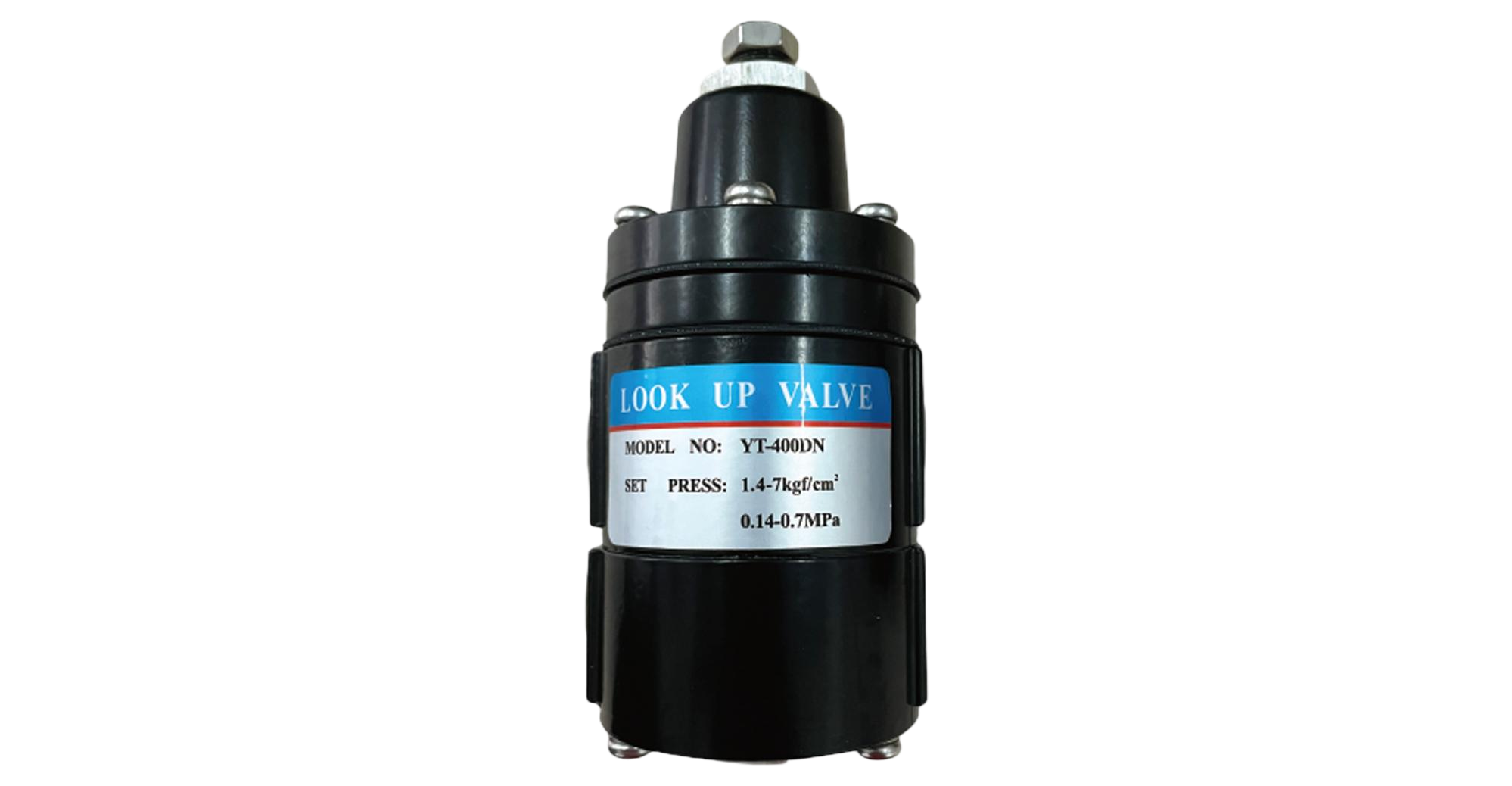

Воздушный запорный клапан (YT-400_D) — CNHUIER

Обзор продукта

Воздушный запорный клапан YT-400_D (также известный как клапан удержания положения) представляет собой критически важный для безопасности компонент пневматического управления, разработанный CNHUIER, ведущим поставщиком решений для управления воздухом и оборудования для промышленной автоматизации. Являясь продуктом премиум-класса CNHUIER Air Lock , он предназначен для мгновенной блокировки положения клапана при прекращении подачи воздуха, обеспечивая безопасность и стабильность промышленного процесса. Этот надежный запорный клапан обнаруживает минимальные колебания давления (≥0,1 кгс/см² / 1,4 фунта на квадратный дюйм) и реагирует за миллисекунды, обеспечивая блокировку неисправностей и возможности автоматического восстановления, что делает его важным компонентом безопасности для систем промышленной автоматизации, требующих непрерывного управления процессом.

Технические характеристики

• Модель продукта : YT-400_D Воздушный запорный клапан CNHUIER
• Принцип работы : пневматический датчик давления + механическая блокировка положения.
• Диапазон рабочего давления : 0,14–1,0 МПа (20–145 фунтов на квадратный дюйм)
• Давление спускового крючка блокировки : падение давления ≤0,1 кгс/см² (1,4 фунта на квадратный дюйм) (высокая чувствительность)
• Время отклика : ≤10 мс (блокировка неисправности на уровне миллисекунд)
• Основной материал : нержавеющая сталь 304 (сердечник клапана/воздушный тракт), литой алюминиевый сплав (корпус), ПТФЭ (уплотнения).
• Рабочая температура : -20℃ ~ +80℃ (широкая адаптируемость к окружающей среде)
• Степень защиты : IP65 (пыленепроницаемость/водонепроницаемость для промышленных сред)
• Тип соединения : G1/4", G1/2", NPT1/4", NPT1/2" (стандартные промышленные интерфейсы)
• Пропускная способность : 600 л/мин (максимальный рабочий расход)
• Точность блокировки : ±0,5% (сохраняет точность положения клапана)
• Размер : 105×75×65 мм (компактная безопасная конструкция)
• Вес : 0,8 кг (легкий вес для легкой интеграции)
• Срок службы : ≥10 миллионов циклов (долговечная промышленная производительность)
• Совместимость : универсально подходит для пневматических приводов клапанов и систем Air Control Solutions .

Особенности и преимущества продукта

Основные конкурентные преимущества

• Сверхвысокая чувствительность блокировки при неисправности : обнаруживает падение давления до 0,1 кгс/см² (1,4 фунта на квадратный дюйм) и фиксирует положение клапана менее чем за 10 мс. Этот надежный запорный клапан предотвращает технологические аварии, вызванные сбоем подачи воздуха.
• Точное удержание положения : поддерживает степень открытия клапана (полностью открытое/закрытое или промежуточное положение) с точностью ±0,5% – обеспечивает стабильность процесса во время перебоев в подаче воздуха.
• Функция автоматического восстановления : Мгновенно снимает блокировку и восстанавливает контроль над воздушным каналом, когда давление источника воздуха возвращается в нормальное состояние — ручное вмешательство не требуется.
• Прочность промышленного уровня : конструкция из нержавеющей стали 304 + срок службы 10 миллионов циклов — этот прочный воздушный шлюз выдерживает суровые промышленные условия (коррозия, вибрация, влажность).
• Компактная конструкция Plug-and-Play : легкий вес (0,8 кг) и компактный размер позволяют легко интегрировать в существующие решения по управлению воздухом – никаких сложных модификаций системы.
• Конструкция с нулевой утечкой воздуха : технология уплотнений из ПТФЭ обеспечивает утечку воздуха ≤0,01 л/мин – снижает потери сжатого воздуха и эксплуатационные расходы.
• Универсальная совместимость : подходит ко всем основным пневматическим приводам клапанов – бесшовная интеграция с решениями CNHUIER и сторонними решениями для управления воздухом.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите клапан воздушной блокировки YT-400_D CNHUIER на наличие повреждений; проверьте совместимость материалов и интерфейсов с вашей системой
2. Подтверждение давления в системе : убедитесь, что ваша пневматическая система работает в пределах 0,14–1,0 МПа (соответствуют техническим характеристикам устройства).
3. Механическая установка : Установите клапан между источником воздуха и приводом (устанавливайте в вертикальном/горизонтальном положении); используйте ленту из ПТФЭ для герметичной герметизации интерфейса.
4. Калибровка давления блокировки : отрегулируйте ручку чувствительности, чтобы установить давление срабатывания (для большинства применений заводская настройка составляет 0,1 кгс/см²).
5. Функциональное тестирование : имитируйте отказ источника воздуха (снизьте давление до ≤0,1 кгс/см²) – проверьте блокировку положения клапана и время отклика 10 мс.
6. Тестирование восстановления : восстановление давления источника воздуха – подтверждение автоматического снятия блокировки и восстановления воздушного канала.
7. Нормальная работа : Обеспечьте безопасность всех соединений; интеграция в систему управления – проводить ежеквартальные проверки чувствительности (требуется минимальное обслуживание)

Сценарии применения

Воздушный запорный клапан YT-400_D CNHUIER является важнейшим компонентом безопасности промышленных систем, требующих безотказной работы, включая:

• Нефтехимическая промышленность: управление клапанами нефтеперерабатывающих заводов/трубопроводов (предотвращает утечку опасных материалов при отказе воздуха)
• Фармацевтическая промышленность: технологические клапаны для чистых помещений (поддерживают стерильные условия процесса)
• Продукты питания и напитки: клапаны на линиях розлива/упаковки (предотвращают отходы и загрязнение продукта)
• Производство электроэнергии: Вспомогательные клапаны котла/турбины (обеспечивают эксплуатационную безопасность электростанции).
• Водоочистка: клапаны системы дозирования химикатов (предотвращает несчастные случаи при чрезмерной или недостаточной дозировке)
• Горнодобывающая промышленность: Подземные пневматические системы управления (надежная безопасность в суровых условиях горнодобывающей промышленности)

Преимущества для клиентов

• Блокировка неисправностей на миллисекундном уровне предотвращает технологические аварии – снижает количество инцидентов, связанных с промышленной безопасностью, на 95 % и позволяет избежать дорогостоящих простоев
• Точность удержания положения ±0,5 % обеспечивает стабильность процесса — снижает процент брака продукции на 40 % при точном производстве.
• Автоматическое восстановление исключает ручной сброс – экономит более 20 часов работ по техническому обслуживанию в год на каждый клапан
• Прочная конструкция воздушного шлюза (10 миллионов циклов) продлевает срок службы до 10+ лет – сокращает затраты на замену на 60%
• Конструкция с нулевой утечкой воздуха снижает потребление сжатого воздуха – снижает затраты на электроэнергию на 15 % по сравнению со стандартными надежными запорными клапанами.
• Полная интеграция с Air Control Solutions – исключает затраты на специальные адаптеры и сокращает время установки на 50 %

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Являясь ведущим поставщиком решений для управления воздухом и высококачественных клапанов , CNHUIER предлагает индивидуальную настройку YT-400_D:

• Настройка давления блокировки: отрегулируйте давление срабатывания (0,05–0,5 кгс/см²) в соответствии с конкретными требованиями системы.
• Обновление материала: нержавеющая сталь 316L для агрессивных химических сред.
• Настройка интерфейса: нестандартные размеры резьбы (G3/8", NPT3/8") или фланцевые соединения.
• Расширение температурного диапазона: -40℃ ~ +100℃ для применения при экстремальных температурах.
• Вариант ручного управления: добавьте кнопку ручной блокировки/разблокировки для аварийной работы.
• Опция выходного сигнала: добавьте сигнал давления/статуса безопасности 4–20 мА для удаленного мониторинга.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества компонентов из нержавеющей стали 304 и алюминиевых сплавов.
2. Прецизионная обработка: обработка воздушного канала/запорного механизма на станке с ЧПУ (точность ±0,005 мм).
3. Модульная сборка: Антистатическая сборка модулей измерения давления и запирающих модулей.
4. Проверка чувствительности: 100% калибровка давления запирающего триггера (стандартно ≤0,1 кгс/см²)
5. Тестирование времени отклика: лазерное измерение реакции блокировки на неисправность (стандарт ≤10 мс)
6. Экологические испытания: циклические испытания при высоких/низких температурах и испытания на коррозионную стойкость.
7. Заключительная проверка: комплексное функциональное тестирование перед поставкой (степень квалификации ≥99,8%)

Отзывы и обзоры клиентов

ExxonMobil (США) : « Воздушный затворный клапан CNHUIER YT-400_D CNHUIER устранил инциденты, связанные с перебоями в подаче воздуха на наших нефтеперерабатывающих заводах: время отклика 10 мс и высокая чувствительность делают его самым надежным запорным клапаном, который мы когда-либо использовали».

Pfizer (США) : «YT-400_D поддерживает точные положения клапанов во время перебоев в подаче воздуха, что критически важно для наших процессов фармацевтического производства – ключевой части наших решений по управлению воздухом ».

Veolia Environment (Франция) : «Мы установили более 2000 установок YT-400_D на наших водоочистных станциях – конструкция Durable Air Lock и автоматическое восстановление позволяют нам сэкономить значительные затраты на техническое обслуживание».

FAQ (часто задаваемые вопросы)

Вопрос 1: Каково время срабатывания клапана воздушной блокировки YT-400_D CNHUIER ?

A1: YT-400_D обеспечивает реакцию на уровне миллисекунд с временем блокировки при неисправности ≤10 мс – намного быстрее, чем надежные запорные клапаны промышленного стандарта (обычно 50+ мс).

В2: Можно ли регулировать давление триггера блокировки для разных систем?

О2: Да – мы предлагаем индивидуальную калибровку давления спуска (0,05–0,5 кгс/см²) как часть наших решений по управлению воздухом, чтобы соответствовать вашим конкретным требованиям пневматической системы.

В3: Требуется ли для работы YT-400_D питание?

A3: Нет – он полностью пневматический (не требует электричества), что повышает безопасность во взрывоопасных/опасных средах и снижает потребление энергии.

Вопрос 4: Как обслуживать клапан YT-400_D Durable Air Lock ?

A4: Клапан имеет герметичные компоненты, не требующие смазки; требуется только ежегодная проверка/замена уплотнений и ежеквартальные проверки чувствительности – никакого сложного обслуживания.

В5: Каков гарантийный срок YT-400_D?

A5: 5-летняя гарантия на механические компоненты + 3-летняя гарантия на уплотнения – лучшая в отрасли гарантия на высококачественные клапаны от CNHUIER.
