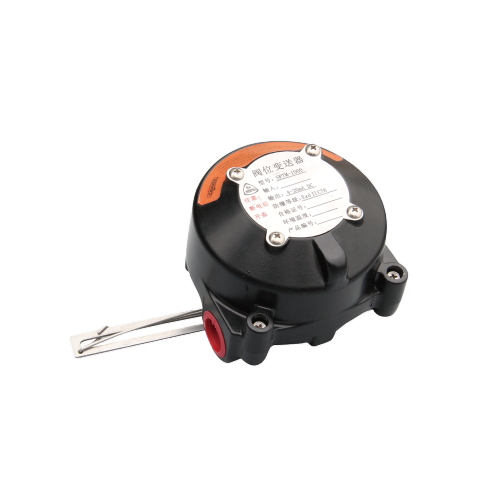

Надежный датчик положения клапана

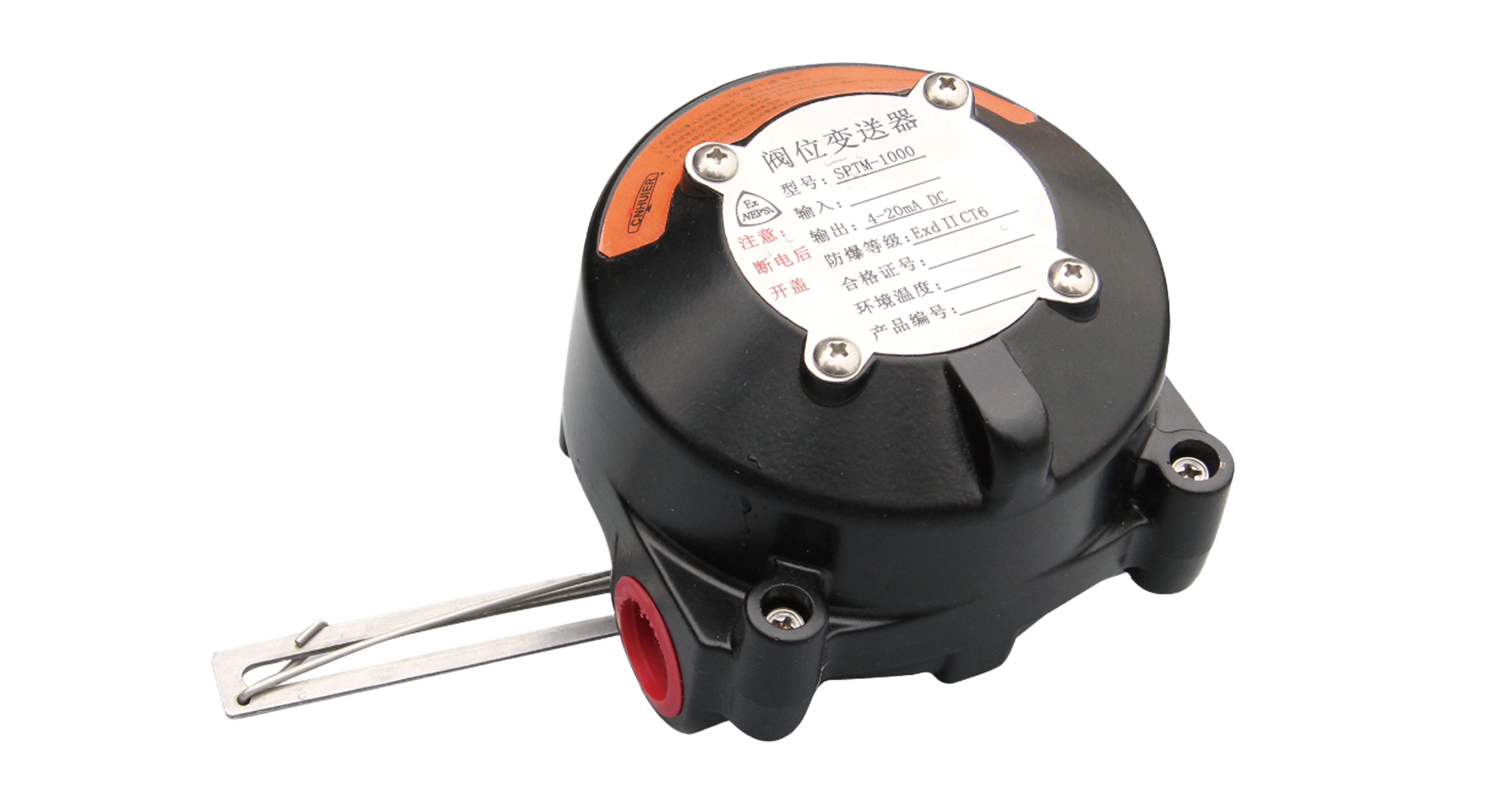

Датчик положения клапана (SPTM-1000) — CNHUIER

Обзор продукта

Датчик положения клапана SPTM-1000 — это высокоточное промышленное сенсорное устройство, разработанное CNHUIER, ведущим поставщиком промышленных датчиков и оборудования для управления технологическими процессами. Являясь датчиком положения клапана премиум-класса, он преобразует механическое смещение клапана (угол поворота/линейный ход) в стандартный электрический сигнал 4–20 мА, обеспечивая мониторинг открытия клапана в реальном времени и обратную связь с обратной связью для систем управления. Оснащенное высокоточными датчиками (±0,2% от полной шкалы) и функцией защитной блокировки, это устройство обеспечивает надежные измерения критически важных промышленных процессов, что делает его важным компонентом для обеспечения безопасности производства и стабильности процесса в автоматизированных системах управления клапанами.

Технические характеристики

• Модель продукта : Датчик положения клапана SPTM-1000
• Принцип работы : обнаружение эффекта Холла + формирование и преобразование сигнала.
• Тип измерения : Угол поворота (0–90°/0–360°)/Линейное перемещение (0–100 мм)
• Точность : ±0,2% от полной шкалы (полная шкала) – ведущие в отрасли высокоточные датчики.
• Выходной сигнал : 4–20 мА (стандартный), дополнительный аналоговый сигнал 0–10 В/1–5 В.
• Источник питания : 24 В постоянного тока (широкий диапазон напряжения 18–30 В постоянного тока, двухпроводная система)
• Основной материал : литой алюминиевый сплав (корпус), нержавеющая сталь 316 (чувствительный вал), ПТФЭ (уплотнения).
• Рабочая температура : -40℃ ~ +85℃ (расширенная адаптация к окружающей среде)
• Степень защиты : IP67 (пыленепроницаемость/водонепроницаемость/погружаемость до 1 м)
• Время отклика : ≤10 мс (обратная связь по сигналу в реальном времени)
• Сопротивление нагрузки : 0–750 Ом (совместимо с большинством систем DCS/PLC)
• Разрешение сигнала : 16 бит (высокоточное цифро-аналоговое преобразование)
• Размер : 120×85×65 мм (компактный промышленный дизайн)
• Вес : 0,8 кг (легкий вес для удобного монтажа)
• Стандарт монтажа : NAMUR VDI/VDE 3845 (прямой монтаж на клапане)
• Защитная блокировка : настраиваемый выход сигнализации (релейный контакт, 250 В переменного тока/5 А)
• Класс взрывозащиты : Ex d IIB T6 (опция, для опасных сред)
• Срок службы : ≥10 миллионов циклов (механический) / ≥8 лет (электронные компоненты)
• Совместимость : универсально подходит для шаровых кранов, шаровых кранов, дроссельных заслонок и регулирующих клапанов.

Особенности и преимущества продукта

Основные конкурентные преимущества

• Сверхвысокая точность ±0,2% от полной шкалы : Оснащен высокоточными датчиками премиум-класса, обеспечивающими надежное измерение положения клапана, что значительно превышает отраслевой стандарт (±0,5% от полной шкалы) и имеет решающее значение для стабильности системы управления с обратной связью.
• Реакция в реальном времени 10 мс : мгновенное преобразование сигнала и обратная связь — позволяет немедленно корректировать систему в зависимости от отклонений положения клапана, сводя к минимуму изменчивость процесса в промышленных приложениях.
• Интеллектуальная защитная блокировка : настраиваемые триггеры сигнализации/аварийного отключения при ненормальном положении клапана – предотвращает несчастные случаи на производстве и обеспечивает эксплуатационную безопасность, что является ключевым преимуществом наших промышленных датчиков.
• Широкая адаптация к окружающей среде : защита IP67 + рабочий диапазон -40℃~+85℃ — надежно работает при экстремальных температурах, пыли, влажности и даже при временном погружении в воду.
• Технология бесконтактного измерения : датчик Холла без механического износа — исключает необходимость технического обслуживания и продлевает срок службы до 10 миллионов циклов по сравнению с датчиком положения клапана контактного типа.
• Простая калибровка и настройка : калибровка нуля/диапазона нажатием кнопки (без специальных инструментов) – сокращает время ввода в эксплуатацию на месте на 70 % и обеспечивает быструю интеграцию в системы управления.
• Универсальная совместимость : стандартный выход 4–20 мА + монтаж NAMUR – бесшовная интеграция с системами РСУ, ПЛК и SCADA, совместимость со всеми типами промышленных клапанов.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите датчик положения клапана SPTM-1000 на наличие повреждений; проверьте совместимость с целевым типом клапана (поворотный/линейный)
2. Механический монтаж : Установите преобразователь на привод клапана в соответствии со стандартами NAMUR; зафиксируйте соединение чувствительного вала со штоком клапана (следите за тем, чтобы не было заеданий)
3. Электрическая проводка : Подключите источник питания 24 В постоянного тока (двухпроводная система) и выходной сигнал к системе DCS/PLC (соблюдайте маркировку полярности, чтобы избежать повреждений).
4. Калибровка нуля/диапазона : установите клапан в полностью закрытое (нулевое) положение, нажмите кнопку калибровки нуля; установите в полностью открытое положение (диапазон), нажмите кнопку калибровки диапазона.
5. Конфигурация защитной блокировки : Программирование пороговых значений сигнализации (пределы ненормального положения) с помощью встроенных DIP-переключателей или дополнительного интерфейса HMI.
6. Функциональное тестирование : Вручную отрегулируйте положение клапана; убедитесь, что выходной сигнал 4–20 мА соответствует открытию клапана (подтвердите точность ±0,2% с помощью калибратора)
7. Системная интеграция : Подключите выходной сигнал к системе управления; проверить триггеры защитной блокировки, чтобы подтвердить функциональность сигнализации/отключения
8. Нормальная работа : Закрепите все соединения и корпуса; проводить ежеквартальную проверку точности для надежных измерений

Сценарии применения

Датчик положения клапана SPTM-1000 — это универсальный промышленный датчик для критически важных систем управления клапаном, в том числе:

• Нефтехимическая промышленность: регулирующие клапаны нефтеперерабатывающих и химических заводов (взрывозащищенная версия для опасных зон, высокоточные датчики для стабильности процесса)
• Производство электроэнергии: регулирующие клапаны питательной воды/пара котла (обратная связь в реальном времени для регулировки нагрузки, защитная блокировка для аварийного отключения)
• Очистка воды: клапаны регулирования расхода (измерение линейного хода, надежное измерение для систем дозирования химикатов)
• Производство: клапаны автоматизированных производственных линий (быстрое реагирование для синхронизации процессов)
• Нефть и газ: клапаны регулирования расхода трубопроводов (коррозионностойкая конструкция для суровых полевых условий)
• Фармацевтическая промышленность: Санитарные регулирующие клапаны (чистая конструкция, высокая точность для управления периодическим процессом)

Преимущества для клиентов

• Точность ±0,2% полной шкалы повышает точность управления процессом – снижает изменчивость качества продукции на 45% в производственных приложениях по сравнению со стандартными промышленными датчиками.
• Время отклика в реальном времени 10 мс позволяет немедленно отрегулировать систему – минимизирует время простоя процесса, вызванное отклонениями положения клапана.
• Функциональность защитной блокировки предотвращает производственные аварии – сокращает внеплановые простои на 60% и обеспечивает соблюдение норм промышленной безопасности
• Технология бесконтактного измерения исключает механический износ – сокращает расходы на техническое обслуживание на 70 % по сравнению с датчиком положения клапана контактного типа (срок службы 10 миллионов циклов).
• Защита IP67 обеспечивает бесперебойную работу в течение 99,9 % — надежность. Надежные измерения в суровых промышленных условиях с минимальным временем простоя.
• Простая калибровка сокращает время ввода в эксплуатацию на 70 % — быстрая интеграция в существующие системы управления без специализированной технической поддержки.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Являясь ведущим поставщиком промышленных преобразователей и высокоточных датчиков , компания CNHUIER предлагает индивидуальную настройку SPTM-1000:

• Выходной сигнал: аналоговый сигнал 0–10 В/1–5 В или цифровой выход Modbus RTU.
• Улучшенный материал: корпус из нержавеющей стали 316L для работы в агрессивных средах.
• Диапазон измерения: пользовательский угол поворота (0–180°) или линейное перемещение (0–200 мм).
• Взрывозащищенность: полная сертификация ATEX/IECEx для опасных зон 0/1.
• Калибровка: Заводская предварительная калибровка для определенных типов клапанов (настраиваемый нуль/диапазон)
• Связь: интеграция протокола HART для совместимости с интеллектуальными системами управления.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества компонентов из алюминиевого сплава и нержавеющей стали.
2. Прецизионная обработка: обработка корпуса датчика на станке с ЧПУ (точность размеров ±0,005 мм).
3. Сборка компонентов: сборка высокоточных датчиков и электронных модулей в чистых помещениях.
4. Калибровка: Заводская калибровка с точностью ±0,2% полной шкалы (соответствует международным стандартам).
5. Экологические испытания: испытания на экстремальную температуру, вибрацию и водонепроницаемость по стандарту IP67.
6. Функциональное тестирование: 100% защитная блокировка и проверка реакции сигнала
7. Заключительная проверка: Комплексное тестирование производительности перед поставкой (степень квалификации ≥99,9%)

Отзывы и обзоры клиентов

ExxonMobil (США) : « Датчик положения клапана SPTM-1000 компании CNHUIER обеспечивает исключительную надежность измерений для наших клапанов нефтеперерабатывающего завода – точность ±0,2% и защитная блокировка снизили изменчивость нашего технологического процесса на 45%».

АББ (Швейцария) : «SPTM-1000 легко интегрируется с нашими системами управления – бесконтактные датчики высокой точности и простота калибровки делают его нашим лучшим выбором в качестве промышленных датчиков для электростанций».

Veolia (Франция) : «Мы установили 1800 установок SPTM-1000 на наших водоочистных сооружениях – степень защиты IP67 и реагирование в режиме реального времени обеспечивают надежную обратную связь по положению клапана во всех рабочих условиях».

FAQ (часто задаваемые вопросы)

В1: Какова точность датчика положения клапана SPTM-1000?

A1: SPTM-1000 обеспечивает точность ±0,2% полной шкалы (FS) – лучшие в отрасли характеристики для высокоточных датчиков , значительно превосходящие стандартные датчики (±0,5–1% полной шкалы) и критически важные для точного управления процессом.

Вопрос 2: Совместим ли SPTM-1000 как с поворотными, так и с линейными клапанами?

A2: Да – он поддерживает как измерение угла поворота (0–90°/0–360°) для поворотных клапанов (шаровых/дроссельных), так и линейное перемещение (0–100 мм) для линейных клапанов (шаровых/задвижек), обеспечивая надежные измерения для всех типов клапанов.

В3: Какой источник питания требуется для SPTM-1000?

A3: Он использует стандартную двухпроводную систему 24 В постоянного тока (широкий диапазон напряжений 18–30 В постоянного тока), совместимую со всеми источниками питания промышленных систем управления, что является ключевым преимуществом наших промышленных датчиков .

В4: Можно ли использовать SPTM-1000 во взрывоопасных средах?

A4: Да – мы предлагаем версию, сертифицированную ATEX (Ex d IIB T6), для использования в опасных средах Зоны 1 (нефтяные/газовые/химические заводы), сохраняя полную точность и функциональность защитной блокировки.

В5: Каков гарантийный срок SPTM-1000?

A5: 5-летняя гарантия на механические компоненты + 3-летняя гарантия на электронные модули – лучшая в отрасли гарантия на датчики положения клапана от CNHUIER.
