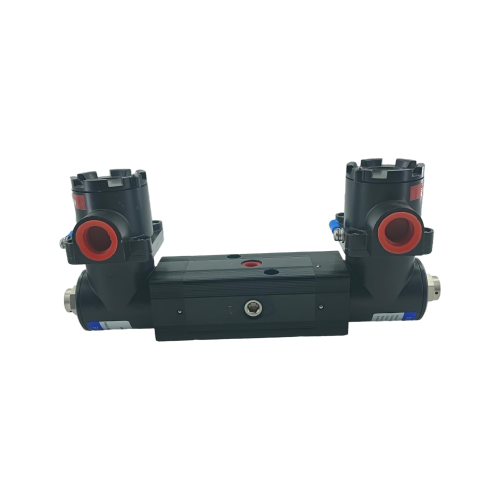

Надежный электромагнитный регулирующий клапан

Электромагнитный клапан (HID/ESV100_D) — CNHUIER

Обзор продукта

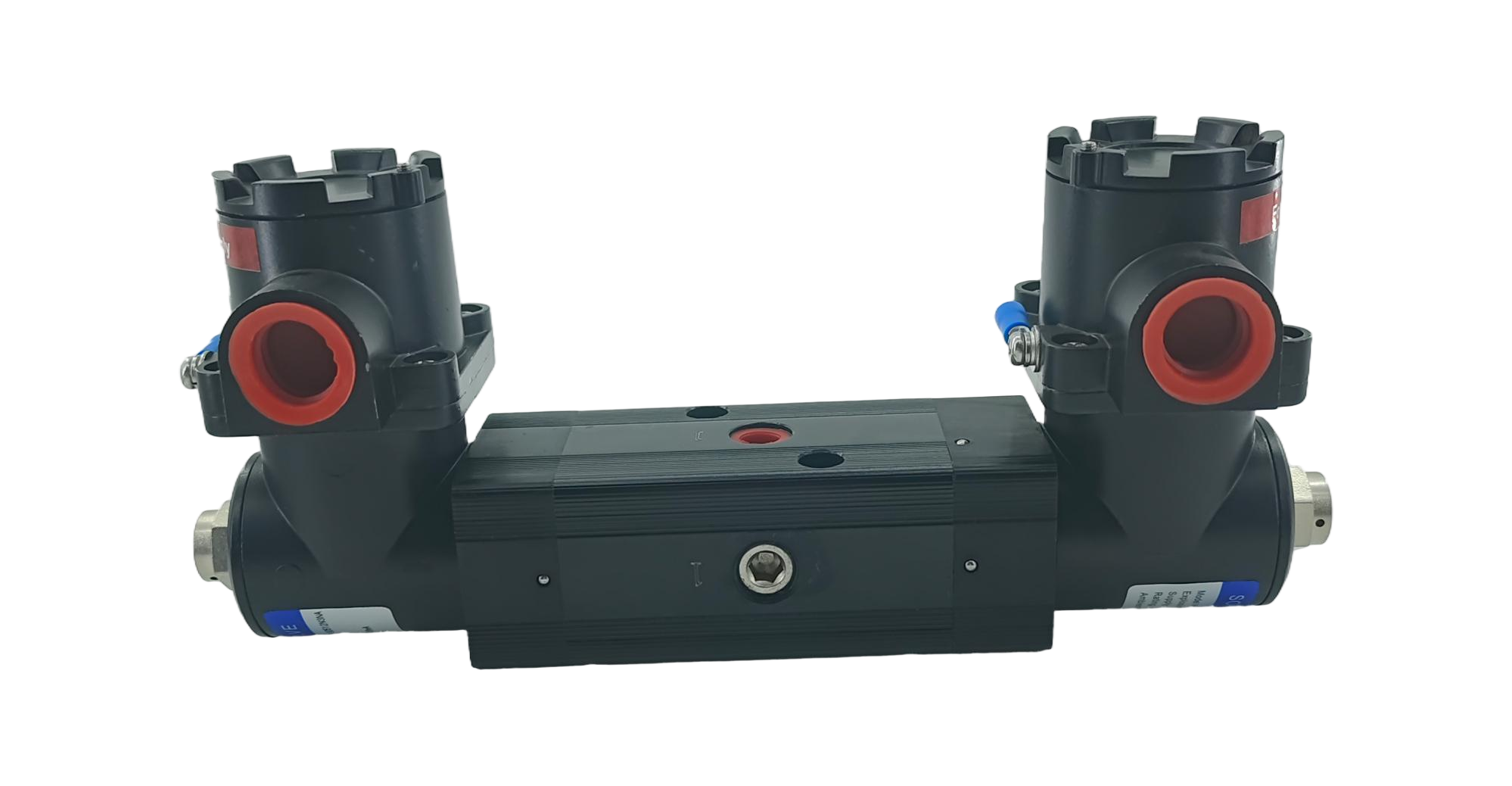

Взрывозащищенный электромагнитный клапан HID/ESV100_D — это компактный высокопроизводительный электромагнитный регулирующий клапан, разработанный CNHUIER — ведущим мировым производителем промышленных электромагнитных клапанов и решений для управления жидкостями в опасных средах. Являясь компактным электромагнитным клапаном, предназначенным исключительно для легковоспламеняющихся и взрывоопасных сред, он помещает компоненты, генерирующие искру/дугу/высокую температуру (электромагнитная катушка, железный сердечник), в прочный взрывозащищенный корпус, сертифицированный по стандарту Ex db IIC T6 Gb, что исключает риск возникновения внутренних источников воспламенения, вызывающих взрывы во внешней опасной атмосфере. Оснащенный надежной взрывоизоляцией, точным контролем жидкости с точностью до миллисекунды и встроенной защитной блокировкой, этот электромагнитный клапан CNHUIER обеспечивает лучшую в отрасли безопасность при компактном размере, что делает его идеальным выбором для промышленных применений с ограниченным пространством, требующих совместимой интеграции электрического клапана и пневматического клапана в опасных зонах.

Технические характеристики

• Модель продукта : Электромагнитный клапан HID/ESV100_D
• Класс взрывозащиты : Ex db IIC T6 Gb (самая высокая защита для газовых групп IIB/IIC, температура поверхности T6 ≤85 ℃)
• Конфигурация клапана : 2/2-ходовой (стандарт НЗ/НО), 3/2-ходовой (опционально управление направлением)
• Принцип работы : Компактный сердечник клапана с электромагнитным приводом + встроенная защитная блокировка.
• Контролируемая среда : газ (воздух/природный газ/СНГ), жидкость (вода/масло/легкие химические растворители).
• Номинальный диаметр (DN) : 1/8" ~ 1" (DN4 ~ DN25) – компактный размер для приложений с ограниченным пространством.
• Диапазон рабочего давления : 0–1,6 МПа (стандарт), 0–2,5 МПа (версия высокого давления)
• Время отклика : ≤7 мс ​​(открытие), ≤5 мс (закрытие) – точный контроль жидкости.
• Источник питания : 12 В/24 В постоянного тока (стандартно, малой мощности ≤7 Вт), 110 В/220 В переменного тока (опционально)
• Основной материал : нержавеющая сталь 304/316 (корпус клапана), латунный сплав (сердечник клапана), NBR/PTFE (уплотнения), литой алюминий (взрывозащищенный корпус).
• Рабочая температура : -40℃ ~ +85℃ (стандартная), -50℃ ~ +120℃ (высокотемпературная по индивидуальному заказу)
• Степень защиты : IP67 (пыленепроницаемость/водонепроницаемость, возможность погружения на глубину до 1 м)
• Коэффициент расхода (Cv) : 0,2 ~ 3,5 (DN4 ~ DN25) – оптимизирован для требований к компактному расходу.
• Характеристики утечки : нулевая утечка (газ: ≤0,001 мл/мин, жидкость: непроницаемая для пузырьков)
• Тип соединения : Резьбовое (стандарт NPT/BSPP/BSPT), мини-фланец (DN20+ опционально)
• Защитная блокировка : встроенный датчик давления/утечки + автоматическое отключение (реакция ≤10 мс)
• Размеры (Д×Ш×В) : 65×45×85 мм (DN4) ~ 110×65×120 мм (DN25) – сверхкомпактный размер
• Вес : 0,6 кг (DN4) ~ 1,8 кг (DN25) – легкий вес для легкой установки.
• Срок службы : ≥10 миллионов циклов (механический), ≥8 лет (электромагнитная катушка)
• Совместимость : Полная интеграция с компактными системами пневматических клапанов и панелями управления электрическими клапанами.

Особенности и преимущества продукта

Основные конкурентные преимущества

• Сертификация взрывозащиты Ex db IIC T6 Gb : Компактный корпус электромагнитного клапана выдерживает внутреннее давление взрыва (≥1,5 МПа) и блокирует распространение пламени – полностью соответствует стандартам ATEX/IECEx, золотому стандарту для опасных зон. Промышленный электромагнитный клапан
• Сверхкомпактная конструкция : занимает на 30 % меньше места, чем обычные взрывозащищенные электромагнитные клапаны – идеально подходит для шкафов управления с ограниченным пространством и тесных промышленных установок, что является ключевым преимуществом компактной серии CNHUIER Solenoid.
• Точное управление на миллисекундном уровне : время отклика менее 7 мс позволяет управлять включением/выключением жидкости в режиме реального времени, что критически важно для защитной блокировки в компактных промышленных системах, совместимо как с электрическими, так и с пневматическими клапанами.
• Встроенная защитная блокировка : автоматически отключает подачу жидкости в условиях избыточного давления/утечки – исключает риск несчастного случая в условиях повышенного риска и ограниченном пространстве без дополнительных внешних компонентов.
• Легкий вес и простота установки : вес 0,6–1,8 кг + стандартизированные резьбовые соединения — сокращает время установки на 40 % по сравнению с моделями взрывозащищенных промышленных электромагнитных клапанов для тяжелых условий эксплуатации.
• Низкое энергопотребление : потребляемая мощность постоянного тока ≤7 Вт – сокращает затраты на электроэнергию для компактных систем управления, сохраняя при этом соответствие требованиям взрывозащиты.
• Коррозионностойкая конструкция : корпус из нержавеющей стали 304/316 – подходит для суровых промышленных условий без ущерба для компактных размеров.

Этапы установки и эксплуатации

1. Проверка перед установкой : Проверьте сертификацию электромагнитного клапана HID/ESV100_D Ex db IIC T6 Gb; проверить на наличие повреждений и подтвердить совместимость с жидкой средой/давлением/температурой
2. Подготовка опасной зоны : убедитесь, что зона установки относится к зоне 1/2 (газ) или зоне 21/22 (пыль) – соблюдайте местные правила взрывозащиты.
3. Компактная установка в пространстве : Установите клапан в шкафу управления/ограниченном пространстве (соблюдайте требования к минимальным зазорам); затянуть резьбовые соединения до 20 Н·м (DN4-DN20) или 25 Н·м (DN25)
4. Взрывозащищенное подключение : Подключите источник питания к компактной взрывозащищенной клеммной коробке (следуйте правилам подключения Ex db IIC T6 Gb); заземлите корпус (обязательно для безопасности электрического клапана )
5. Соединение для жидкости : Соедините вход/выход с компактным пневматическим клапаном /трубопроводом для жидкости; используйте ленту из ПТФЭ для герметичного уплотнения (испытание азотом при 1,2-кратном рабочем давлении)
6. Настройка защитной блокировки : настройка пороговых значений давления/утечки для автоматического отключения (через встроенный регулировочный порт).
7. Функциональное тестирование : Включите питание и проверьте реакцию открытия/закрытия клапана; проверить целостность взрывозащищенного корпуса и отсутствие утечек
8. Нормальная работа : Закрепите все взрывозащищенные крышки; проводить ежемесячные проверки безопасности (целостность пломбы, работоспособность блокировки)

Сценарии применения

Электромагнитный клапан HID/ESV100_D представляет собой компактный промышленный электромагнитный клапан для применения в опасных средах с ограниченным пространством, включая:

• Нефтехимическая промышленность: компактные шкафы управления нефтеперерабатывающими заводами, управление трубопроводами топливного газа малого диаметра (соответствие Ex db IIC T6 Gb)
• Нефть и газ: компактные панели управления морской платформы, система регулирования устьевой системы малого объема жидкости (коррозионностойкая конструкция).
• Горнодобывающая промышленность: компактные блоки управления подземными шахтами, перекрытие газопровода малого диаметра ( электрический предохранительный клапан )
• Фармацевтическая промышленность: системы мелкосерийной обработки взрывчатых растворителей, компактный контроль стерильности жидкостей (нулевая утечка).
• Продукты питания и напитки: компактные блоки управления линией по производству спирта, регулирование жидкости малым расходом (интеграция с пневматическим клапаном )
• Общая промышленность: Компактные шкафы управления опасными зонами, контроль жидкости в небольших резервуарах для хранения химикатов.

Преимущества для клиентов

• Сертификация Ex db IIC T6 Gb обеспечивает глобальное соответствие опасным зонам — исключает нарушения безопасности и риски несчастных случаев в компактных установках, что является основной ценностью продуктов CNHUIER Solenoid.
• Уменьшение занимаемой площади на 30 % экономит ценное пространство в шкафах управления – позволяет более эффективно использовать ограниченное пространство по сравнению со стандартными моделями промышленных электромагнитных клапанов.
• Время отклика менее 7 мс позволяет управлять жидкостью в реальном времени – сокращает время простоя процесса на 50 % в компактных системах высокого риска
• Встроенная защитная блокировка устраняет необходимость во внешних компонентах безопасности – сокращает затраты на установку на 35 % и снижает сложность системы.
• Легкая конструкция (0,6–1,8 кг) сокращает трудозатраты на установку на 40 % — снижает общую стоимость проекта при компактном развертывании электрического клапана.
• Отсутствие утечек снижает потери жидкости на 95 % — снижает эксплуатационные расходы при работе с опасными средами с малым расходом.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Являясь ведущим поставщиком компактных промышленных электромагнитных клапанов , компания CNHUIER предлагает индивидуальную настройку HID/ESV100_D:

• Конфигурация клапана: 3/2-ходовое управление направлением (гибридная компактная конструкция электрического клапана и пневматического клапана )
• Обновление материала: весь корпус из нержавеющей стали 316 для работы в агрессивных средах, уплотнения из ПТФЭ для химической совместимости.
• Производительность Custom: компактные версии для высокого давления (0–3,0 МПа) или низкой температуры (-50 ℃).
• Соединение по индивидуальному заказу: мини-фланцевые (DN20/DN25) или санитарные зажимные (фармацевтические) соединения.
• Электрические характеристики: Искробезопасная (ia) катушка для опасных зон Зоны 0, катушка постоянного тока малой мощности (≤5 Вт)
• Монтаж по индивидуальному заказу: монтаж на DIN-рейку для компактной интеграции в шкаф управления.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка соответствия нержавеющей стали 304/316/взрывозащищенного алюминия стандартам Ex db IIC T6 Gb.
2. Прецизионная обработка: обработка на станке с ЧПУ компактного сердечника/корпуса клапана (точность ±0,001 мм для нулевой утечки)
3. Взрывозащищенная сборка: сборка компактного корпуса Ex db IIC T6 Gb с контролем крутящего момента (испытание на водонепроницаемость IP67)
4. Испытание катушек: 100% сопротивление изоляции (≥150 МОм) и проверка диэлектрической прочности для компактных катушек.
5. Проверка взрывобезопасности: внутреннее давление взрыва (≥1,5 МПа) и испытания траектории распространения пламени в соответствии с ATEX.
6. Тестирование компактной системы: калибровка встроенной защитной блокировки и проверка времени срабатывания
7. Заключительная сертификационная проверка: комплексный аудит соответствия перед поставкой (степень квалификации ≥99,9%)

Отзывы и обзоры клиентов

Chevron (США) : « Соленоидный клапан HID/ESV100_D компании CNHUIER идеально вписывается в наши компактные шкафы управления нефтеперерабатывающим заводом — класс Ex db IIC T6 Gb и отсутствие утечек делают его нашим лучшим промышленным электромагнитным клапаном для опасных зон с ограниченным пространством».

TotalEnergies (Франция) : « Соленоидный клапан HID/ESV100_D CNHUIER легко интегрируется с нашими компактными системами пневматических клапанов – небольшая занимаемая площадь и быстрый отклик значительно уменьшают размер нашей панели управления и эксплуатационные риски».

BP (Великобритания) : «Мы установили 3000 блоков HID/ESV100_D на наших морских платформах — легкая конструкция и взрывозащищенность делают их самым надежным компактным решением с электрическими клапанами для наших систем управления устьем скважин».

FAQ (часто задаваемые вопросы)

Вопрос 1: Какой класс взрывозащиты имеет электромагнитный клапан HID/ESV100_D?

A1: HID/ESV100_D сертифицирован по Ex db IIC T6 Gb — самому высокому уровню защиты для газовых групп IIB/IIC (включая водород/ацетилен) и температурному классу T6, соответствующему мировым стандартам для компактных промышленных электромагнитных клапанов во взрывоопасных зонах.

Вопрос 2. Чем HID/ESV100_D отличается от стандартных взрывозащищенных электромагнитных клапанов?

A2: Он имеет на 30% меньшую площадь, легкий дизайн (0,6–1,8 кг) и встроенную защитную блокировку — ключевые преимущества компактной конструкции продуктов CNHUIER Solenoid по сравнению с более громоздкими стандартными моделями, сохраняя при этом полное соответствие Ex db IIC T6 Gb.

Вопрос 3. Может ли HID/ESV100_D интегрироваться с системами пневматических клапанов ?

A3: Да – HID/ESV100_D спроектирован для полной интеграции с компактными пневматическими системами управления, поддерживая 3/2-ходовые конфигурации и выступая в качестве пилотного клапана для небольших блоков пневматических клапанов в опасных средах с ограниченным пространством.

Вопрос 4. Какой диапазон размеров охватывает HID/ESV100_D?

A4: HID/ESV100_D доступен в размерах от DN4 (1/8 дюйма) до DN25 (1 дюйм) – оптимизирован для применений с малым диаметром и ограниченным пространством, где стандартные модели промышленных электромагнитных клапанов слишком велики.

Вопрос 5: Каков гарантийный срок на HID/ESV100_D?

A5: 5-летняя гарантия на механические компоненты + 3-летняя гарантия на электромагнитные катушки — лучшая в отрасли гарантия на компактные взрывозащищенные электромагнитные клапаны от CNHUIER.
