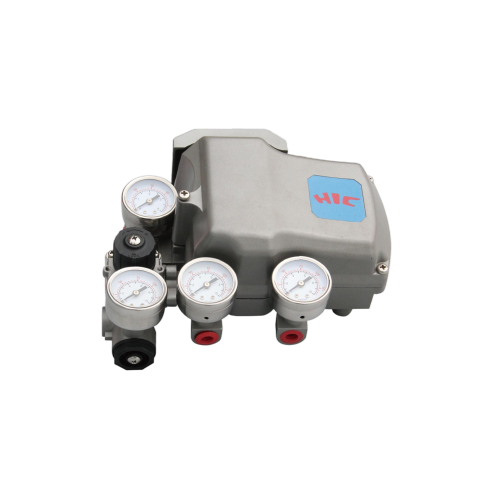

Прецизионный пневматический позиционер клапана

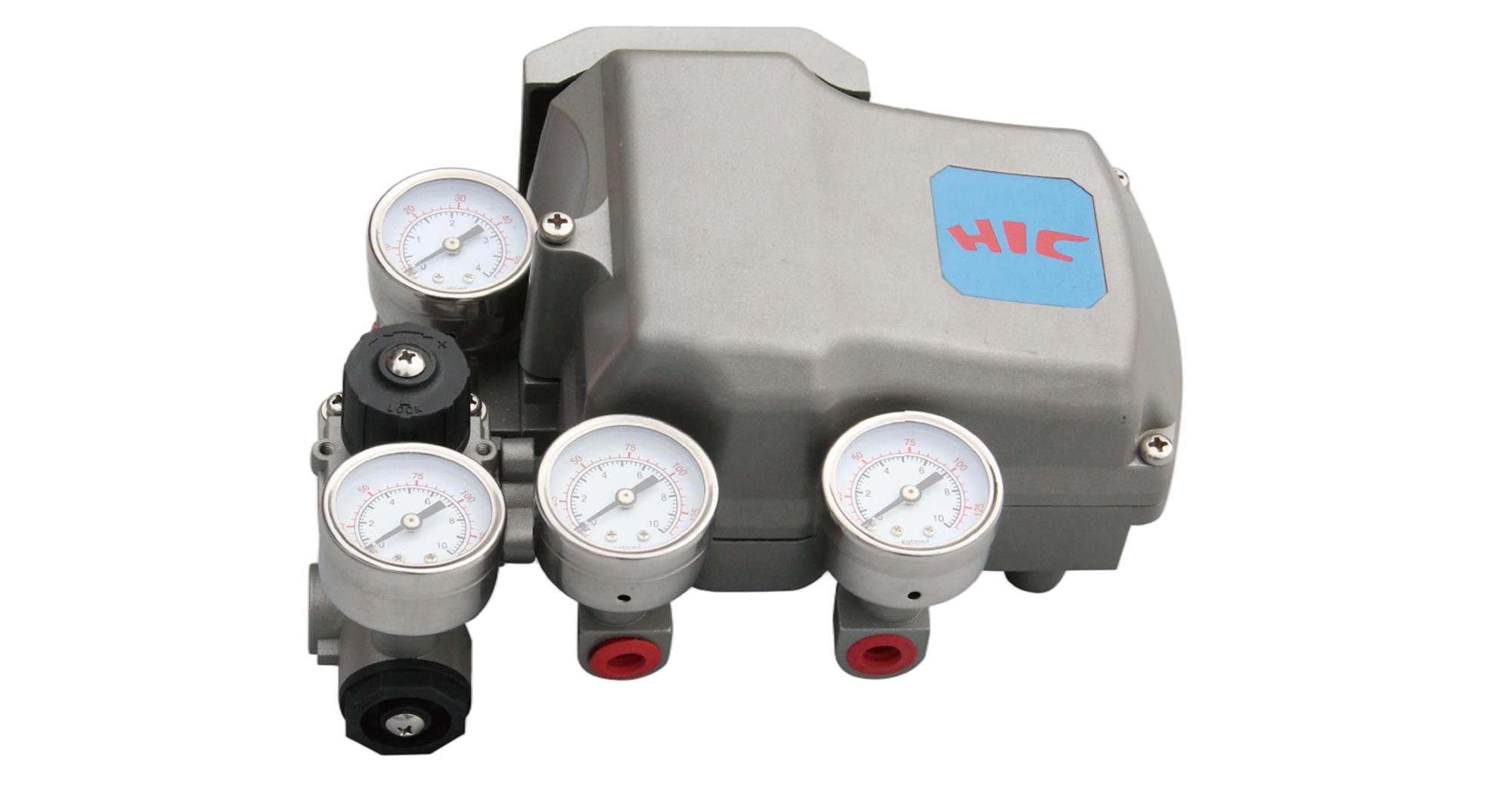

Пневматический позиционер клапана (CBP200) — CNHUIER

Обзор продукта

Пневматический позиционер клапана CBP200 — это интеллектуальное высокоточное устройство управления, разработанное CNHUIER, ведущим поставщиком решений промышленной автоматизации и оборудования для управления жидкостями. Являясь пневматическим позиционером клапана нового поколения, он преобразует пневматические сигналы давлением 3–15 фунтов на квадратный дюйм (0,2–1,0 бар) в сверхточные механические перемещения для привода приводов клапана (мембранного/поршневого типа) и регулирования открытия клапана с непревзойденной точностью. Эти надежные позиционеры, оснащенные системой управления с обратной связью в режиме реального времени и гибкими возможностями сегментного управления, обеспечивают лучшую в отрасли точность управления сложными промышленными процессами, что делает их оптимальным выбором для автоматизированных клапанных систем, требующих адаптируемости и стабильной работы в различных промышленных условиях.

Технические характеристики

• Модель продукта : Пневматический позиционер клапана CBP200
• Принцип работы : Преобразование пневматического сигнала + механическое управление с обратной связью в режиме реального времени.
• Диапазон входного сигнала : сигнал пневматического давления 3–15 фунтов на квадратный дюйм (0,2–1,0 бар).
• Диапазон выходного давления : 0,2–1,0 бар (динамическое соответствие требованиям привода)
• Точность управления : ±0,3% (стандарт управления сверхвысокой точностью )
• Время отклика : ≤0,3 секунды (быстрое преобразование сигнала и срабатывание)
• Основной материал : высокопрочный литой алюминиевый сплав (корпус), нержавеющая сталь 316 (механизм обратной связи), витон (уплотнения).
• Рабочая температура : -40℃ ~ +90℃ (расширенная адаптация к окружающей среде)
• Степень защиты : IP67 (пыленепроницаемость/водонепроницаемость/погружаемость до 1 м)
• Расход воздуха : ≤0,08 Нм³/ч (сверхнизкое энергопотребление)
• Давление подачи : 1,4-7,0 бар (широкая совместимость с промышленными источниками воздуха)
• Диапазон регулировки хода : 3–120 мм (универсально подходит для приводов клапанов )
• Размер : 135×105×80 мм (компактный и легкий промышленный дизайн)
• Вес : 1,5 кг (простой монтаж и интеграция)
• Тип монтажа : стандарт NAMUR, прямой монтаж/монтаж на кронштейне.
• Механизм обратной связи : прецизионный кулачок + стержень обратной связи из нержавеющей стали (управление с обратной связью в реальном времени)
• Срок службы : ≥15 миллионов циклов (лучшая в отрасли долговечность)
• Совместимость : универсально подходит для приводов клапанов мембранного/поршневого типа (клапаны DN10–DN400).

Особенности и преимущества продукта

Основные конкурентные преимущества

• Сверхточность управления ±0,3 % : этот пневматический позиционер клапана обеспечивает лучшую на рынке точность управления , гарантируя, что открытие клапана идеально совпадает с входными сигналами — на 40 % точнее, чем стандартные позиционеры.
• Обратная связь в режиме реального времени : стержни/кулачки обратной связи из нержавеющей стали контролируют положение клапана в реальном времени, динамически регулируя выходной сигнал для устранения дрейфа, что крайне важно для стабильных процессов промышленной автоматизации.
• Гибкое сегментированное управление : поддерживает управление несколькими приводами клапанов с помощью одного позиционера или сегментную регулировку хода клапана – адаптируется к сложным сценариям промышленного управления без дополнительного оборудования.
• Расширенная адаптация к окружающей среде : защита IP67 + рабочий диапазон -40℃~+90℃ — надежная работа в экстремально низких/высоких температурах, в пыльных или влажных промышленных средах.
• Сверхнизкий расход воздуха : использование воздуха ≤0,08 Нм³/ч снижает затраты на сжатый воздух на 40 % по сравнению с обычными надежными позиционерами – значительная экономия для крупномасштабных систем
• Универсальный монтаж NAMUR : непосредственный монтаж на приводы клапанов в соответствии со стандартами NAMUR VDI/VDE 3845 – без специальных адаптеров, что сокращает время установки на 60 %.
• Калибровка без инструментов : встроенные ручки регулировки нуля/диапазона позволяют выполнить калибровку на месте за 2 минуты – для быстрой настройки не требуются специальные инструменты.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите пневматический позиционер клапана CBP200 на наличие повреждений; проверьте совместимость с вашими приводами клапанов
2. Механический монтаж : Установите позиционер на привод в соответствии со стандартами NAMUR; затяните крепеж до 18 Н·м для надежного крепления
3. Настройка механизма обратной связи : Подсоедините прецизионный стержень/кулачок обратной связи к штоку клапана; обеспечить плавное движение без заеданий на протяжении всего хода
4. Подключение подачи воздуха : Подсоедините чистый, сухой сжатый воздух (1,4–7,0 бар) к порту подачи; используйте ленту из ПТФЭ для герметичного уплотнения.
5. Подключение входного сигнала : Подключите пневматический управляющий сигнал 3–15 фунтов на квадратный дюйм (0,2–1,0 бар) к входному порту.
6. Точная калибровка : отрегулируйте ручки нуля и диапазона для достижения точности ±0,3% (соответствие входного сигнала полному ходу клапана).
7. Функциональное тестирование : Активация сигналов управления; проверить точность положения клапана в реальном времени и реакцию обратной связи с обратной связью
8. Нормальная работа : Обеспечьте безопасность всех соединений; интеграция в систему промышленной автоматизации – проведение калибровочных проверок раз в два года

Сценарии применения

Пневматический позиционер клапана CBP200 представляет собой легко адаптируемый надежный позиционер для систем управления промышленными клапанами, в том числе:

• Нефтехимическая промышленность: клапаны для нефтеперерабатывающих и химических процессов (сверхточный прецизионный контроль опасных жидкостей)
• Производство электроэнергии: клапаны пара и питательной воды тепловых/атомных электростанций (стабильная работа при экстремальных температурах)
• Фармацевтическая промышленность: технологические клапаны для чистых помещений (низкий расход воздуха и гигиеничная конструкция)
• Водоочистка: крупногабаритные регулирующие клапаны (широкий диапазон хода для приводов клапанов DN10–DN400)
• Производство: клапаны автоматизированных производственных линий (быстрое реагирование для высокоскоростной промышленной автоматизации )
• Морская промышленность: системы управления судовыми клапанами (защита IP67 для суровых морских условий).

Преимущества для клиентов

• ±0,3% Precision Control снижает изменчивость процесса – повышает стабильность качества продукции на 50% при высокоточном производстве.
• Обратная связь с обратной связью в режиме реального времени исключает дрейф клапана – сокращает время незапланированных простоев на техническое обслуживание на 70 % по сравнению с базовыми позиционерами.
• Сверхнизкий расход воздуха (<0,08 Нм³/ч) снижает годовые затраты на электроэнергию на 40 % — значительная экономия для многоклапанных систем промышленной автоматизации .
• Срок службы 15 миллионов циклов увеличивает интервалы замены до 10+ лет – снижает общую стоимость владения по сравнению со стандартными надежными позиционерами
• Универсальное крепление NAMUR сокращает время установки на 60 % — сводит к минимуму простои в производстве во время модернизации системы.
• Расширенный температурный диапазон (-40℃~+90℃) обеспечивает работоспособность в течение 99,95 % — надежная работа во всех промышленных условиях.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Являясь ведущим поставщиком решений промышленной автоматизации и надежных позиционеров , компания CNHUIER предлагает индивидуальную настройку CBP200:

• Настройка входного сигнала: диапазоны пневматических сигналов 0,4–2,0 бар / 0,1–0,5 бар для специализированных систем
• Улучшенный материал: корпус из нержавеющей стали 316L для работы в агрессивных химических средах.
• Монтаж по индивидуальному заказу: специальные кронштейны для нестандартных приводов клапанов или специальных мест для установки.
• Обратная связь. Настройка: индивидуальные профили кулачков для нелинейного управления ходом клапана.
• Взрывозащищенная версия: полностью взрывозащищенная конструкция, сертифицированная ATEX, для опасных зон с нефтью и газом.
• Цифровое обновление: дополнительный вход/выход цифрового сигнала 4–20 мА для интеллектуальной интеграции промышленной автоматизации

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества компонентов из алюминиевого сплава и нержавеющей стали 316.
2. Прецизионная обработка: обработка механизма обратной связи на станке с ЧПУ (точность размеров ± 0,003 мм).
3. Модульная сборка: сборка модулей преобразования сигналов и обратной связи в чистых помещениях.
4. Калибровка точности: 100 % заводская калибровка с точностью контроля ±0,3 % (лазерное тестирование)
5. Экологические испытания: циклическое переключение при экстремальных температурах и водонепроницаемость IP67.
6. Испытание на герметичность: 100% испытание на герметичность (стандарт утечки ≤0,01 л/мин)
7. Заключительная проверка: Комплексное функциональное тестирование перед поставкой (степень квалификации ≥99,9%)

Отзывы и обзоры клиентов

ExxonMobil (США) : « Пневматический позиционер клапана CBP200 компании CNHUIER обеспечивает непревзойденную точность управления клапанами наших нефтеперерабатывающих заводов – обратная связь в реальном времени исключает дрейф, что делает его нашим лучшим выбором среди надежных позиционеров ».

Siemens Energy (Германия) : «CBP200 легко интегрируется с нашими приводами клапанов и системами промышленной автоматизации – сверхнизкое потребление воздуха и защита IP67 идеально подходят для наших электростанций».

Novartis (Швейцария) : «Мы установили 1200 устройств CBP200 на наших фармацевтических предприятиях — точность ±0,3% и простота калибровки делают их идеальными для процессов промышленной автоматизации в наших чистых помещениях».

FAQ (часто задаваемые вопросы)

Вопрос 1: Какова точность управления пневматического позиционера клапана CBP200?

A1: CBP200 обеспечивает точность управления ±0,3% — самую высокую точность управления в своем классе, значительно превосходящую стандартные позиционеры (точность ±0,5–2%) и идеально подходящую для критически важных промышленных процессов.

Вопрос 2: Совместим ли CBP200 с приводами клапанов большого диаметра?

A2: Да – он поддерживает регулировку хода от 3 до 120 мм и совместим с приводами клапанов DN10–DN400, что делает его подходящим как для малых, так и для больших промышленных клапанов.

Вопрос 3: Как часто CBP200 нуждается в калибровке?

A3: Усовершенствованная конструкция с замкнутым контуром сводит к минимуму дрейф – необходимы только проверки калибровки раз в два года (а не ежеквартально для стандартных моделей), что сокращает затраты на техническое обслуживание в системах промышленной автоматизации .

Вопрос 4: Может ли CBP200 работать в экстремально холодных условиях?

A4: Да – рабочий диапазон от -40℃ до +90℃ делает его пригодным для арктических, пустынных и высокотемпературных промышленных условий, обеспечивая полный точный контроль в любых условиях.

В5: Каков гарантийный срок CBP200?

A5: 7-летняя гарантия на механические компоненты + 3-летняя гарантия на уплотнения – лучшее в отрасли покрытие для надежных позиционеров от CNHUIER.
