Высокоточный пневматический позиционер клапана

Пневматический позиционер клапана (YT-1200) - CNHUIER

Обзор продукта

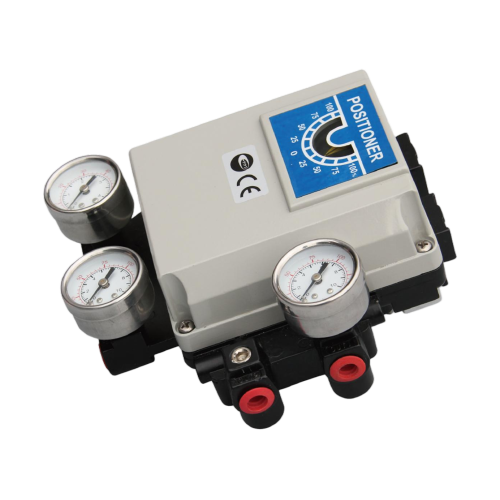

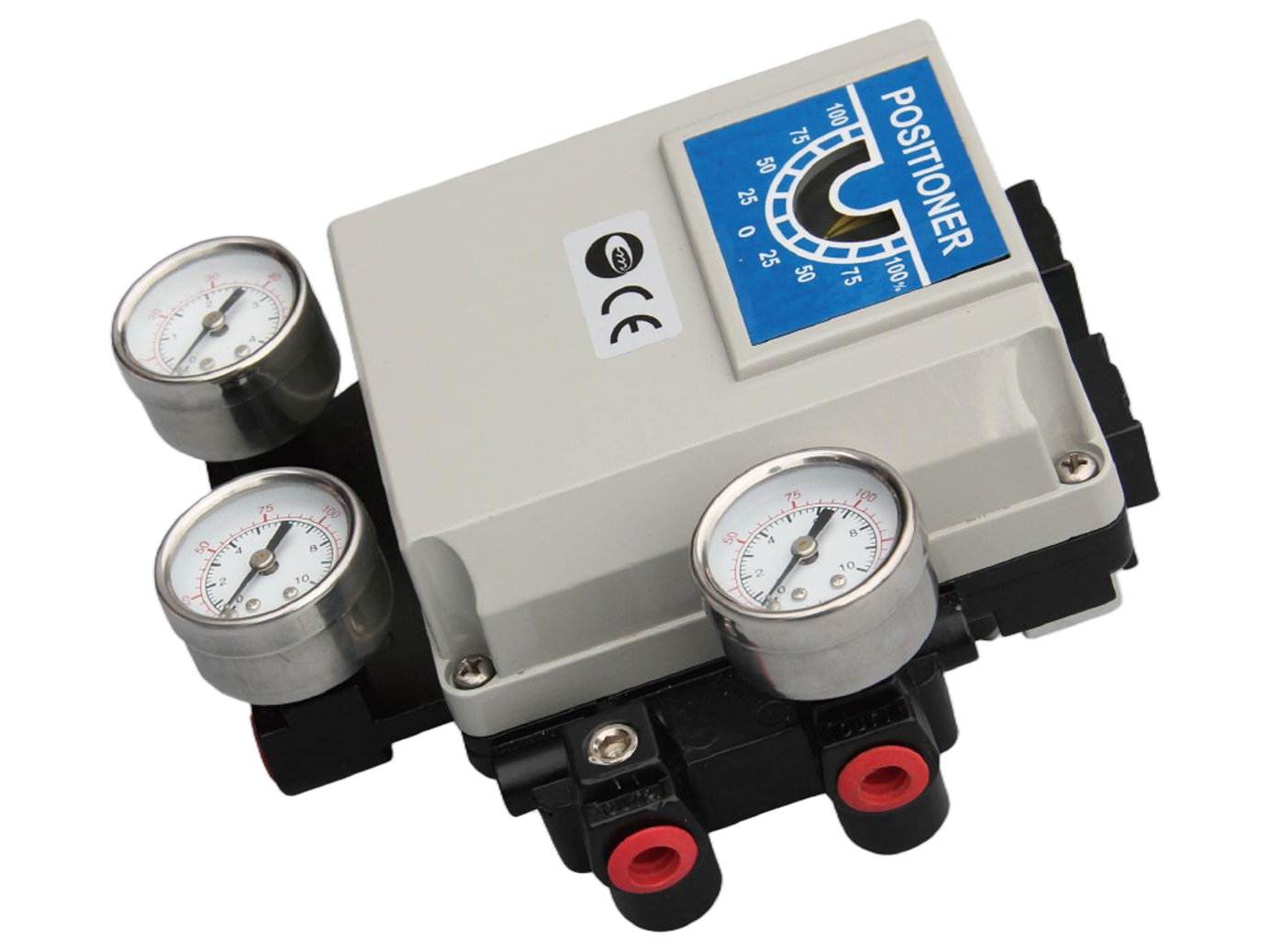

Пневматический позиционер клапана YT-1200 — это высокоточное устройство управления, разработанное CNHUIER, ведущим поставщиком решений промышленной автоматизации и оборудования для управления жидкостями. Являясь пневматическим позиционером клапана премиум-класса, он преобразует пневматические сигналы давлением 3–15 фунтов на квадратный дюйм (0,2–1,0 бар) в точные механические перемещения для привода приводов клапана (мембранного/поршневого типа) и регулирования открытия клапана с исключительной точностью. Эти надежные позиционеры обеспечивают управление с обратной связью по замкнутому контуру и возможности сегментного управления, обеспечивая стабильное точное управление промышленными процессами, что делает его важным компонентом автоматизированных систем управления клапанами, требующих стабильной работы в суровых промышленных условиях.

Технические характеристики

• Модель продукта : Пневматический позиционер клапана YT-1200
• Принцип работы : Преобразование пневматического сигнала + механическое управление с обратной связью по замкнутому контуру.
• Диапазон входного сигнала : сигнал пневматического давления 3–15 фунтов на квадратный дюйм (0,2–1,0 бар).
• Диапазон выходного давления : 0,2–1,0 бар (соответствует требованиям давления привода)
• Точность управления : ±0,5% (высокоточный стандарт прецизионного управления )
• Время отклика : ≤0,5 секунды (быстрое преобразование сигнала и срабатывание)
• Основной материал : литой алюминиевый сплав (корпус), нержавеющая сталь 304 (механизм обратной связи), ПТФЭ (уплотнения).
• Рабочая температура : -30℃ ~ +85℃ (широкая адаптация к окружающей среде)
• Степень защиты : IP66 (пыленепроницаемость/водонепроницаемость для промышленных сред)
• Расход воздуха : ≤0,1 Нм³/ч (низкое энергопотребление)
• Давление питания : 1,4–6,0 бар (совместимо со стандартными промышленными источниками воздуха)
• Диапазон регулировки хода : 5–100 мм (совместим с большинством приводов клапанов )
• Размер : 145×110×85 мм (компактный промышленный дизайн)
• Вес : 1,8 кг (прочный, но легкий для удобного монтажа)
• Тип монтажа : Прямой монтаж (стандарт NAMUR)/монтаж на кронштейне.
• Механизм обратной связи : Механический стержень/кулачок обратной связи (стабильное управление с обратной связью)
• Срок службы : ≥10 миллионов циклов (долговечность промышленного уровня)
• Совместимость : универсально подходит для приводов клапанов мембранного/поршневого типа (клапаны DN15–DN300).

Особенности и преимущества продукта

Основные конкурентные преимущества

• Сверхвысокая точность управления : точность управления ±0,5% гарантирует, что открытие клапана идеально соответствует входным сигналам — этот пневматический позиционер клапана обеспечивает лучшую в отрасли точность управления для критически важных промышленных процессов.
• Управление с обратной связью по замкнутому контуру : Механические стержни/кулачки обратной связи контролируют положение клапана в реальном времени и динамически регулируют выходной сигнал – устраняется дрейф и обеспечивается стабильная производительность по сравнению с позиционерами с разомкнутым контуром.
• Гибкое сегментированное управление : поддерживает управление несколькими приводами клапанов с помощью одного позиционера или сегментную регулировку хода клапана – адаптируется к сложным требованиям системы промышленной автоматизации.
• Прочность промышленного класса : защита IP66 + рабочий диапазон -30℃~+85℃ – выдерживает пыль, влажность, вибрацию и колебания температуры в суровых промышленных условиях.
• Конструкция с низким потреблением воздуха : использование воздуха ≤0,1 Нм³/ч снижает затраты на сжатый воздух на 30 % по сравнению со стандартными надежными позиционерами.
• Стандартный монтаж NAMUR : Непосредственный монтаж на приводы клапанов в соответствии со стандартами NAMUR – специальные кронштейны не требуются, что сокращает время установки на 50 %.
• Калибровка нуля и регулировка диапазона : Простые ручки ручной калибровки для быстрой настройки – для регулировки на месте не требуются специальные инструменты.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите пневматический позиционер клапана YT-1200 на наличие повреждений; проверьте совместимость с вашими приводами клапанов
2. Механический монтаж : Установите позиционер на привод в соответствии со стандартами NAMUR (прямой монтаж/монтаж на кронштейне); затяните все крепления с моментом 20 Н·м.
3. Соединение механизма обратной связи : Прикрепите механический стержень/кулачок обратной связи к штоку клапана; обеспечить плавное движение без заеданий
4. Подключение подачи воздуха : Подсоедините чистый, сухой сжатый воздух (1,4–6,0 бар) к порту подачи; используйте ленту из ПТФЭ для герметичного уплотнения.
5. Подключение входного сигнала : Подключите пневматический управляющий сигнал 3–15 фунтов на квадратный дюйм (0,2–1,0 бар) к входному порту.
6. Калибровка : отрегулируйте ручки нуля и диапазона для достижения точности ±0,5% (согласование входного сигнала с ходом клапана).
7. Функциональное тестирование : Активация сигналов управления; проверьте точность открытия клапана и реакцию обратной связи с обратной связью
8. Нормальная работа : Обеспечьте безопасность всех соединений; интеграция в систему промышленной автоматизации – проводить ежеквартальные проверки калибровки

Сценарии применения

Пневматический позиционер клапана YT-1200 — это универсальный надежный позиционер для систем управления промышленными клапанами, в том числе:

• Нефтехимическая промышленность: технологическая арматура нефтеперерабатывающих заводов, контроль расхода трубопроводов (высокоточный прецизионный контроль опасных жидкостей)
• Производство электроэнергии: клапаны питательной воды котла, регулирующие клапаны пара (стабильная работа при высоких температурах).
• Производство: клапаны автоматизированных производственных линий, системы транспортировки материалов (совместимы со всеми типами приводов клапанов ).
• Водоочистка: клапаны регулирования расхода, клапаны дозирования химикатов (низкий расход воздуха снижает эксплуатационные расходы)
• Продукты питания и напитки: санитарные технологические клапаны, контроль линии розлива (чистый дизайн соответствует гигиеническим стандартам).
• Горнодобывающая промышленность: управление шламовыми клапанами, шахтные вентиляционные клапаны (надежная защита IP66 для суровых условий эксплуатации)

Преимущества для клиентов

• Прецизионный контроль ±0,5% снижает изменчивость процесса – повышает стабильность качества продукции на 40% в производственных приложениях.
• Управление с обратной связью по замкнутому контуру исключает дрейф клапана – сокращает время внепланового технического обслуживания на 60 % по сравнению со стандартными позиционерами.
• Низкий расход воздуха (≤0,1 Нм³/ч) сокращает затраты на сжатый воздух на 30% в год – значительная экономия для крупномасштабных систем промышленной автоматизации .
• Срок службы 10 миллионов циклов увеличивает интервалы замены до 8+ лет – снижает общую стоимость владения по сравнению с бюджетом Надежные позиционеры
• Стандартный монтаж NAMUR сокращает время установки на 50 % – сводит к минимуму простои в производстве во время модернизации
• Широкий температурный диапазон (-30℃~+85℃) обеспечивает бесперебойную работу на 99,9 % — надежная работа в экстремальных промышленных условиях.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Являясь ведущим поставщиком решений промышленной автоматизации и надежных позиционеров , CNHUIER предлагает индивидуальную настройку YT-1200:

• Настройка входного сигнала: диапазоны пневматических сигналов 0,2–1,0 бар / 0,4–2,0 бар для конкретных систем
• Улучшенный материал: корпус из нержавеющей стали 316L для работы в агрессивных химических средах.
• Монтаж по индивидуальному заказу: специальные кронштейны для нестандартных приводов клапанов.
• Механизм обратной связи: настройка профиля кулачка для специализированного управления ходом клапана.
• Взрывозащищенная версия: Сертифицированный ATEX Ex d IIB T6 для опасных сред.
• Опции калибровки: цифровой интерфейс калибровки (опция) для автоматической калибровки Precision Control.

Производственный процесс и контроль качества

1. Проверка сырья: 100% проверка качества компонентов из алюминиевого сплава и нержавеющей стали.
2. Прецизионная обработка: обработка механизма обратной связи на станке с ЧПУ (точность размеров ± 0,005 мм).
3. Модульная сборка: Антистатическая сборка модулей преобразования сигналов и обратной связи.
4. Калибровка точности: 100% калибровка с точностью регулирования ±0,5% (заводские испытания)
5. Экологические испытания: циклические испытания при высоких/низких температурах и испытания на устойчивость к вибрации.
6. Испытание на герметичность: 100% испытание пневматических цепей на герметичность.
7. Заключительная проверка: комплексное функциональное тестирование перед поставкой (степень квалификации ≥99,8%)

Отзывы и обзоры клиентов

Shell Global (Нидерланды) : « Пневматический позиционер клапана YT-1200 компании CNHUIER обеспечивает исключительную точность управления клапанами наших нефтеперерабатывающих заводов – обратная связь с обратной связью исключает дрейф и обеспечивает стабильную работу, надежный поставщик позиционеров ».

General Electric (США) : «YT-1200 легко интегрируется с нашими приводами клапанов и системами промышленной автоматизации – низкое потребление воздуха и степень защиты IP66 делают его идеальным для наших электростанций».

Veolia Environment (Франция) : «Мы установили более 1500 установок YT-1200 на наших водоочистных станциях — точность ±0,5% и длительный срок службы значительно сокращают наши затраты на техническое обслуживание, это отличный позиционер пневматического клапана ».

FAQ (часто задаваемые вопросы)

В1: Какова точность управления пневматического позиционера клапана YT-1200?

A1: YT-1200 обеспечивает точность управления ±0,5% — лучший в отрасли прецизионный контроль , который гарантирует, что открытие клапана точно соответствует входным сигналам, что намного лучше, чем у стандартных позиционеров (точность ±1–2%).

Вопрос 2: Совместим ли YT-1200 со всеми типами приводов клапанов ?

A2: Да – он универсально совместим с мембранными и поршневыми приводами клапанов для клапанов DN15–DN300 с диапазоном регулировки хода 5–100 мм, что соответствует большинству промышленных клапанов.

Вопрос 3: Как часто YT-1200 требует калибровки?

A3: Конструкция с замкнутым контуром минимизирует дрейф – необходимы только ежеквартальные проверки калибровки (а не ежемесячно для позиционеров с разомкнутым контуром), что сокращает время обслуживания в рамках наших решений по повышению эффективности промышленной автоматизации .

В4: Можно ли использовать YT-1200 во взрывоопасных средах?

О4: Да – мы предлагаем сертифицированную ATEX (Ex d IIB T6) версию этого надежного позиционера для использования в опасных средах, связанных с нефтью, газом и химическими веществами, соответствующую мировым стандартам безопасности.

В5: Каков гарантийный срок YT-1200?

A5: 5-летняя гарантия на механические компоненты + 2-летняя гарантия на уплотнения – лучшая в отрасли гарантия на продукцию пневматических позиционеров клапана от CNHUIER.
