Надежный редуктор давления фильтрации воздуха

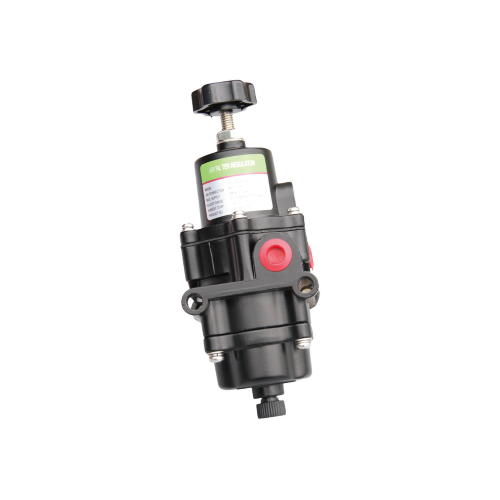

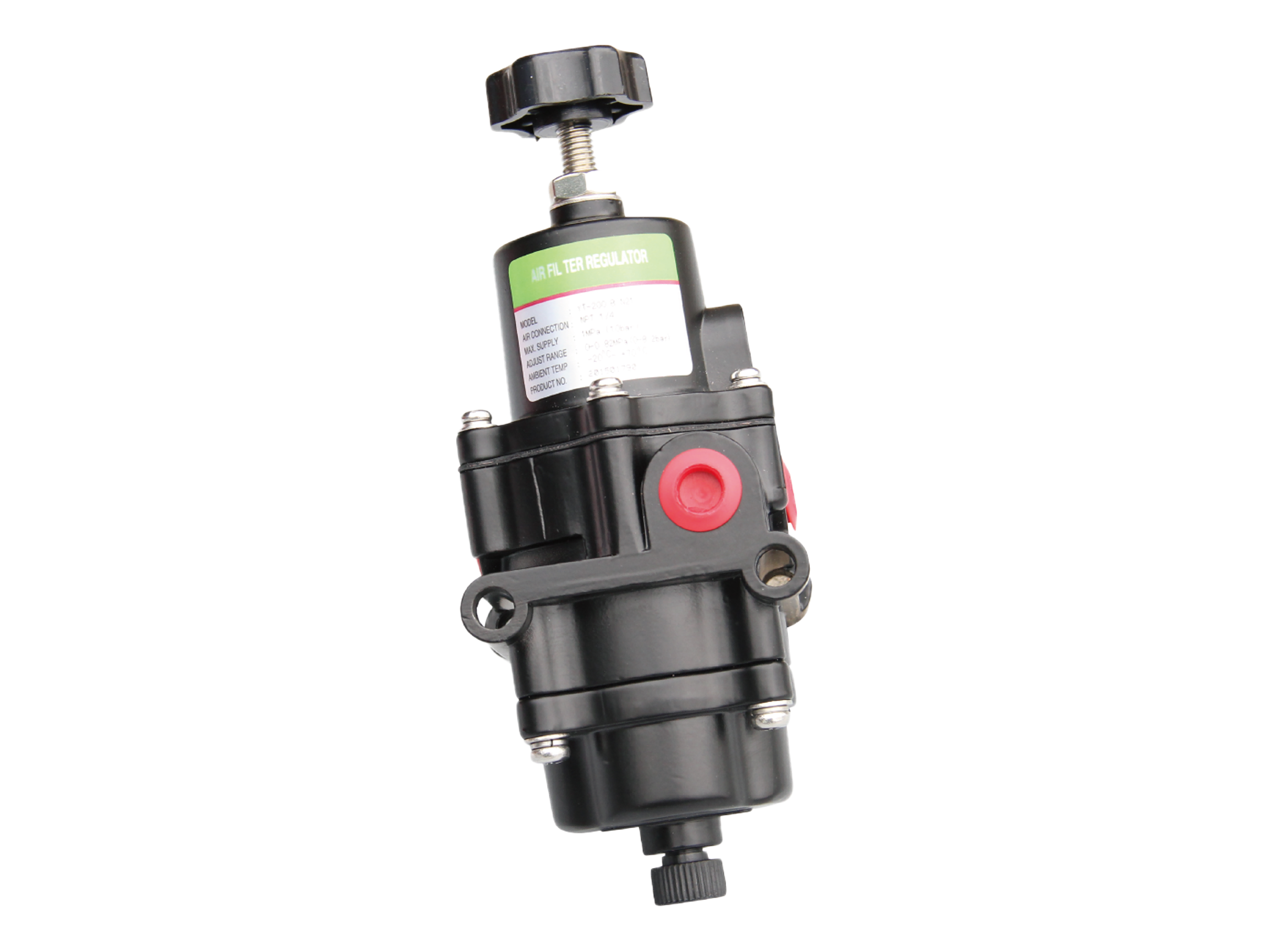

Редуктор давления фильтрации воздуха (YT-200) - CNHUIER

Обзор продукта

Редуктор давления фильтрации воздуха YT-200 — это высокопроизводительное интегрированное пневматическое вспомогательное устройство, разработанное CNHUIER, ведущим поставщиком решений для воздушных фильтров и оборудования для управления промышленными жидкостями. Являясь продуктом для декомпрессии воздушного фильтра премиум-класса, он объединяет фильтрацию, снижение давления и стабилизацию в одном компактном блоке для очистки сжатого воздуха с давлением 0,3–1,0 МПа и обеспечения чистой и стабильной подачи воздуха к последующему пневматическому оборудованию (например, позиционерам клапанов). Эти устройства очистки воздуха промышленного класса удаляют влагу, масло и пыль с точностью до 5 мкм, защищая критическое декомпрессионное оборудование от загрязнения и колебаний давления, что делает его надежным выбором для надежной работы промышленных пневматических систем во всем мире.

Технические характеристики

• Модель продукта : Регулятор декомпрессии воздушного фильтра YT-200
• Принцип работы : Тройная фильтрация + регулировка давления с балансировкой сил пружинной диафрагмы.
• Диапазон входного давления : 0,3–1,0 МПа (43,5–145 фунтов на квадратный дюйм), сжатый воздух
• Диапазон выходного давления : 0,05–0,9 МПа (регулируемый, стабильный выход)
• Точность фильтрации : 5 мкм (стандарт), опционально 1/3 мкм (высокоточные качественные воздушные фильтры )
• Точность регулирования давления : ±0,008 МПа (сверхточная стабильность выходного сигнала)
• Основной материал : высокопрочный литой алюминиевый сплав (корпус), нержавеющая сталь 304 (рама фильтра), витон (уплотнения).
• Рабочая температура : -25℃ ~ +85℃ (расширенная адаптация к окружающей среде)
• Степень защиты : IP66 (пыленепроницаемость/водонепроницаемость для суровых промышленных условий)
• Пропускная способность : 1800 л/мин (максимальный рабочий расход)
• Тип соединения : G1/4", G1/2", NPT1/4", NPT1/2" (универсальные промышленные интерфейсы)
• Срок службы фильтрующего элемента : 10 000 часов (непрерывная работа)
• Размер : 155×95×80 мм (компактная интегрированная конструкция)
• Вес : 1,1 кг (легкий вес для легкой установки)
• Тип дренажа : Ручной дренаж (стандарт), дополнительный автоматический поплавковый дренаж.
• Колебания давления : ≤±0,005 МПа (при номинальном расходе)
• Совместимость : универсально подходит для позиционеров клапанов, приводов и промышленных устройств очистки воздуха.

Особенности и преимущества продукта

Основные конкурентные преимущества

• Сверхэффективная тройная очистка : это устройство очистки воздуха удаляет 99,9% влаги, масла и пыли (точность 5 мкм) из сжатого воздуха – защищает последующее пневматическое оборудование от износа и сбоев, продлевая срок службы на 60% по сравнению с подачей нефильтрованного воздуха.
• Лучшее в отрасли регулирование давления : точность ±0,008 МПа благодаря конструкции баланса сил пружинно-диафрагменной конструкции — исключает колебания давления, которые повреждают чувствительное оборудование, что является ключевым преимуществом технологии декомпрессии воздушного фильтра премиум-класса.
• Долговечность фильтра : срок службы сердечников качественных воздушных фильтров составляет 10 000 часов – в 2,5 раза дольше, чем у стандартных фильтров, что значительно сокращает затраты на замену и время простоя при обслуживании.
• Прочная промышленная конструкция : защита IP66 + рабочий диапазон -25℃~+85℃ – надежная работа в пыльных, влажных и экстремально температурных промышленных средах без ухудшения производительности.
• Компактная интеграция : конструкция 3-в-1 сочетает в себе фильтрацию, редукцию и стабилизацию – сокращает пространство для установки на 50 % по сравнению с отдельными декомпрессионным оборудованием и фильтрами.
• Обслуживание без инструментов : быстросъемная крышка фильтра позволяет заменить фильтр за 20 секунд — специальные инструменты не требуются, что сводит к минимуму время простоя производства.
• Низкий перепад давления : оптимизированная конструкция внутреннего потока обеспечивает минимальную потерю давления – максимизирует эффективность коммерческих воздушных фильтров и пневматических систем.

Этапы установки и эксплуатации

1. Проверка перед установкой : Осмотрите регулятор декомпрессии воздушного фильтра YT-200 на наличие повреждений; проверьте совместимость интерфейса с вашей пневматической системой
2. Подтверждение давления в системе : Убедитесь, что давление входного воздуха находится в пределах 0,3–1,0 МПа (соответствует техническим характеристикам устройства).
3. Вертикальная установка : Установите устройство вертикально (сливное отверстие вниз); соедините вход (источник воздуха) и выход (пневматическое оборудование) с помощью стандартных резьбовых интерфейсов
4. Калибровка давления : Поверните ручку регулировки давления, чтобы установить желаемое выходное давление (0,05–0,9 МПа); подтвердите точность ±0,008 МПа с помощью калиброванного манометра.
5. Первоначальная продувка : Откройте ручной сливной клапан, чтобы удалить первоначальные загрязнения; закройте клапан, как только чистый воздух пройдет через систему
6. Функциональная проверка : Активируйте подачу воздуха; проверить стабильность выходного давления и отсутствие утечек во всем рабочем диапазоне
7. Нормальная работа : Обеспечьте безопасность всех соединений; выполнять ежемесячное техническое обслуживание слива и полугодовую проверку фильтрующего элемента

Сценарии применения

Регулятор декомпрессии воздушного фильтра YT-200 — это универсальное устройство очистки воздуха для промышленных и коммерческих пневматических систем, в том числе:

• Промышленная автоматизация: позиционеры клапанов, пневматические приводы (чистый воздух для прецизионного контрольно-измерительного оборудования)
• Нефтехимическая промышленность: пневматические системы управления нефтеперерабатывающими и химическими заводами (доступны опции, соответствующие требованиям ATEX)
• Производство: Производственные линии пневматических инструментов, роботизированные системы (защищают дорогостоящее оборудование от загрязнения)
• Пищевая промышленность и напитки: линии санитарной обработки (безмасляные качественные воздушные фильтры для соблюдения гигиенических требований)
• Автоматизация зданий: системы отопления, вентиляции и кондиционирования воздуха и пневматические системы управления (надежные коммерческие воздушные фильтры для коммерческих объектов)
• Морская промышленность: Судовые пневматические системы (коррозионностойкая конструкция для морской среды).

Преимущества для клиентов

• Тройная очистка 5 мкм снижает вероятность отказа пневматического оборудования на 70 % — снижает затраты на техническое обслуживание последующего декомпрессионного оборудования и увеличивает интервалы между техническим обслуживанием.
• Точность регулирования давления ±0,008 МПа повышает стабильность процесса – повышает стабильность качества продукции на 40 % в производственных приложениях.
• Срок службы фильтра 10 000 часов сокращает затраты на замену на 60 % — значительная экономия по сравнению со стандартными качественными воздушными фильтрами (срок службы 4 000 часов)
• Защита IP66 обеспечивает бесперебойную работу в течение 99,95 % — надежная работа в суровых промышленных условиях с минимальным временем простоя.
• Интегрированная конструкция сокращает время установки на 50 % — упрощает компоновку системы и снижает затраты на трубопроводы для решений по воздушным фильтрам.
• Совместимость с универсальным интерфейсом исключает затраты на специальные адаптеры – бесшовная интеграция с существующими пневматическими системами и устройствами очистки воздуха.

Сертификаты и соответствие

• Сертификация CE (стандарт безопасности продукции ЕС и стандарт ЭМС)
• Сертификация CCC
• Сертификация системы менеджмента качества ISO 9001
• Сертификация EX
• Сертификация SIL

Параметры настройки

Являясь ведущим поставщиком решений для воздушных фильтров и качественных воздушных фильтров , CNHUIER предлагает индивидуальную настройку YT-200:

• Модернизация фильтрации: высокоточные фильтрующие элементы 1 мкм/3 мкм для обеспечения сверхчистого воздуха.
• Выбор материала: корпус из нержавеющей стали 316L для работы в агрессивных средах.
• Опция дренажа: автоматический поплавковый дренажный клапан для сценариев работы без присутствия человека.
• Настройка интерфейса: нестандартные размеры резьбы (G1", NPT3/4") или фланцевые соединения.
• Мониторинг давления: цифровой манометр со светодиодным дисплеем для отслеживания давления в реальном времени.
• Версия для экстремальных температур: рабочий диапазон -40℃ ~ +100℃ для арктических/высокотемпературных условий эксплуатации.

Производственный процесс и контроль качества

1. Проверка сырья: 100% сертификация компонентов из алюминиевого сплава и нержавеющей стали.
2. Прецизионная обработка: обработка камеры регулирования давления на станке с ЧПУ (точность ±0,003 мм).
3. Модульная сборка: сборка модулей фильтрации и регулирования давления в чистых помещениях.
4. Тестирование фильтрации: 100% тестирование эффективности сердцевин качественных воздушных фильтров (проверка точности 5 мкм)
5. Калибровка давления: Заводская калибровка с точностью регулирования ±0,008 МПа (лазерное тестирование)
6. Экологические испытания: циклическое переключение при экстремальных температурах и водонепроницаемость IP66.
7. Заключительная проверка: Комплексное функциональное тестирование перед поставкой (степень квалификации ≥99,9%)

Отзывы и обзоры клиентов

«Сименс» (Германия) : «Регулятор декомпрессии воздушного фильтра YT-200 компании CNHUIER обеспечивает стабильно чистый воздух для нашего оборудования автоматизации – точная регулировка давления и длительный срок службы фильтра делают его нашим лучшим выбором в качестве воздушного фильтра ».

Chevron (США) : «YT-200 защищает пневматические системы нашего нефтеперерабатывающего завода от загрязнения и колебаний давления — это надежное устройство очистки воздуха , которое снизило наши затраты на техническое обслуживание на 60%».

«Нестле» (Швейцария) : «Мы установили более 2000 установок YT-200 на наших предприятиях по производству пищевых продуктов — качественные воздушные фильтры, соответствующие требованиям FDA, соответствуют нашим строгим гигиеническим стандартам, обеспечивая при этом стабильный пневматический контроль».

FAQ (часто задаваемые вопросы)

Вопрос 1: Какова точность регулирования давления регулятора декомпрессии воздушного фильтра YT-200?

A1: YT-200 обеспечивает точность регулирования давления ±0,008 МПа – самую высокую точность в своем классе, значительно превосходящую стандартное декомпрессионное оборудование (±0,01–0,03 МПа) и обеспечивающую сверхстабильную подачу воздуха к критически важному пневматическому оборудованию.

В2: Как долго работает фильтрующий элемент YT-200?

A2: Срок службы сердцевины качественных воздушных фильтров составляет 10 000 часов (около 15 месяцев непрерывной работы) – значительно дольше, чем у стандартных 4000-часовых фильтров, что снижает частоту замены и затраты.

В3: Можно ли использовать YT-200 во взрывоопасных средах?

О3: Да – мы предлагаем версию этого устройства очистки воздуха, сертифицированную ATEX (Ex d IIB T6), для использования в опасных средах, связанных с нефтью/газом/химическими веществами, и соответствующую мировым стандартам безопасности.

В4: Какое обслуживание требуется для YT-200?

A4: Требуется минимальное техническое обслуживание — ежемесячная продувка сливного клапана и проверка фильтра раз в полгода, с заменой фильтра без инструментов за 20 секунд, что сводит к минимуму время простоя для пользователей Air Filter Solutions .

В5: Каков гарантийный срок YT-200?

A5: 4-летняя гарантия на основной корпус + 1,5-летняя гарантия на фильтрующие элементы — ведущая в отрасли гарантия на декомпрессионные изделия воздушного фильтра от CNHUIER.
